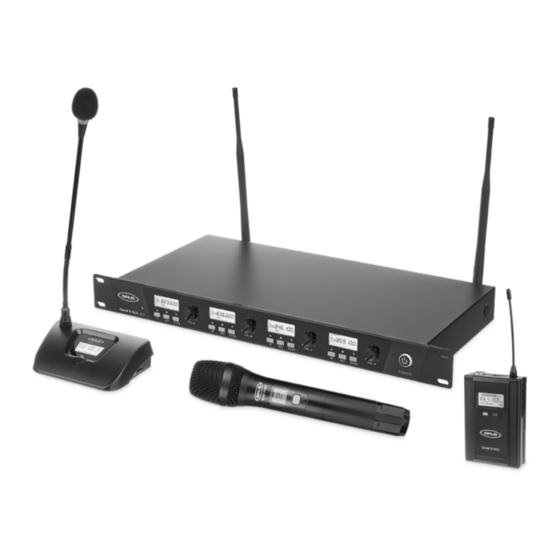

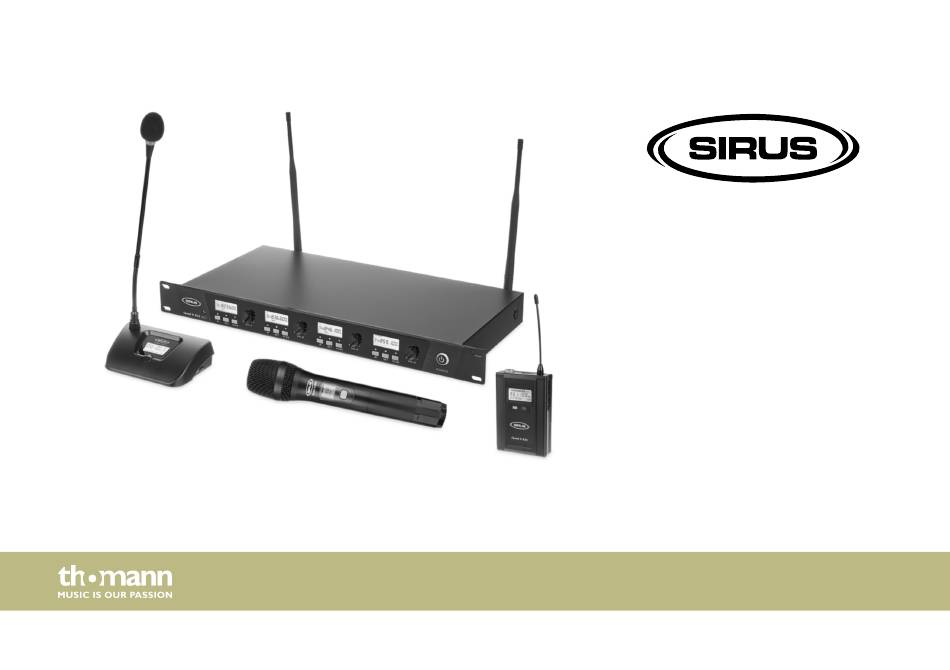

- Seite 1 Quad R 823 Quad H 823 Quad B 823 Quad C 823 UHF wireless system bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.07.2021, ID: 502806, 502807, 502808, 502809...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 4.1 Generelle Informationen....................... 16 4.2 Empfänger............................17 4.3 Handheld-Mikrofon (Quad H)...................... 19 4.4 Bodypack-Sender (Quad B)......................20 4.5 Tischsprechstellen-Sender (Quad C).................. - Seite 4 Inhaltsverzeichnis 5.3 Bodypack-Sender..........................31 5.4 Tischsprechstellen-Sender......................35 Bedienung..............................38 6.1 Empfänger............................38 6.2 Handheld-Mikrofon......................... 41 6.3 Bodypack-Sender..........................43 6.4 Tischsprechstellen-Sender......................46 Technische Daten............................ 50 7.1 Empfänger............................50 7.2 Handheld-Mikrofon......................... 52 7.3 Bodypack-Sender..........................54 7.4 Tischsprechstellen-Sender......................56 7.5 Übersicht Lieferumfang......................... 57 Stecker- und Anschlussbelegungen....................
-
Seite 5: Allgemeine Hinweise
Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Quad R 823 Quad H 823 Quad B 823 Quad C 823... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorangestellten Pfeil und der angegebenen Seitenzahl. In der elektronischen Version der Bedienungsanleitung können Sie auf den Querverweis klicken, um direkt an die angegebene Stelle zu springen. Beispiel: Siehe Ä... - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Quad R 823 Quad H 823 Quad B 823 Quad C 823...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur drahtlosen Übertragung von Tonsignalen zwischen Mikrofonen oder Gebrauch Instrumenten auf der einen, und Mischpulten, Verstärkern oder Aktivboxen auf der anderen Seite. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 13 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. UHF wireless system...
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Das UHF-Wireless-System eignet sich besonders für professionelle Tonübertragungen, zum Beispiel bei Veranstaltungen, auf Rockbühnen und Konzertpodien, im Theater- und im Musi‐ calbereich oder in Diskotheken. 19-Zoll-UHF-Empfänger (Quad R 823, Artnr. 502806) – Zwei abnehmbare BNC-Antennen für optimale Empfangsqualität –... -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme 4.1 Generelle Informationen Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 17: Empfänger
Überprüfen Sie vor der Inbetriebnahme, ob die Frequenzen im jeweiligen Land zulässig sind und ob der Betrieb bei der zuständigen Behörde angemeldet werden muss. Weitere Informationen dazu finden Sie unter: http://www.thomann.de. Achten Sie beim Betrieb darauf, dass Sender und Empfänger auf denselben Kanal einge‐ stellt sind. - Seite 18 Installation und Inbetriebnahme Spannungsversorgung anschließen HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐ dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 19: Handheld-Mikrofon (Quad H)
Installation und Inbetriebnahme Antennen anbringen Bringen Sie die beiliegenden Antennen an der Rückseite des Senders an. Zur Verbesserung der Übertragungsqualität und zur Anpassung an die räumlichen Gegebenheiten sind sie dreh- und schwenkbar. Falls der Platz für die direkte Montage der Antennen am Gerät nicht ausreicht, zum Beispiel wegen beengter Platzverhältnisse im Rack, können Sie das optional erhältliche Koaxialkabel benutzen, um die Antennen vom Gerät abgesetzt zu montieren. -
Seite 20: Bodypack-Sender (Quad B)
Installation und Inbetriebnahme 4.4 Bodypack-Sender (Quad B) Batterien einlegen Drücken Sie den Knopf auf der Rückseite des Bodypack-Senders und ziehen Sie die Batteriefa‐ chabdeckung nach unten ab. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Lage der Pole. Schließen Sie das Batteriefach und schalten Sie den Sender ein. Mikrofon oder Instrument Stellen Sie sicher, dass der Sender ausgeschaltet ist. -
Seite 21: Tischsprechstellen-Sender (Quad C)
Installation und Inbetriebnahme 4.5 Tischsprechstellen-Sender (Quad C) Batterien einlegen Öffnen Sie den Deckel des Batteriefachs auf der Unterseite der Tischsprechstelle und legen Sie die Batterien ein. Achten Sie dabei auf die richtige Lage der Pole. Schließen Sie das Batteriefach und schalten Sie den Sender ein. Quad R 823 Quad H 823 Quad B 823 Quad C 823... -
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 5.1 Empfänger Vorderseite VOL-C QUAD 823R ö $ % & ' $ % & ' $ % & ' $ % & ' UHF wireless system... - Seite 23 Anschlüsse und Bedienelemente 1 Infrarotsensor 2 Display /[IR] Startet die Synchronisation der Einstellungen mit dem Sender. Erhöht den angezeigten Wert um eins. /[SET] Öffnet das Menü /[SCAN] Startet die automatische Suche nach einem freien Kanal und die automatische Synchonisation mit dem Sender. Verringert den angezeigten Wert um eins.
- Seite 24 Anschlüsse und Bedienelemente Rückseite UHF wireless system...
- Seite 25 Anschlüsse und Bedienelemente 8 [ANT-B]/[ANT-A] UHF-Antenne 9 [BALANCED] XLR-Einbaustecker als symmetrischer Summensignalausgang zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät. 10 [MIXED] 6,35-mm-Klinkenbuchse als unsymmetrischer Summensignalausgang zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät. 11 [AUDIO OUTPUT MIC 1] …...
- Seite 26 Anschlüsse und Bedienelemente Display UHF wireless system...
- Seite 27 Anschlüsse und Bedienelemente 13 „RF“ Zeigt den Pegel des empfangenen Funksignals an „AF“ Zeigt den Pegel des Audiosignals an 14 „A/B“ Zeigt an, welche der beiden Antennen gerade zur Signalübertragung genutzt wird. 15 Anzeige der Frequenz, die dem gewählten Kanal zugeordnet ist. 16 „LOCK“...
- Seite 28 Anschlüsse und Bedienelemente 18 „MUTE“ Zeigt an, dass der Empfänger kein Signal empfängt, beispielsweise weil der Sender abgeschaltet ist, eine Störung der Verbindung vorliegt oder gerade der Kanal gewechselt wird. 19 „CH“ Zeigt den eingestellten Kanal an UHF wireless system...
-
Seite 29: Handheld-Mikrofon
Anschlüsse und Bedienelemente 5.2 Handheld-Mikrofon QUAD 823H QUAD 823H Quad R 823 Quad H 823 Quad B 823 Quad C 823... - Seite 30 Anschlüsse und Bedienelemente 20 Mikrofonkorb zum Schutz vor Beschädigungen und zur Reduzierung von Wind- und Atemgeräuschen. 21 Display. Zeigt die Frequenz und den Batteriezustand des Mikrofons. Beginnt das Display zu blinken, wechseln Sie die Batterien des Mikrofons. 22 Infrarotsensor 23 Hauptschalter Halten Sie den Schalter für mehrere Sekunden gedrückt, um das Mikrofon einzuschalten.
-
Seite 31: Bodypack-Sender
Anschlüsse und Bedienelemente 5.3 Bodypack-Sender < > < = > Quad R 823 Quad H 823 Quad B 823 Quad C 823... - Seite 32 Anschlüsse und Bedienelemente 27 Antenne 28 [ON]/[OFF] Hauptschalter. Schaltet das Gerät ein und aus. 29 Mini-XLR-Einbaustecker zum Anschluss eines Mikrofons oder Instruments 30 Display 31 Infrarotsensor Öffnet das Menü Erhöht die angezeigte Frequenz Verringert die angezeigte Frequenz UHF wireless system...
- Seite 33 Anschlüsse und Bedienelemente 35 Schalter zum Auwählen des Funksignals Schieben Sie den Schalter auf „H“ (hohe Leistung), um das Mikrofon aus großer Entfernung zu verwenden. Schieben Sie den Schalter auf „L“ (niedrige Leistung), um das Mikrofon aus geringer Entfernung zu verwenden. 36 Klemmbügel 37 Batteriefach für zwei Mignonzellen (AA, LR06), 1,5 V, oder entsprechende Akkus.
- Seite 34 Anschlüsse und Bedienelemente Display 38 Anzeige der Frequenz, die dem gewählten Kanal zugeordnet ist. 39 „RF“ Zeigt den Pegel des gesendeten Funksignals an. 40 Zustandsanzeige der Batterien. Wechseln Sie die Batterien, sobald nur noch ein blinkender Balken angezeigt wird. Sinkt die Spannung der Batterien noch weiter, wird der Sender automatisch abgeschaltet.
-
Seite 35: Tischsprechstellen-Sender
Anschlüsse und Bedienelemente 5.4 Tischsprechstellen-Sender Quad R 823 Quad H 823 Quad B 823 Quad C 823... - Seite 36 Anschlüsse und Bedienelemente 44 Hauptschalter Halten Sie den Hauptschalter für mehrere Sekunden gedrückt, um den Tischsprechstellen-Sender einzuschalten. Halten Sie den Hauptschalter erneut für mehrere Sekunden gedrückt, um den Sender auszuschalten. Drücken Sie den Hauptschalter kurz, um den Tischsprechstellen-Sender stummzuschalten. Wechseln Sie die Batterien, sobald die LED des Hauptschalters von Grün zu Rot wechselt. Sinkt die Spannung der Batterien noch weiter, zeigt das Display „bAtOFF“...
- Seite 37 Anschlüsse und Bedienelemente Verringert die angezeigte Frequenz Erhöht die angezeigte Frequenz Quad R 823 Quad H 823 Quad B 823 Quad C 823...
-
Seite 38: Bedienung
Bedienung Bedienung 6.1 Empfänger Empfänger einschalten Schalten Sie das Gerät mit dem Hauptschalter ein. ð Das Display wird aktiviert. Das Gerät ist betriebsbereit. Sie können jetzt die gewünschten Einstellungen vornehmen. Frequenz auswählen Drücken Sie [SET]. ð Die Frequenzanzeige blinkt. Benutzen Sie / , um die Frequenz einzustellen. Drücken Sie [SET], um die Auswahl zu bestätigen. - Seite 39 Bedienung Sender und Empfänger synchro‐ nisieren Öffnen Sie den Sender, um den Infrarotsensor freizulegen. Drücken Sie /[IR]. ð Das Display zeigt „------“ und die Synchronisation startet. Halten Sie den Infrarotsensor des Senders nahe an den Infrarotsensor des Empfängers. ð Die Einstellungen des Empfängers werden auf den Sender übertragen. Nach Erfolgreicher Synchronisation zeigt das Display „P-----“...
- Seite 40 Bedienung Automatische Suche nach freiem Kanal und automatische Synchronisation Drücken Sie /[SCAN]. ð Das Display zeigt „SCAN“ und blinkt. Halten Sie den Infrarotsensor des entsprechenden Senders nahe an den Infrarotsensor des Empfängers. ð Die automatische Synchronisation wird durchgeführt. Falls das System innerhalb von fünf Sekunden keine Frequenz und keinen freien Kanal findet, kehrt es automatisch wieder in den Grundzustand zurück.
-
Seite 41: Handheld-Mikrofon
Bedienung Tastensperre einschalten und wieder aufheben Drücken Sie /[IR] so lange, bis das Display „LOCK“ zeigt. ð Alle Tasten außer dem Hauptschalter sind gesperrt. Um die Tastensperre wieder aufzuheben, drücken Sie /[IR] so lange, bis „LOCK“ nicht mehr sichtbar ist. ð... - Seite 42 Bedienung Mikrofon mit dem Empfänger synchronisieren Bereiten Sie den Empfänger für die Synchronisation vor (siehe Ä „Sender und Empfänger synchronisieren“ auf Seite 39). Halten Sie den Infrarotsensor des Mikrofons nahe an den Infrarotsensor des Empfängers. ð Die Einstellungen des Empfängers werden auf das Mikrofon übertragen und werden im Display angezeigt.
-
Seite 43: Bodypack-Sender
Bedienung 6.3 Bodypack-Sender Bodypack-Sender ein- und aus‐ schalten Schieben Sie den Hauptschalter auf [ON], um den Bodypack-Sender einzuschalten. Schieben Sie den Hauptschalter auf [OFF], um den Bodypack-Sender auszuschalten. Bodypack-Sender mit dem Emp‐ fänger synchronisieren Bereiten Sie den Empfänger für die Synchronisation vor (siehe Ä... - Seite 44 Bedienung Frequenz manuell einstellen Wenn Sie den Bodypack-Sender nicht über den Infrarotsensor mit dem Empfänger synchroni‐ sieren möchten, können Sie die Sendefrequenz auch manuell einstellen. Drücken Sie . ð Die Frequenzanzeige blinkt. Benutzen Sie / , um die Frequenz einzustellen. Drücken Sie , um die Auswahl zu bestätigen.
- Seite 45 Bedienung Tastensperre einschalten und wieder aufheben Schalten Sie den Bodypack-Sender aus. Halten Sie gedrückt und schieben Sie den Hauptschalter auf [ON], um den Bodypack- Sender einzuschalten. ð Das Display zeigt „LOCK“ . Alle Tasten außer dem Hauptschalter sind gesperrt. Um die Tastensperre wieder aufzuheben, schalten Sie den Bodypack-Sender aus. Halten Sie gedrückt und schieben Sie den Hauptschalter auf [ON], um den Bodypack- Sender einzuschalten.
-
Seite 46: Tischsprechstellen-Sender
Bedienung 6.4 Tischsprechstellen-Sender Tischsprechstellen-Sender ein- und ausschalten Halten Sie den Hauptschalter für mehrere Sekunden gedrückt, um den Tischsprech‐ stellen-Sender einzuschalten. Halten Sie den Hauptschalter erneut für mehrere Sekunden gedrückt, um den Tisch‐ sprechstellen-Sender auszuschalten. Drücken Sie den Hauptschalter kurz, um den Tischsprechstellen-Sender stummzu‐ schalten. - Seite 47 Bedienung Tischsprechstellen-Sender mit dem Empfänger synchronisieren Bereiten Sie den Empfänger für die Synchronisation vor (siehe Ä „Sender und Empfänger synchronisieren“ auf Seite 39). Halten Sie den Infrarotsensor des Tischsprechstellen-Senders nahe an den Infrarotsensor des Empfängers. ð Die Einstellungen des Empfängers werden auf den Tischsprechstellen-Sender über‐ tragen und werden im Display angezeigt.
- Seite 48 Bedienung Funksignal einstellen Der Schalter zur Bedienung des Geräts ist zugänglich, wenn Sie das Batteriefach auf der Unter‐ seite des Tischsprechstellen-Senders öffnen. Schieben Sie den Schalter auf „H“ (hohe Leistung), um den Sender aus großer Entfer‐ nung zu verwenden. In diesem Modus verkürzt sich die Batterielaufzeit des Mikrofons. Schieben Sie den Schalter auf „L“...
- Seite 49 Bedienung Tastensperre einschalten und wieder aufheben Schalten Sie den Tischsprechstellen-Sender aus. Halten Sie gedrückt und schalten Sie den Tischsprechstellen-Sender ein. ð Das Display zeigt „LOCK“ . Alle Tasten außer dem Hauptschalter sind gesperrt. Um die Tastensperre wieder aufzuheben, schalten Sie den Tischsprechstellen-Sender aus.
-
Seite 50: Technische Daten
Technische Daten Technische Daten 7.1 Empfänger Eingangsanschlüsse Spannungsversorgung Buchse zum Anschluss des mitgelieferten Steckernetzgeräts Ausgangsanschlüsse Symmetrischer Summensignalausgang 1× XLR-Einbaustecker, symmetrisch zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät Symmetrischer Audiosignalausgang zur 4× XLR-Einbaustecker, symmetrisch direkten Verbindung mit einem Misch‐ pult, einer Endstufe oder einem Aufnah‐... - Seite 51 Technische Daten Frequenzband 823 MHz…865 MHz Empfindlichkeit –95 dBm Frequenzbereich 40 Hz…18 kHz Klirrfaktor (THD) < 0,5 % @1 kHz Geräuschspannungsabstand > 110 dB Spannungsversorgung externes Steckernetzteil, 100 - 240 V 50/60 Hz Betriebsspannung 12 V / 600 mA, Plus am Innenleiter Abmessungen (B ×...
-
Seite 52: Handheld-Mikrofon
Technische Daten 7.2 Handheld-Mikrofon Frequenzband 823 MHz…865 MHz Modulationstyp Frequenzmodulation (FM) Maximale Sendeleistung 30 mW (umschaltbar) Frequenzbereich 40 Hz…18 kHz Klirrfaktor < 0,5 % @1 kHz Geräuschspannungsabstand > 102 dB (A) Batterie/Akku Art der Batterie 2 Mignonzellen (AA, LR06, 1,5 V) oder ent‐ sprechende Akkus Betriebsdauer 8 h bzw. - Seite 53 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Quad R 823 Quad H 823 Quad B 823 Quad C 823...
-
Seite 54: Bodypack-Sender
Technische Daten 7.3 Bodypack-Sender Frequenzband 823 MHz…865 MHz Modulationstyp Frequenzmodulation (FM) Maximale Sendeleistung 30 mW (umschaltbar) Frequenzbereich 40 Hz…18 kHz Klirrfaktor < 0,5 % @1 kHz Geräuschspannungsabstand > 102 dB (A) Batterie/Akku Art der Batterie 2 Mignonzellen (AA, LR06, 1,5 V) oder ent‐ sprechende Akkus Betriebsdauer 8 h bzw. - Seite 55 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Quad R 823 Quad H 823 Quad B 823 Quad C 823...
-
Seite 56: Tischsprechstellen-Sender
Technische Daten 7.4 Tischsprechstellen-Sender Frequenzband 823 MHz…865 MHz Modulationstyp Frequenzmodulation (FM) Maximale Sendeleistung 30 mW (umschaltbar) Frequenzbereich 40 Hz…18 kHz Klirrfaktor < 0,5 % Geräuschspannungsabstand > 102 dB (A) Batterie/Akku Art der Batterie 2 Mignonzellen (AA, LR06, 1,5 V) oder ent‐ sprechende Akkus Betriebsdauer 8 h bzw. -
Seite 57: Übersicht Lieferumfang
Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend 7.5 Übersicht Lieferumfang Artikelnummer System Lieferumfang 504466 Sirus Quad R + 4H 823 Bundle 1 × Empfänger, 4 × Handheld-Mikrofon 504471 Sirus Quad R + 4B 823 Bundle 1 ×... - Seite 58 Technische Daten Weitere Informationen Übertragungstechnik analog Kanäle Frequenzband Diversity Frequenzsuchlauf Antennen abnehmbar Receivertyp stationär Kapseltyp dynamisch Wechselkapsel nein Ladesystem nein Integrierter Akku nein UHF wireless system...
- Seite 59 Technische Daten Antennen-Umsetzer nein Splitter nein Quad R 823 Quad H 823 Quad B 823 Quad C 823...
-
Seite 60: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 61 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Quad R 823 Quad H 823 Quad B 823 Quad C 823...
- Seite 62 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Mini-XLR Masse Positives Signal (+) Negatives Signal (–) UHF wireless system...
-
Seite 63: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Quad R 823 Quad H 823 Quad B 823 Quad C 823... - Seite 64 Fehlerbehebung Symptom Abhilfe Kein Ton 1. Überprüfen Sie die Spannungsversorgung von Sender und Empfänger. 2. Stellen Sie sicher, dass Sender und Empfänger im selben Frequenzbereich arbeiten. Der Frequenzbereich ist an den Geräten vermerkt. 3. Sind Sender und Empfänger auf denselben Kanal eingestellt? 4.
- Seite 65 3. Störungen können auch von anderen Funk- und In-Ear-Systemen verursacht werden. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Quad R 823 Quad H 823 Quad B 823 Quad C 823...
-
Seite 66: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 67 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 68 Notizen UHF wireless system...
