CBU-ASD

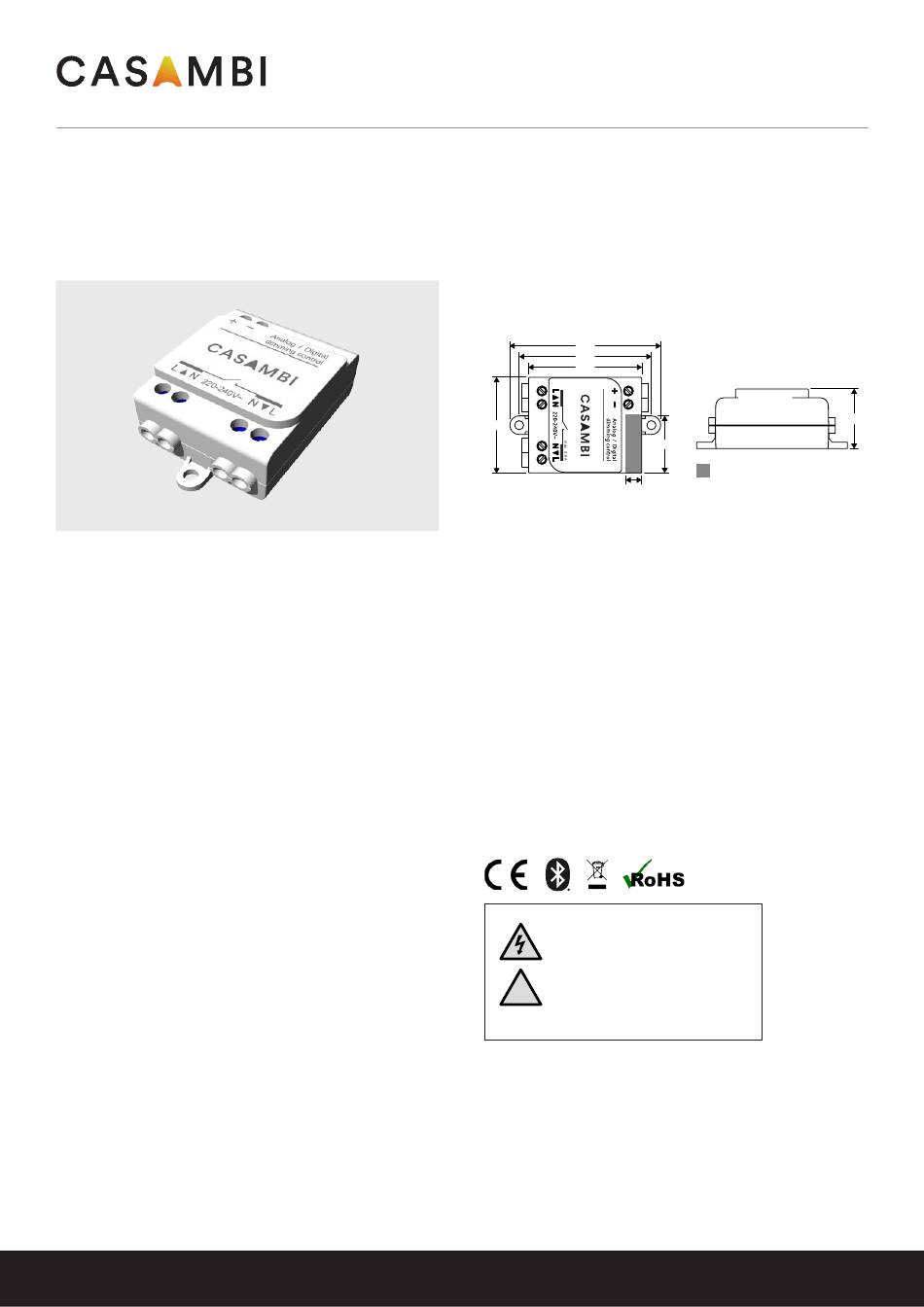

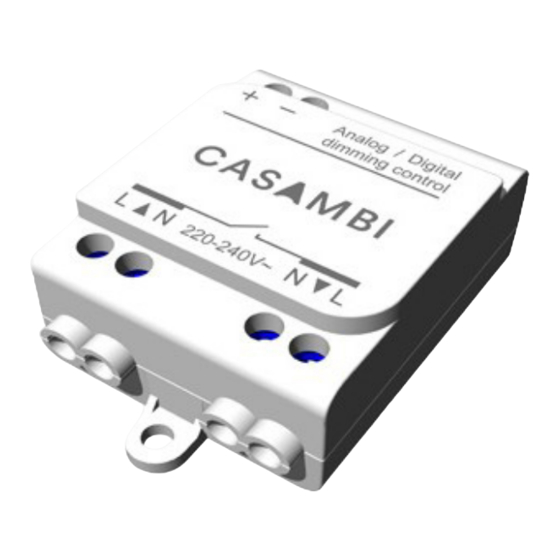

Bluetooth-steuerbarer Controller für LED-Treiber
Beschreibung
CBU-ASD ist eine Bluetooth-steuerbare, Casambi-fähige
Steuereinheit für dimmbare LED-Treiber mit 0 – 10V, 1 – 10V
oder DALI Dimming-Schnittstelle. Das Gerät ist für den Einbau in
Leuchten vorgesehen. Der Steuerausgang kann als analoge 0 –
10V (1 – 10V) oder digitale Standalone DALI Steuerschnittstelle
konfiguriert werden.
Wird der Ausgang als Standalone DALI konfiguriert, fungiert
CBU-ASD sowohl als Steuerung als auch als Stromversorgung
und ermöglicht so den direkten Anschluss an einen LED-Treiber
mit DALI-Schnittstelle, ohne dass hierfür eine externe DALI-
Stromversorgung erforderlich wäre.
Dieses sogenannte Standalone DALI macht es möglich,
mehrkanaligen Leuchten mit einstellbarer Farbe (RGB) oder
Farbtemperatur zu implementieren und dabei die Anzahl der
Komponenten auf ein Minimum zu begrenzen. Wird der Ausgang
als analoger 0-10V (1-10V) Ausgang konfiguriert, können 0-10V
(1-10V) Treiber für dimmbare Leuchten angeschlossen werden.
CBU-ASD entspricht nicht der IEC 60929 und ist daher nicht
für den Anschluss an ein vorhandenes DALI-Netz geeignet. Das
Modul kann nur in einem geschlossenen System verwendet
werden, z.B. in einer Leuchte, die keine externe DALI-Schnittstelle
hat.
Abmessungen
56,5
49,5
42,4
35,8
6
Dimensionsangaben in mm.
* Referenzpunkt (Tc point) an der Unterseite
Das Casambi-System kann über Smartphone oder Tablet mit
der Casambi-App gesteuert werden, die kostenlos im Apple App
Store und Google Play Store heruntergeladen werden kann. Die
Steuerung kann außerdem mit Hilfe von Timern, Casambi-fähigen
Sensoren wie Passiv-Infrarot (PIR)-Präsenzmeldern und Lux-
Sensoren, sowie mit Casambi Xpress- und EnOcean-Schaltern
erfolgen. CBU-ASD kann darüber hinaus über standardmäßige
Wandschalter (ein/aus) gesteuert werden. Ein externes Gateway-
Modul ist nicht erforderlich.
Warnung!
Gefährliche Spannungen. Es besteht
die Gefahr eines Stromschlages
oder Über hitzug. Nur qualifiziertes
!
Fachpersonal sollte den Anschluss
vornehmen. Stellen Sie vor der
Installation sicher, dass alle
Zuleitungen stromlos geschaltet sind.
Durchmesser Montagebohrung:
2 x 3.5 mm
22
Position der Antenne
casambi.com
DE
22,3
