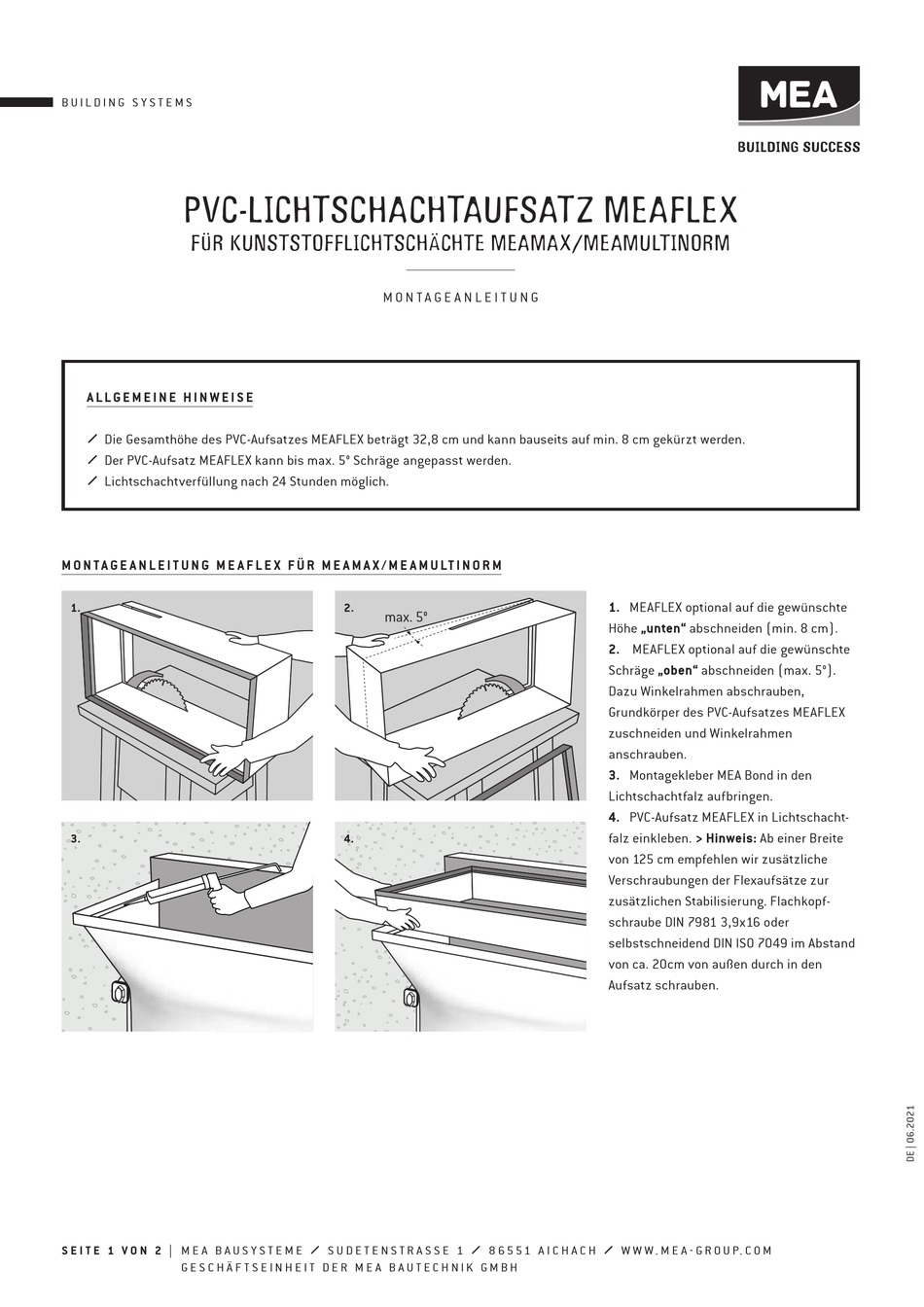

Mea MEAFLEX Montageanleitung

B U I L D I N G S Y S T E M S
PVC-LICHTSCHACHTAUFSATZ MEAFLEX
FÜR KUNSTSTOFFLICHTSCHÄCHTE MEAMAX/MEAMULTINORM
A L L G E M E I N E H I N W E I S E
 Die Gesamthöhe des PVC-Aufsatzes MEAFLEX beträgt 32,8 cm und kann bauseits auf min. 8 cm gekürzt werden.
 Der PVC-Aufsatz MEAFLEX kann bis max. 5° Schräge angepasst werden.
 Lichtschachtverfüllung nach 24 Stunden möglich.
M O N T A G E A N L E I T U N G M E A F L E X F Ü R M E A M A X / M E A M U LT I N O R M
1.
3.
S E I T E 1 V O N 2 | M E A B A U S Y S T E M E  S U D E T E N S T R A S S E 1  8 6 5 5 1 A I C H A C H  W W W . M E A - G R O U P. C O M
G E S C H Ä F T S E I N H E I T D E R M E A B A U T E C H N I K G M B H
M O N T A G E A N L E I T U N G
2.
max. 5°
4.
1. MEAFLEX optional auf die gewünsch te
Höhe „unten" abschneiden (min. 8 cm).
2. MEAFLEX optional auf die gewünschte
Schräge „oben" abschneiden (max. 5°).
Dazu Winkelrahmen abschrauben,
Grundkörper des PVC-Aufsatzes MEAFLEX
zu schnei den und Winkelrahmen
anschrauben.
3. Montagekleber MEA Bond in den
Lichtschachtfalz aufbringen.
4. PVC-Aufsatz MEAFLEX in Lichtschacht-
falz einkleben. > Hinweis: Ab einer Breite
von 125 cm empfehlen wir zusätzliche
Verschrau bungen der Flexaufsätze zur
zusätzlichen Stabilisierung. Flachkopf-
schraube DIN 7981 3,9x16 oder
selbst schneidend DIN ISO 7049 im Abstand
von ca. 20cm von außen durch in den
Aufsatz schrauben.
