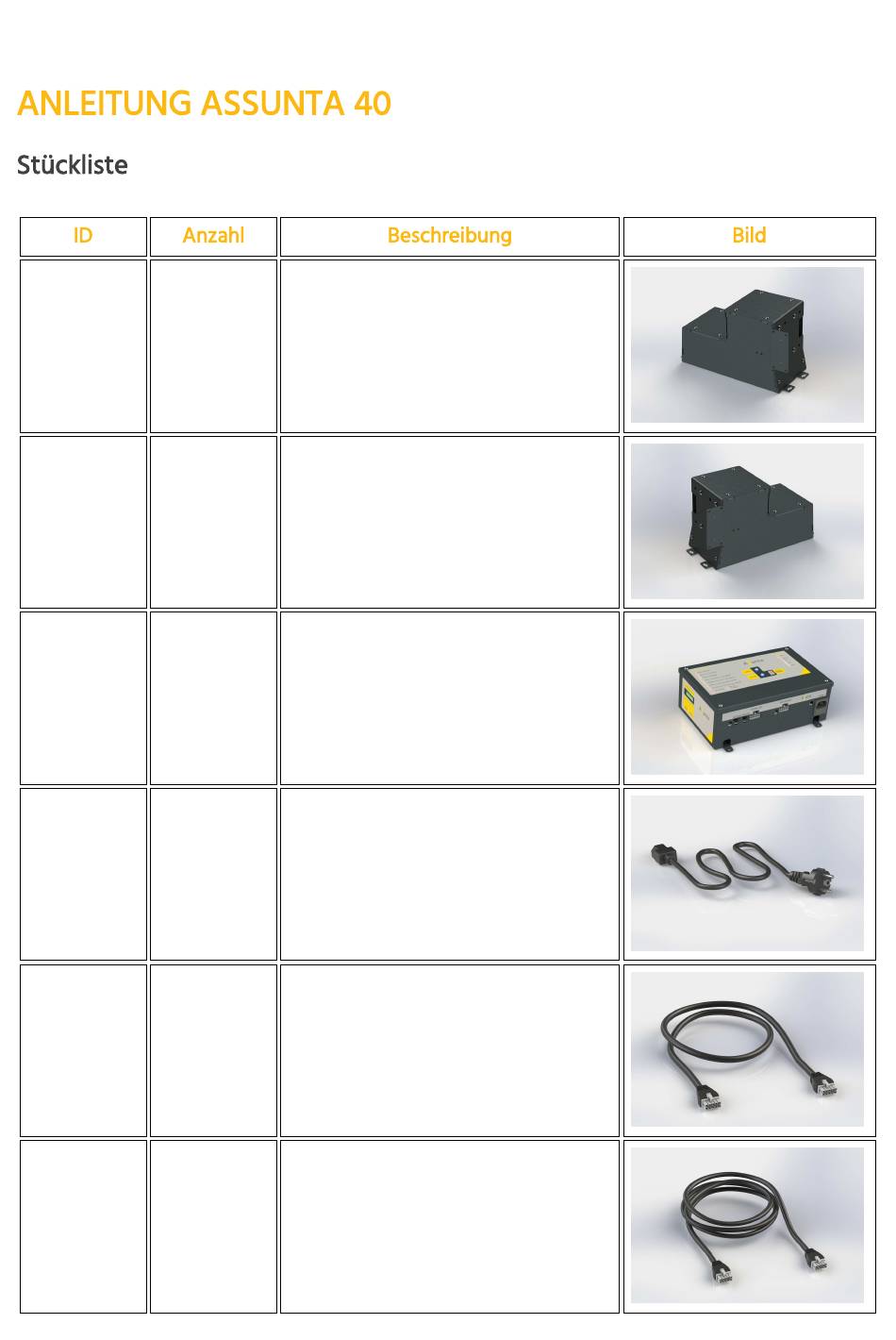

ANLEITUNG ASSUNTA 40
Stückliste
ID
Anzahl
1
1
2
1
3
1
4
1
5
1
6
1
Beschreibung
Antriebseinheit links
Antriebseinheit rechts

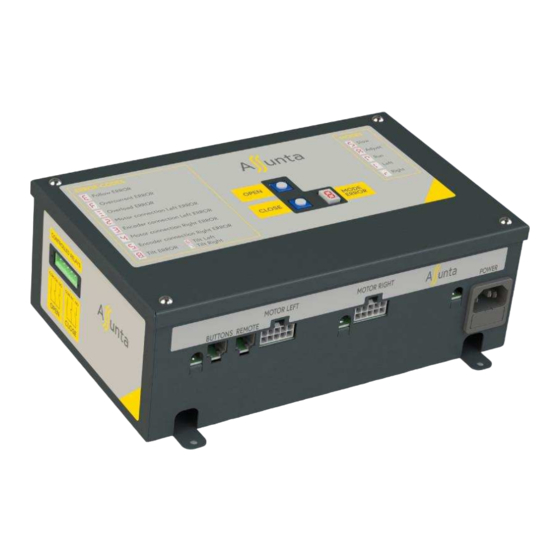

Steuerkasten
Netzkabel
Motorkabel 1m
Motorkabel 2m

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für vds ASSUNTA 40

  • Seite 1 ANLEITUNG ASSUNTA 40 Stückliste Anzahl Beschreibung Bild Antriebseinheit links Antriebseinheit rechts Steuerkasten Netzkabel Motorkabel 1m Motorkabel 2m...
  • Seite 2 Stecker relais Sender Fernbedienung Empfänger Fernbedienung Knöpfe Assunta Schienenblock Mitnehmblock Mitnehmerwinkel Matrize Mitnehmerwinkel...
  • Seite 3 Ausrichtbeschläge Kugelschnäpper (Wand) Kugelschnäpper (Tür) Scharnierblock Kabelbefestigungsmaterial Dicke Platte 1mm Kugelschnäpper (Tür) Dicke Platte 2mm Kugelschnäpper (Tür) Dicke Platte 1mm Kugelschnäpper (Wand)
  • Seite 4 Dicke Platte 2mm Kugelschnäpper (Wand)
  • Seite 5 Befestigungen Anzahl Beschreibung Bild Schraube Rundkopf 4x17 TX20 Schraube Rundkopf 4x25 TX20 Schraube Rundkopf 5x17 TX20 Schraube Rundkopf 5x25 TX20 Schraube Senkkopf 3x17 TX10 Schraube Senkkopf 3x25 TX10 Bolzen M3x6 DIN7991...
  • Seite 6 Werkzeuge Beschreibung Bild Torx Schraubenzieher TX10 Torx Schraubenzieher TX20 Inbusschlüssel nr. 2 Inbusschlüssel nr. 3 (abgerundeter Kopf) Schlitzschraubenzieher nr. 3.5 Schraubenschlüssel nr. 8 Schraubenschlüssel nr. 10...
  • Seite 7 Cutter Eisensäge Gummihammer...
  • Seite 8 Lexikon Abkürzung Beschreibung Bild Höhe bewegliches Paneel Dicke bewegliches Paneel Höhe festes Paneel Dicke festes Paneel Gesamthöhe (Innenmaß Schrank)
  • Seite 9 Gesamtbreite (Innenmaß Schrank) Vertikales Spiel Tiefe Schrank (exklusive Rückwand) Bewegungsraum Paneele...

  • Seite 10: Anleitung

    Haftung Um ein korrekt funktionierendes System von Assunta zu garantieren, müssen alle Schritte dieser Anleitung genauestens befolgt werden. VDS BVBA haftet unter keinen Umständen für die Ausführung dieser Anleitung und übernimmt keinerlei Verantwortung für deren Anwendung und falsch montierte Systeme.

  • Seite 11: Vorbereitung Unterstes Paneel

    Vorbereitung unterstes Paneel Bereiten Sie das unterste Paneel vor. Dieses wird mit einer Abschrägung oben und mit Löchern von Ø 2,5 mm, Tiefe 10 mm für die Führungsblöcke, Gurtklemmen und Mitnehmerblöcke versehen. Auch die Einfräsungen und Löcher für die Türausrichter werden im Paneel vorgenommen. Um die exakten Maße dieser Bearbeitungen zu erhalten, können Sie über die Website maßgefertigte Zeichnungen Ihrer Aufstellung anfordern.

  • Seite 12: Vorbereitung Zweites Paneel

    Vorbereitung zweites Paneel Bereiten Sie das zweite Paneel vor. Dieses wird mit einer Abschrägung oben und unten sowie mit Löchern von Ø 2,5 mm, Tiefe 10 mm für die Führungsblöcke, Mitnehmerwinkel und/oder Mitnehmerblöcke versehen. Auch die Einfräsungen und Löcher für die Türausrichter werden im Paneel vorgenommen. Um die exakten Maße dieser Bearbeitungen zu erhalten, können Sie über die Website maßgefertigte Zeichnungen Ihrer Aufstellung anfordern.

  • Seite 13: Vorbereitung Festes Paneel

    Vorbereitung festes Paneel Bereiten Sie das feste Paneel vor. Dieses wird mit einer Abschrägung unten sowie mit Löchern von Ø 2,5 mm, Tiefe 10 mm für die Kugelschnäpper und Scharnierblöcke versehen. Auch die Einfräsungen und Löcher für die Türausrichter werden im Paneel vorgenommen.

  • Seite 14: Einbau Seitenführungen

    Einbau Seitenführungen Die Seitenführungen werden in die Seitenpaneele eingearbeitet. Übersicht Aufbau unterstes Paneel Auf dem untersten Paneel werden 4 Führungsblöcke, 2 Mitnehmerblöcke und 2 Türausrichter platziert.

  • Seite 15: Unterstes Paneel Montage Führungsblock

    Unterstes Paneel Montage Führungsblock 1 Montieren Sie den ersten Führungsblock auf dem Paneel. Der Mittenabstand vom Rad bis zur Unterseite des Paneels beträgt 60 mm. Unterstes Paneel Montage Führungsblock 2 Montieren Sie den zweiten Führungsblock auf dem Paneel. Der Mittenabstand vom Rad bis zur Oberseite des Paneels beträgt 60 mm.

  • Seite 16: Unterstes Paneel Montagetipp

    Unterstes Paneel Montagetipp Es ist sehr wichtig, dass die Führungsblöcke im korrekten Zwischenabstand montiert werden. Daher ist es hilfreich, eine Schablone zu fräsen und diese dann zwecks Einhaltung des korrekten Zwischenabstands zugrunde zu legen. Unterstes Paneel andere Führungsblöcke Montieren Sie die anderen zwei Führungsblöcke in derselben Weise auf der anderen Seite.

  • Seite 17: Unterstes Paneel Mitnehmerblock

    Unterstes Paneel Mitnehmerblock 1 Montieren Sie den ersten Mitnehmerblock auf dem Paneel. Der Mitnehmerblock wird 181 mm vom Seitenrand des Paneels entfernt platziert. Unterstes Paneel Mitnehmerblock 2 Montieren Sie den zweiten Mitnehmerblock auf dem Paneel. Der Mitnehmerblock wird 181 mm vom Seitenrand des Paneels entfernt platziert.

  • Seite 18: Unterstes Paneel Türausrichter

    Unterstes Paneel Türausrichter 1 Sägen Sie die Gewindestange der Türausrichter auf die Länge der Paneelbreite verringert um 175 mm zu. Unterstes Paneel Türausrichter 2 Schneiden Sie die Schutzhülse der Türausrichter auf die Länge der Paneelbreite verringert um 250 mm zu.
  • Seite 19 Unterstes Paneel Türausrichter 3 Schieben Sie die Gewindestange in die Schutzhülse. Unterstes Paneel Türausrichter 4 Schrauben Sie an der einen Seite die Sechskantmutter und 2 Ritzel über die Gewindestange.
  • Seite 20 Unterstes Paneel Türausrichter 5 Schrauben Sie an der anderen Seite die Vierkantmutter über die Gewindestange. Unterstes Paneel Türausrichter 6 Platzieren Sie das Ganze auf der Einfräsung des Türausrichters. Achten Sie dabei auf korrekte Zentrierung.
  • Seite 21 Unterstes Paneel Türausrichter 7 Schlagen Sie mit einem Gummihammer die Schutzhülse in die Rille. Unterstes Paneel Türausrichter 8 Platzieren Sie die Halter in ihrer jeweiligen Einfräsung. Die Spannvorrichtung (breite Rille) wird auf der Sechskantmutter platziert.
  • Seite 22 Unterstes Paneel Türausrichter 9 Schrauben Sie die Halter an. Unterstes Paneel Türausrichter 10 Schrauben Sie die Querplatten über die Schutzhülse. Ordnen Sie diese gleichmäßig verteilt über die gesamte Breite des Paneels an.
  • Seite 23 Unterstes Paneel Türausrichter 11 Richten Sie das Paneel gerade und spannen oder lösen Sie die Sechskantmutter, um es völlig gerade zu positionieren. (Eventuell kann dies noch korrigiert werden, wenn das Paneel im Schrank hängt) Unterstes Paneel Türausrichter 12 Platzieren Sie die Abdeckungen über den Haltern.

  • Seite 24: Übersicht Aufbau Zweites Paneel

    Übersicht Aufbau zweites Paneel Auf dem zweiten Paneel werden 4 Führungsblöcke, 2 Mitnehmerwinkel und 2 Türausrichter platziert. Zweites Paneel Montage Führungsblock 1 Montieren Sie den ersten Führungsblock auf dem Paneel. Der Mittenabstand vom Rad bis zur Unterseite des Paneels beträgt 60 mm.
  • Seite 25 Zweites Paneel Montage Führungsblock 2 Montieren Sie den zweiten Führungsblock auf dem Paneel. Der Mittenabstand vom Rad bis zur Oberseite des Paneels beträgt 60 mm. Zweites Paneel Montagetipp Es ist sehr wichtig, dass die Führungsblöcke im korrekten Zwischenabstand montiert werden. Daher ist es hilfreich, eine Schablone zu fräsen und diese dann zwecks Einhaltung des korrekten Zwischenabstands zugrunde zu legen.

  • Seite 26: Zweites Paneel Mitnehmerwinkel Kürzen

    Zweites Paneel andere Führungsblöcke Montieren Sie die anderen zwei Führungsblöcke in derselben Weise auf der anderen Seite. Zweites Paneel Mitnehmerwinkel kürzen Die Mitnehmerwinkel für das zweite Paneel werden auf eine Länge von dv (Dicke festes Paneel) gekürzt, verlängert um 62...
  • Seite 27 Zweites Paneel Lehre Mitnehmerwinkel Zur Montage des Mitnehmerwinkels wird die mitgelieferte Lehre verwendet. Damit lässt sich die korrekte Höhenposition erzielen. Zweites Paneel Mitnehmerwinkel 1 Montieren Sie den Mitnehmerwinkel auf dem Paneel. Der Abstand vom Seitenrand des Paneels beträgt 182,50 mm.
  • Seite 28 Zweites Paneel Mitnehmerwinkel 2 Montieren Sie den zweiten Mitnehmerwinkel auf dem Paneel. Der Abstand vom Seitenrand des Paneels beträgt 182,50 mm. Zweites Paneel Türausrichter 1 Sägen Sie die Gewindestange der Türausrichter auf die Länge der Paneelbreite verringert um 175 mm zu.
  • Seite 29 Zweites Paneel Türausrichter 2 Schneiden Sie die Schutzhülse der Türausrichter auf die Länge der Paneelbreite verringert um 250 mm zu. Zweites Paneel Türausrichter 3 Schieben Sie die Gewindestange in die Schutzhülse.
  • Seite 30 Zweites Paneel Türausrichter 4 Schrauben Sie an der einen Seite die Sechskantmutter und 2 Ritzel über die Gewindestange. Zweites Paneel Türausrichter 5 Schrauben Sie an der anderen Seite die Vierkantmutter über die Gewindestange.
  • Seite 31 Zweites Paneel Türausrichter 6 Platzieren Sie das Ganze auf der Einfräsung des Türausrichters. Achten Sie dabei auf korrekte Zentrierung. Zweites Paneel Türausrichter 7 Schlagen Sie mit einem Gummihammer die Schutzhülse in die Rille.
  • Seite 32 Zweites Paneel Türausrichter 8 Platzieren Sie die Halter in ihrer jeweiligen Einfräsung. Die Spannvorrichtung (breite Rille) wird auf der Sechskantmutter platziert. Zweites Paneel Türausrichter 9 Schrauben Sie die Halter an.
  • Seite 33 Zweites Paneel Türausrichter 10 Schrauben Sie die Querplatten über die Schutzhülse. Ordnen Sie diese gleichmäßig verteilt über die gesamte Breite des Paneels an. Zweites Paneel Türausrichter 11 Richten Sie das Paneel gerade und spannen oder lösen Sie die Sechskantmutter, um es völlig gerade zu positionieren. (Eventuell kann dies noch korrigiert werden, wenn das Paneel im Schrank hängt)

  • Seite 34: Übersicht Aufbau Festes Paneel

    Zweites Paneel Türausrichter 12 Platzieren Sie die Abdeckungen über den Haltern. Übersicht Aufbau festes Paneel Auf dem festen Paneel werden die Kugelschnäpper, Scharnierblöcke und Türausrichter platziert.
  • Seite 35 Festes Paneel Scharnierblock 1 Montieren Sie den Scharnierblock auf dem Paneel. Die Mitte des Rads wird 10 mm von der Oberseite des Paneels entfernt platziert. Festes Paneel Scharnierblock 2 Montieren Sie auch den zweiten Scharnierblock auf dem Paneel.
  • Seite 36 Festes Paneel Kugelschnäpper 1 Montieren Sie den Kugelschnäpper auf dem Paneel. Der Kugelschnäpper wird im Mittenmaß 100 mm von der Unterseite des Paneels platziert. Festes Paneel Kugelschnäpper 2 Montieren Sie auch den zweiten Kugelschnäpper auf dem Paneel.
  • Seite 37 Festes Paneel Türausrichter 1 Sägen Sie die Gewindestange der Türausrichter auf die Länge der Paneelbreite verringert um 175 mm zu. Festes Paneel Türausrichter 2 Schneiden Sie die Schutzhülse der Türausrichter auf die Länge der Paneelbreite verringert um 250 mm zu.
  • Seite 38 Festes Paneel Türausrichter 3 Schieben Sie die Gewindestange in die Schutzhülse. Festes Paneel Türausrichter 4 Schrauben Sie an der einen Seite die Sechskantmutter und 2 Ritzel über die Gewindestange.
  • Seite 39 Festes Paneel Türausrichter 5 Schrauben Sie an der anderen Seite die Vierkantmutter über die Gewindestange. Festes Paneel Türausrichter 6 Platzieren Sie das Ganze auf der Einfräsung des Türausrichters. Achten Sie dabei auf korrekte Zentrierung.
  • Seite 40 Festes Paneel Türausrichter 7 Schlagen Sie mit einem Gummihammer die Schutzhülse in die Rille. Festes Paneel Türausrichter 8 Platzieren Sie die Halter in ihrer jeweiligen Einfräsung. Die Spannvorrichtung (breite Rille) wird auf der Sechskantmutter platziert.
  • Seite 41 Festes Paneel Türausrichter 9 Schrauben Sie die Halter an. Festes Paneel Türausrichter 10 Schrauben Sie die Querplatten über die Schutzhülse. Ordnen Sie diese gleichmäßig verteilt über die gesamte Breite des Paneels an.
  • Seite 42 Festes Paneel Türausrichter 11 Richten Sie das Paneel gerade und spannen oder lösen Sie die Sechskantmutter, um es völlig gerade zu positionieren. (Eventuell kann dies noch korrigiert werden, wenn das Paneel im Schrank hängt) Festes Paneel Türausrichter 12 Platzieren Sie die Abdeckungen über den Haltern.
  • Seite 43 Hubantrieb 1 befestigen Montieren Sie den ersten Hubantrieb im Schrank. Hubantrieb Abmessungen Die Hubantriebe werden auf Höhe der beweglichen Paneele platziert, insgesamt verlängert um 27,5 mm von der Unterseite des Schranks entfernt. Der Seitenrand der Befestigungslaschen des Moduls liegt auf einer Ebene mit der Seitenführung.

  • Seite 44: Steuerkasten Einbauen

    Hubantrieb 2 befestigen Montieren Sie den zweiten Hubantrieb im Schrank. Steuerkasten einbauen Schrauben Sie den Schaltschrank im technischen Raum des Schranks an.

  • Seite 45: Steuerkasten Abstand

    Steuerkasten Abstand Der Steuerkasten wird maximal 1 Meter von einer Seite entfernt platziert. So kann das kurze Motorkabel (1 m) an dieser Seite verwendet werden. Motorkabel anschließen 1 Schließen Sie das (kurze) Motorkabel am Steuerkasten an.
  • Seite 46 Motorkabel anschließen 2 Schließen Sie das Motorkabel am anderen Ende an den betre enden Hubantrieb an. Motorkabel anschließen 3 Befestigen Sie das Motorkabel mit Hilfe des Kabelbefestigungsmaterials an der Seitenwand.
  • Seite 47 Motorkabel anschließen 4 Schließen Sie das (lange) Motorkabel am Steuerkasten an. Motorkabel anschließen 5 Schließen Sie das Motorkabel am anderen Ende an den betre enden Hubantrieb an.

  • Seite 48: Assunta-Tasten Anschließen

    Motorkabel anschließen 6 Befestigen Sie das Motorkabel mit Hilfe des Kabelbefestigungsmaterials an der Seitenwand. Assunta-Tasten anschließen Bauen Sie die Assunta-Tasten ein. Diese werden eingefräst und anschließend in dieser Einfräsung verklebt.

  • Seite 49: Tastenkabel Anschließen

    Tastenkabel anschließen Schließen Sie den RJ45-Stecker an den Steuerkasten an, und zwar am Anschluss „Buttons“. Empfänger anschrauben Schrauben Sie den Empfänger an der Seite des Schaltschranks an.

  • Seite 50: Empfänger Anschließen

    Empfänger anschließen Schließen Sie den RJ45-Stecker an den Steuerkasten an, und zwar am Anschluss „Remote“. Relaiskontakte 1 Mit den Relaiskontakten des Steuerkastens lassen sich auch Beleuchtung (oder Hausautomation) steuern. Diese können an der Seite des Steuerkastens angeschlossen werden.

  • Seite 51: Netzkabel Anschließen

    Relaiskontakte 2 Es können vier verschiedene Zustände des Assunta-Schranks eingelesen werden: Der Schrank ist vollständig geschlossen, der Schrank ist vollständig o en, der Schrank beginnt sich zu schließen, der Schrank beginnt sich zu ö nen. Netzkabel anschließen Schließen Sie das Netzkabel an die Stromversorgung an.

  • Seite 52: Unterstes Paneel Räder Eindrehen

    Unterstes Paneel Räder eindrehen Ziehen Sie alle Führungsräder des untersten Paneels vollständig ein, führen Sie eine Vierteldrehung aus, sodass sie verriegelt sind. Stellen Sie sicher, dass sie im Verhältnis zum Rand des Paneels nicht hervorstehen. Unterstes Paneel platzieren Platzieren Sie das unterste Paneel im Schrank.

  • Seite 53: Unterstes Paneel Räder Ausdrehen

    Unterstes Paneel Räder ausdrehen 1 Drehen Sie den Stellbolzen des Führungsblocks eine Vierteldrehung, sodass das Rad in der Nut der Seitenführung liegt. Unterstes Paneel Räder ausdrehen 2 Die Räder werden mit der Mutter am Ende des Stellbolzens eingestellt. Stellen Sie sicher, dass das vertikale Spiel gleichmäßig eingehalten wird.

  • Seite 54: Unterstes Paneel Tiefe Einstellen

    Unterstes Paneel Tiefe einstellen 1 Zur Beseitigung von Ungenauigkeiten kann die Tiefe des Paneels angepasst werden, und zwar mit Hilfe des Stellbolzens im Führungsblock. Unterstes Paneel Tiefe einstellen 2 Drehen Sie den Stellbolzen, um das Paneel tiefer zu platzieren (oder umgekehrt).

  • Seite 55: Unterstes Paneel Geradheit

    Unterstes Paneel Geradheit Überprüfen Sie die Geradheit des Paneels und stellen Sie die Türausrichter gegebenenfalls entsprechend nach. Gurte absenken 1 Stellen Sie das System auf „Slow“. Drücken Sie weiterhin beide Tasten (Up & Down) auf entweder dem Steuerkasten, der Fernbedienung oder die Drucktasten, bis 1 Signalton zu hören sind. Das Display zeigt ein „S“ an.
  • Seite 56 Gurte absenken 2 Drücken Sie die Taste „Down“, um die Gurte abzusenken. Gurte absenken 3 Senken Sie die Gurte bis zur Unterseite des Schranks ab.

  • Seite 57: Zweites Paneel Räder Ausdrehen

    Gurte befestigen Schrauben Sie die Gurte am Paneel an. Zweites Paneel Räder ausdrehen Ziehen Sie alle Führungsräder des zweiten Paneels vollständig ein, führen Sie eine Vierteldrehung aus, sodass sie verriegelt sind. Stellen Sie sicher, dass sie im Verhältnis zum Rand des Paneels nicht hervorstehen.

  • Seite 58: Zweites Paneel Platzieren

    Zweites Paneel platzieren Platzieren Sie das zweite Paneel im Schrank. Zweites Paneel Räder ausdrehen 1 Drehen Sie den Stellbolzen des Führungsblocks eine Vierteldrehung, sodass das Rad in der Nut der Seitenführung liegt.

  • Seite 59: Zweites Paneel Tiefe Einstellen

    Zweites Paneel Räder ausdrehen 2 Die Räder werden mit der Mutter am Ende des Stellbolzens eingestellt. Stellen Sie sicher, dass das vertikale Spiel gleichmäßig eingehalten wird. Das Rad stößt gerade nicht gegen die Innenseite der Rille. Zweites Paneel Tiefe einstellen 1 Zur Beseitigung von Ungenauigkeiten kann die Tiefe des Paneels angepasst werden, und zwar mit Hilfe des Stellbolzens im Führungsblock.

  • Seite 60: Zweites Paneel Geradheit

    Zweites Paneel Tiefe einstellen 2 Drehen Sie den Stellbolzen, um das Paneel tiefer zu platzieren (oder umgekehrt). Zweites Paneel Geradheit Überprüfen Sie die Geradheit des Paneels und stellen Sie die Türausrichter gegebenenfalls entsprechend nach.
  • Seite 61 Festes Paneel Kugelschnäpper Wand 1 Schrauben Sie den Kugelschnäpper (Wand) an den Seitenführungen an. Festes Paneel Kugelschnäpper Wand 2 Der Magnetwinkel wird auf Höhe des festen Paneels platziert, verringert um 140 mm im Verhältnis zur Oberseite des Schranks.

  • Seite 62: Festes Paneel Scharnierblock Eindrehen

    Festes Paneel Scharnierblock eindrehen Schrauben Sie das Rad des Scharnierblocks auf dem festen Paneel vollständig ein. Festes Paneel Paneel platzieren Platzieren Sie das feste Paneel in den Schrank und schrauben Sie das Rad des Scharnierblocks bis in die hierfür vorgesehene Nut aus.

  • Seite 63: Festes Paneel Paneel Tiefe Einstellen

    Festes Paneel Paneel Tiefe einstellen 1 Falls nötig kann das Paneel in der Tiefe nachgestellt werden. Dazu wird der Stellbolzen im Scharnierblock entsprechend angezogen oder gelöst. Festes Paneel Paneel Tiefe einstellen 2 Falls nötig kann auch unten die Tiefe nachgestellt werden. Dazu werden die mitgelieferten Distanzplättchen für die Kugelschnäpper verwendet.

  • Seite 64: Automatische Feineinstellung Gurte

    Automatische Feineinstellung Gurte Stellen Sie das System auf „Adjust“, indem Sie lange auf beide Drucktasten drücken. Sie hören 2 Signaltöne. Die Motoren bringen die Gurte auf gleiche Länge. Das heißt, dass das Paneel parallel zum Boden des Schranks platziert wird. Manuelle Feineinstellung Gurte Wenn der Boden des Schranks jedoch nicht vollständig rechtwinklig zur Seitenwand des Schranks ist, sollte das Paneel nicht parallel zum Boden des Schranks platziert werden.

  • Seite 65: Manuelle Feineinstellung Gurt Links

    Manuelle Feineinstellung Gurt links Der linke Motor (und somit die linke Seite des Paneels) kann gesondert bedient werden, indem das System in den Modus „Left“ gebracht wird (lang beide Tasten drücken, bis Sie 4 Signaltöne hören). Nun lässt sich der Motor über die Tasten „UP“ und „DOWN“...

  • Seite 66: Einstellung Gurtklemme

    Messzyklus starten Bringen Sie das System in den Modus „Run“, indem Sie beide Tasten lang drücken. Sie hören 3 Signaltöne. Einstellung Gurtklemme Wenn die Paneele im o enen Zustand nicht perfekt an das feste Paneel anschließen, kann die Gurtklemme eventuell nachgestellt werden.

  • Seite 67: Mitnahme Paneele Nicht Erfasst

    Mitnahme Paneele nicht erfasst Wenn die Paneele im Messzyklus nicht erfasst werden, ist ihr Gewicht höchstwahrscheinlich zu hoch. Der Messzyklus kann auch manuell eingestellt werden. Manueller Messzyklus Schritt 1 Bringen Sie das System in den Modus „Run“, indem Sie beide Tasten lang drücken. Sie hören 3 Signaltöne.
  • Seite 68 Manueller Messzyklus Schritt 2 Das Paneel schiebt sich nach oben. Wenn das unterste Paneel den Mitnehmerwinkel des zweiten Paneels berührt, drücken Sie die „UP“-Taste, um den ersten Verzögerungspunkt anzulegen. Drücken Sie ein zweites Mal, um diesen Punkt zu bestätigen. Manueller Messzyklus Schritt 3 Das Paneel schiebt sich bis nach oben.

  • Seite 69: Überstromfehler

    Schleppfehler Bei einem Schleppfehler verliert der Encoder einige Impulse. Prüfen Sie, ob der Encoder noch immer korrekt am Motor befestigt ist. Wenn das Paneel nach einem Messzyklus ein anderes Gewicht hat oder mechanisch blockiert ist, kann es ebenfalls zu einem Schleppfehler kommen. Beseitigen Sie das Problem und führen Sie einen neuen Messzyklus durch. Setzen Sie sich eventuell mit uns in Verbindung, wenn das Problem häu ger auftritt.

  • Seite 70: Fehlermeldung

    Fehlermeldung 2 Wenn die Fehlermeldung „2“ angezeigt wird, heißt dies, dass der linke Motor entkoppelt wurde. Überprüfen Sie diese Verbindung. Fehlermeldung 3 Wenn die Fehlermeldung „3“ angezeigt wird, heißt dies, dass die Werte des Encoders auf dem linken Motor nicht mehr abgelesen werden.
  • Seite 71 Fehlermeldung 4 Wenn die Fehlermeldung „4“ angezeigt wird, heißt dies, dass der rechte Motor entkoppelt wurde. Überprüfen Sie diese Verbindung. Fehlermeldung 5 Wenn die Fehlermeldung „5“ angezeigt wird, heißt dies, dass die Werte des Encoders auf dem rechten Motor nicht mehr abgelesen werden.

  • Seite 72: Überlastung Stromversorgung

    Fehlermeldung 8 Wenn die Fehlermeldung „8“ angezeigt wird, heißt dies, dass einer der Kippkontakte nicht geschlossen wird. Wahrscheinlich ist dieser Kontakt defekt. Setzen Sie sich für eine Diagnose mit uns in Verbindung. Achtung: Wenn diese Fehlermeldung bei der Einstellung angezeigt wird, sind wahrscheinlich die Gurte zu weit nach unten durchgelaufen und ein Messzyklus ist nicht möglich.
  • Seite 73 Mechanische Blockade Höchstwahrscheinlich zeigt der Motor jetzt eine Fehlermeldung „F“ an. Das bedeutet, dass die Motoren zu stark ziehen müssen, um die Paneele nach oben zu bewegen. Bringen Sie das System auf „Slow“ und lassen Sie die Gurte abrollen. Entfernen Sie die mechanische Blockade.
