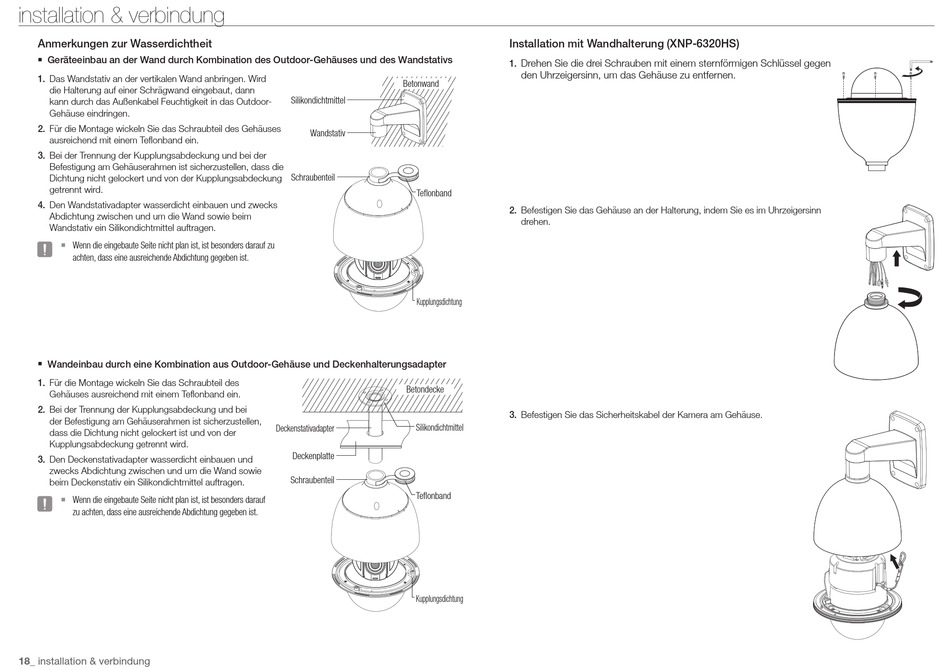

installation & verbindung
Anmerkungen zur Wasserdichtheit
` Geräteeinbau an der Wand durch Kombination des Outdoor-Gehäuses und des Wandstativs
1. Das Wandstativ an der vertikalen Wand anbringen. Wird
die Halterung auf einer Schrägwand eingebaut, dann
kann durch das Außenkabel Feuchtigkeit in das Outdoor-
Gehäuse eindringen.
2. Für die Montage wickeln Sie das Schraubteil des Gehäuses
ausreichend mit einem Teflonband ein.
3. Bei der Trennung der Kupplungsabdeckung und bei der
Befestigung am Gehäuserahmen ist sicherzustellen, dass die
Dichtung nicht gelockert und von der Kupplungsabdeckung
getrennt wird.
4. Den Wandstativadapter wasserdicht einbauen und zwecks
Abdichtung zwischen und um die Wand sowie beim
Wandstativ ein Silikondichtmittel auftragen.
Wenn die eingebaute Seite nicht plan ist, ist besonders darauf zu
`
J
achten, dass eine ausreichende Abdichtung gegeben ist.
` Wandeinbau durch eine Kombination aus Outdoor-Gehäuse und Deckenhalterungsadapter
1. Für die Montage wickeln Sie das Schraubteil des
Gehäuses ausreichend mit einem Teflonband ein.
2. Bei der Trennung der Kupplungsabdeckung und bei
der Befestigung am Gehäuserahmen ist sicherzustellen,
dass die Dichtung nicht gelockert ist und von der
Kupplungsabdeckung getrennt wird.
3. Den Deckenstativadapter wasserdicht einbauen und
zwecks Abdichtung zwischen und um die Wand sowie
beim Deckenstativ ein Silikondichtmittel auftragen.
Wenn die eingebaute Seite nicht plan ist, ist besonders darauf
`
J
zu achten, dass eine ausreichende Abdichtung gegeben ist.
18_ installation & verbindung
Betonwand
Silikondichtmittel
Wandstativ
Schraubenteil
Teflonband
Kupplungsdichtung
Betondecke
Silikondichtmittel
Deckenstativadapter
Deckenplatte
Schraubenteil
Teflonband
Kupplungsdichtung
Installation mit Wandhalterung (XNP-6320HS)
1.
Drehen Sie die drei Schrauben mit einem sternförmigen Schlüssel gegen
den Uhrzeigersinn, um das Gehäuse zu entfernen.
2. Befestigen Sie das Gehäuse an der Halterung, indem Sie es im Uhrzeigersinn
drehen.
3. Befestigen Sie das Sicherheitskabel der Kamera am Gehäuse.
