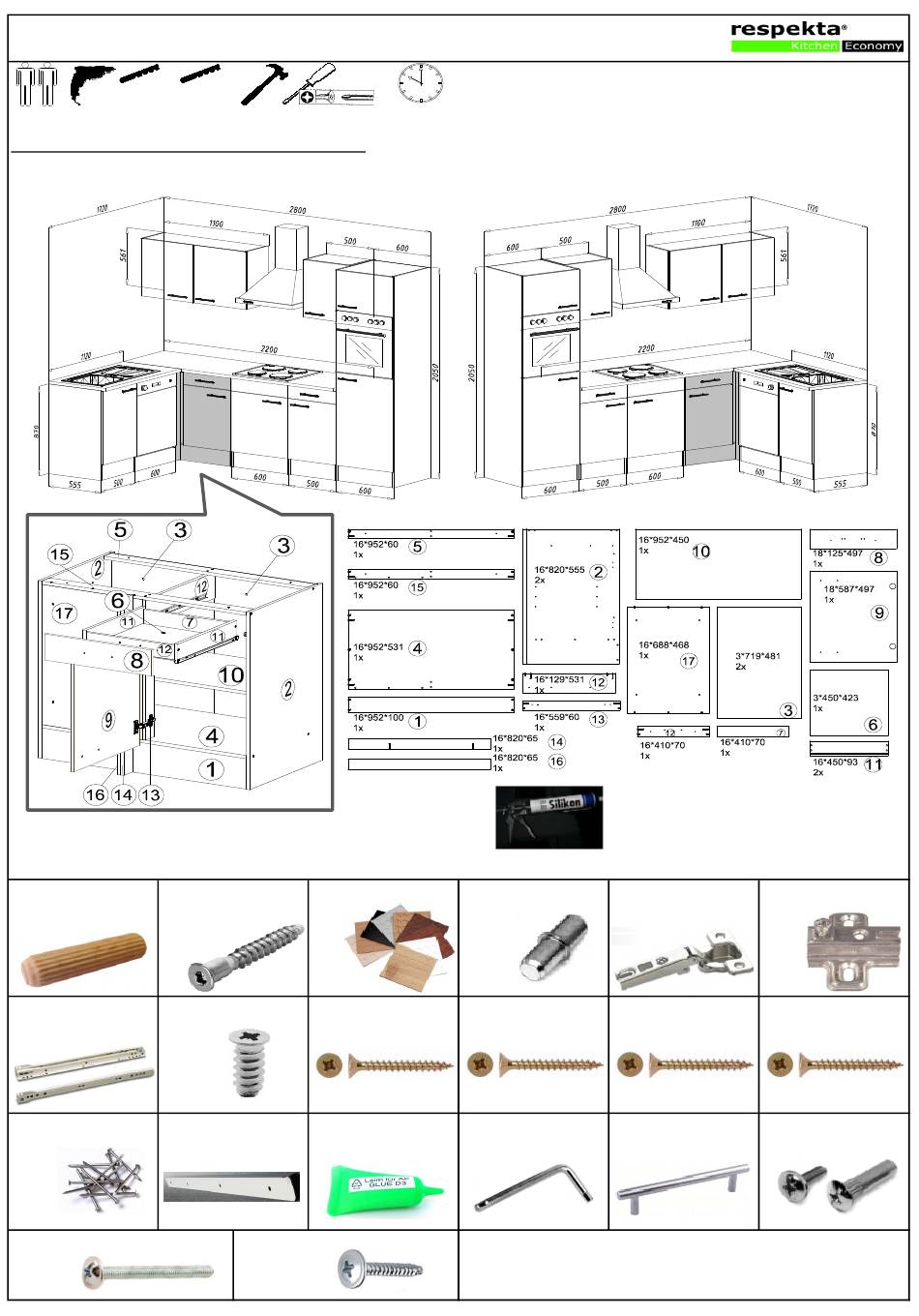

Respekta KB110KEY1 Montageanleitung

KB110KEY1 Eckschrank mit Schubladen Seite 1 von 8
Bohrer Ø3 Bohrer Ø5
drill bit Ø3 drill bit Ø5
Mögliche Kombinationen/Possible combinations:
A. VERSION - LINKS/LEFT
Zum Schutz der Holzteile können Sie rundum die Sockelleiste eine Silikonnaht ziehen.
To protect the wooden parts you can pull a silicone seam around the skirting board.
KO 01 8*30 KN 03 7*50
24 X 15 X
VG 03 EU 01 6*11
1 X 6 X
KV 01 1,5*20 AF 01
20 X 1 X
UC 04 4*40
2 X
PL 12
4 X
DR 3*16
4 X
PL 01
1 X
UC 06
2 X
60min
B. VERSION - RECHTS/RIGHT
PP 01 PN 01
4 X 2 X
DR 27 3,5*16 DR 25 4*25
14 X 5 X
KL 01 4 mm UC 10 (128 mm)
1 X 2 X
Die Fronten ( 8. 9. ) befinden sich in Packstück
KB110F_SG1
The fronts (8. 9.) are in package KB110F_SG1
PD 01
2 X
DR 42 4*30
5 X
SP 01
2 X
