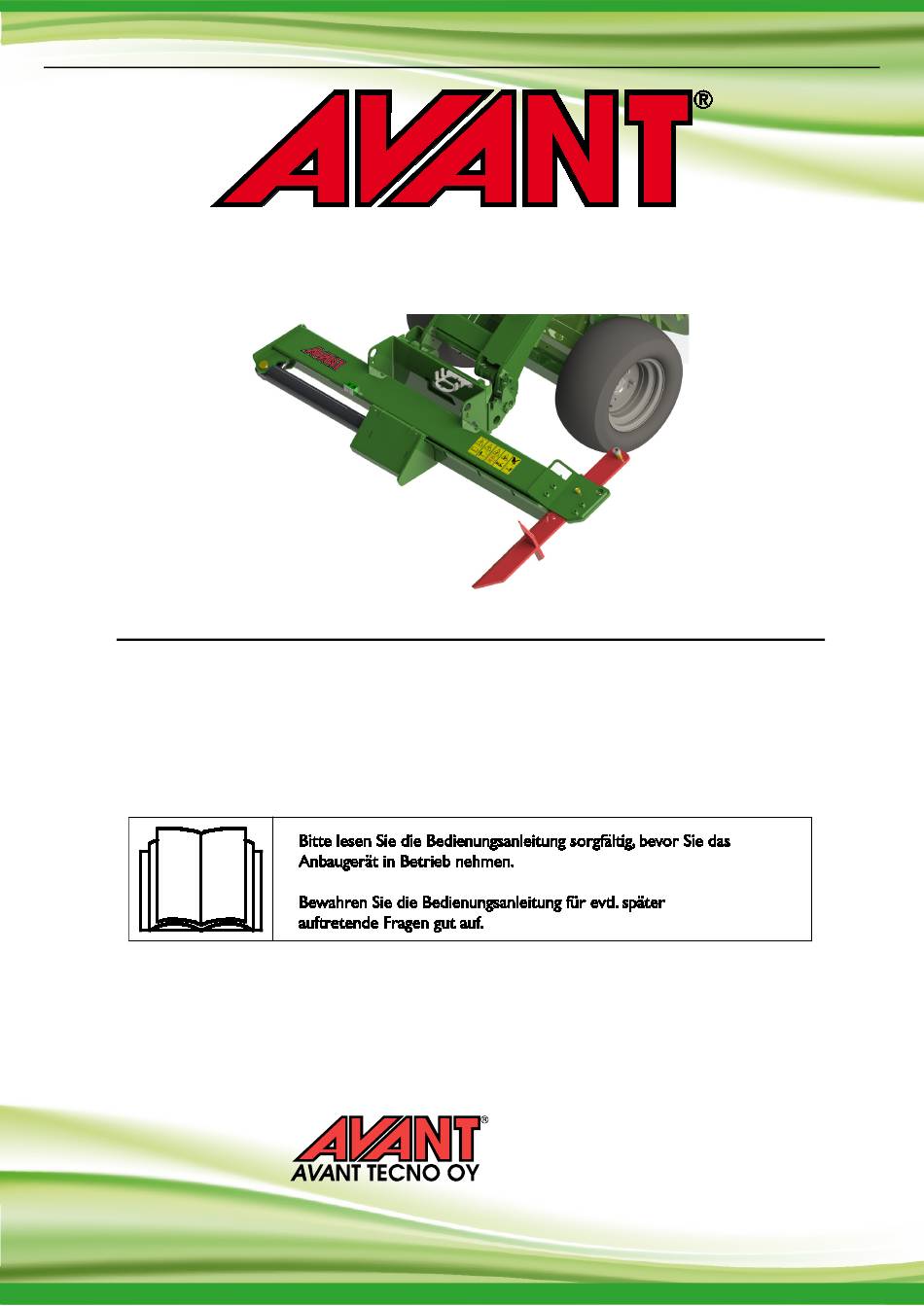

- Seite 1 Deutsch Holzspalter 650 2021 1 Bedienungsanleitung für Anbaugeräte Holzspalter 650 Produktnummer A443168 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A446542 2021 1 DE 2020-...
- Seite 2 Holzspalter 650 2021 1...
-
Seite 3: Inhaltsverzeichnis
Holzspalter 650 2021 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......7 Sicheres Stoppverfahren ............................9 Persönliche Schutzausrüstung ..........................10 4. TECHNISCHE DATEN ........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts .............. -
Seite 4: Vorwort
4 (40) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (40) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Holz in Hälften statt in Viertel zu spalten. Die hydraulische Einstellung A443834 sowie das 6-Wege-Klinge A443782 für größere Stämme sind als Optionen erhältlich. Der Holzspalter 650 wurde nur zu den in diesem Handbuch angegebenen Zwecken konzipiert und darf nicht zu anderen Zwecken eingesetzt werden. -
Seite 7: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
7 (40) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 8 8 (40) Quetschgefahr – Halten Sie sich niemals unter dem Hubarm des Laders oder dem Anbaugerät auf und verhindern Sie, dass andere dies tun. Die Stabilität des Laders könnte sich ändern, wenn der Fahrer den Fahrersitz verlässt, was zu einem Umkippen der Maschine führen kann.
-
Seite 9: Sicheres Stoppverfahren
9 (40) Quetschgefahr – Der Aufenthalt unter dem Hubarm des Laders oder einem Anbaugerät kann zu schweren Verletzungen oder zum Tod führen. Begeben Sie sich GEFAHR niemals unter den Hubarm des Laders und verhindern Sie, dass sich andere Personen dem angehobenen Hubarm oder dem Anbaugerät nähern. -
Seite 10: Persönliche Schutzausrüstung
10 (40) 3.2 Persönliche Schutzausrüstung Denken Sie daran, eine entsprechende persönliche Schutzausrüstung zu tragen: Der Geräuschpegel am Fahrersitz könnte in Abhängigkeit des Ladermodells und des Betriebszyklus bei über 85 dB(A) liegen. Eine längere Lärmexposition kann zu einer Beeinträchtigung des Gehörs führen. Tragen Sie einen Gehörschutz, während Sie mit dem Lader arbeiten. -
Seite 11: Technische Daten
11 (40) 4. Technische Daten Tab. 2: Holzspalter 650 – Spezifikationen Produktnummer A443168 Max. Holzlänge: 660 mm Max. Klingengeschwindigkeit: 0,26 m/s Abmessungen (L × B × H): 304 x 1837 x 853 mm Gewicht: 118 kg Min. Betriebstemperatur: -25 °C Max. -
Seite 12: Sicherheitsetiketten Und Hauptkomponenten Des Anbaugeräts
12 (40) 4.1 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts Im Folgenden werden alle Aufkleber und Markierungen auf dem Anbaugerät aufgeführt. Sie müssen auf dem Gerät sichtbar und lesbar sein. Unleserliche oder fehlende Aufkleber müssen ersetzt werden. Neue Aufkleber erhalten Sie von Ihrem Einzelhändler oder über die Kontaktadresse auf der Umschlagseite. Stellen Sie sicher, dass alle Warnaufkleber lesbar sind. - Seite 13 Gegenstände. Halten einen Sicherheitsabstand von 10 m zum Gerät ein. A447207 Typenschild des Anbaugerätes Tabelle 4 – Holzspalter 650 – Hauptkomponenten Rahmen mit AVANT-Schnellkupplungshalterungen Hydraulikzylinder des Schneidmessers Wagen Spaltkeil Multikupplungshalterung 6-Wege-Klinge (optionales Extra) Hydraulische Klingeneinstellung (optionales Extra) Umschaltventil für hydraulische Klingeneinstellung...
-
Seite 14: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 15 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 16: Anschluss Und Trennung Von Hydraulikschläuchen
16 (40) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen Schnellkupplung haben auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 17 17 (40) Konische JIC-Anschlüsse: Schmieren Sie die Innenseiten und die Gewinde der Anschlüsse. Ein JIC-Anschluss wird nicht nur über das Anzugsdrehmoment festgezogen und erfordert beim Festziehen nicht sehr viel Kraft. Ein übermäßiges Festziehen oder eine falsche Ausrichtung kann den Anschluss beschädigen. ...
-
Seite 18: Installieren Der Hydraulischen Klingeneinstellung
Es wird empfohlen, qualifizierte Servicetechniker mit der Montage von Hydraulikkomponenten zu beauftragen. Der Hersteller und dessen Vertreter sind nicht für Schäden, Verluste oder Verletzungen infolge inkorrekter oder unvollständiger Montagen verantwortlich. Kontaktieren Sie Ihren nächstgelegenen Avant-Händler oder - Servicepartner, wenn Sie weitere Fragen haben oder Montagedienstleistungen benötigen. -
Seite 19: Sicherheitsanweisungen Für Hydraulikaggregate
19 (40) Schützen Sie die Umwelt vor dem Austritt von Hydrauliköl und vermeiden Sie, dass austretendes Öl in den Boden gelangt. Halten Sie etwaige gelöste Hydraulikschläuche in aufrechter Position oder verschließen Sie sie, sodass so wenig Flüssigkeit wie möglich austritt. Reinigen Sie das Gerät sorgfältig, bevor Sie mit der Montage beginnen, und stellen Sie sicher, dass kein Schmutz, Staub oder Wasser in die Hydraulikkomponenten oder das Hydrauliköl gelangt. -
Seite 20: Festziehen Von Hydraulikanschlüssen
20 (40) Vor dem Hantieren mit Hydraulikaggregaten: 1. Lassen Sie die Hydrauliksysteme des Laders und des Anbaugeräts vollständig abkühlen, bevor Sie Arbeiten an Hydrauliksystemen durchführen. 2. Vergewissern Sie sich, dass sich der Laderhubarm oder andere Teile des Anbaugeräts nicht bewegen können und somit eine Quetschgefahr darstellen. Senken Sie den Laderhubarm auf seine untere Position ab und stellen Sie das ... - Seite 21 21 (40) Lecksuche Um einen möglichen Austritt von unter Druck stehendem Hydrauliköl zu vermeiden, sollten Sie, bevor Sie nach Lecks suchen oder sich in die Nähe von Hydraulikanschlüssen begeben, GEFAHR den Ladermotor abschalten; den Druck vollständig aus dem Hydrauliksystem ablassen; ...
-
Seite 22: Installieren Der Hydraulischen Klingeneinstellung
22 (40) 6.4 Installieren der hydraulischen Klingeneinstellung Beachten Sie bei der Montage der hydraulischen Klingeneinstellung die Anweisungen in den nachfolgenden Kapiteln. Quetschgefahr – Stellen Sie sicher, dass sich kein Teil des Anbaugeräts bewegen kann. Stellen Sie sicher, dass das Anbaugerät sicher auf den ... - Seite 23 23 (40) Anschluss der Hydraulikkomponenten: Führen Sie die Vormontage des Umschaltventils an einem sauberen Ort durch. Die Komponenten sind bei der Einlagerung ölig. Lassen Sie die Anschlüsse gelöst und halten Sie die Schrauben bereit. Tab. 6 – Komponentenliste – Umschaltventilaggregat Teil Bezeichnung A (3) Umschaltventil...
-
Seite 24: Elektrischer Anschluss
24 (40) 6.5 Elektrischer Anschluss Elektrische Funktionen des Anbaugeräts: Die Auswahl zwischen dem Spaltzylinder und der optionalen hydraulischen Klingenverstellung kann mit dem serienmäßig mitgelieferten elektrischen Kabelbaum oder mit dem Schalterpaket für die Anbaugerätesteuerung (Sonderausstattung für Lader) oder mit dem Opticontrol -System (Sonderausstattung für Lader) gesteuert ®... - Seite 25 25 (40) Wenn Ihr Lader mit Opticontrol oder dem Steuerschaltersatz ® für Anbaugeräte ausgestattet ist und der Lader nach 2016 hergestellt wurde: Wenn die Steckdose im Mehrfachstecker integriert ist, wird beim Koppeln des Mehrfachsteckers der Kabelbaum Anbaugeräts angeschlossen. Reinigen Sie beide Mehrfachstecker, bevor Sie sie anschließen.
-
Seite 26: Betriebsanleitungen
26 (40) 7. Betriebsanleitungen Die Benutzung des Anbaugerätes und der Bedienungshebel des Laders in einem abgesicherten Bereich üben. Wenn die Bedienung eines bestimmten Lagers ungewohnt ist, so ist zu empfehlen, die Bedienung des Laders ohne einen Anbaugerät zu üben. Kippgefahr – Vermeiden Sie eine Überlastung. Der Lader kann umkippen, wenn zu schwere Lasten transportiert werden oder wenn es zu abrupten Bewegungen während der WARNUNG... -
Seite 27: Sicherheitsabstand
27 (40) 7.1 Sicherheitsabstand minimale Sicherheitsabstand Anbaugerät beträgt 10 Meter. Halten Sie das Anbaugerät an, wenn sich umstehende Personen innerhalb Sicherheitsabstands aufhalten. Lassen umstehende Personen nicht näher <Sicherheitsabstand> Meter an das Anbaugerät heran. Freiliegende Klingen können Material sehr hoher Geschwindigkeit auswerfen Bediener sowie... -
Seite 28: Prüfungen Vor Der Bedienung
28 (40) 7.2 Prüfungen vor der Bedienung Prüfen Sie das Schneidwerkzeug und den Betriebsbereich ein weiteres Mal, bevor Sie mit den Arbeiten beginnen. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. Überprüfen Sie die korrekte Funktion der Steuerung, indem Sie ein paar Leerzyklen mit dem Spalter ... -
Seite 29: Betrieb
29 (40) 7.3 Betrieb 7.3.1 Verwenden des Holzspalters Gefahr von schweren Verletzungen – Stellen Sie sicher, dass sich keine anderen Personen im Betriebsbereich aufhalten. Vermeiden Sie, dass sich andere dem Spalter, dem Gefahrenbereich des Auslegers oder der Vorder- oder Rückseite des WARNUNG Laders mehr als 10 m nähern. - Seite 30 30 (40) Spalten von Holz: 1. Senken Sie den Holzspalter fest auf ein Ziel ab und greifen Sie das Holz fest, nebenstehenden Abbildung gezeigt. 2. Spalten Sie das Holz in Stücke, indem Steuerhebel Zusatzhydraulik verwenden (oder verwenden Sie die elektrischen Tasten des optionalen elektrischen Joysticks).
-
Seite 31: Einstellen Der Klingenhöhe
31 (40) 7.3.2 Einstellen der Klingenhöhe Die Höhe der Spaltklinge (1) kann manuell an den Durchmesser des Holzes angepasst werden. Sie kann auch so eingestellt werden, dass das Holz in zwei Stücke statt in Viertel geteilt wird. Es könnte einfacher sein, starres Holz oder Holz mit vielen Ästen zu spalten, indem man es nur in zwei Hälften spaltet, damit das Holz nicht an der Klinge... -
Seite 32: Transportposition
32 (40) 7.4 Transportposition Halten Sie während des Fahrens mit dem Lader den Holzspalter stets über dem Boden, wie in der nebenstehenden Abbildung zu sehen ist. Halten Sie während des Transports auch den Hydraulikhubarm vollständig eingefahren. Sicherheitsgründen wird empfohlen, den Anschluss der Zusatzhydraulik während des Transports zu trennen. -
Seite 33: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 34: Prüfung Von Metallstrukturen
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 35: Schmierung
35 (40) 8.4 Schmierung Das Anbaugerät weist keine spezifischen Schmierstellen auf. Halten Sie das Gerät sauber und überwachen Sie den Zustand der Hydraulikkomponenten. 8.4.1 Gleitplatte Die Gleitplatten (1) auf dem Schlitten könnten leicht geschmiert werden und sie können eingestellt werden, um den normalen Verschleiß... -
Seite 36: Entsorgung Am Ende Der Lebensdauer
36 (40) 8.6 Entsorgung am Ende der Lebensdauer Wenn das Anbaugerät am Ende seiner Lebensdauer angekommen ist, muss es ordnungsgemäß recycelt und entsorgt werden. Demontieren Sie das Anbaugerät und trennen Sie die unterschiedlichen Materialien, wie etwa Kunststoff, Stahl, Gummi und Öle. Lassen Sie alle Öle ab, sammeln Sie sie und handhaben Sie sie gemäß... -
Seite 37: Garantiebestimmungen
