- Seite 1 Bedienungsanleitung RF-PJ-300 Miniprojektor Best.-Nr. 2301166 Seite 2 - 29...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ...........................4 2. Symbol-Erklärung ........................4 3. Bestimmungsgemäße Verwendung ..................5 4. Lieferumfang ........................5 5. Merkmale und Funktionen ....................6 6. Sicherheitshinweise ......................6 a) Allgemein ........................6 b) Angeschlossene Geräte ....................7 c) LED Licht ........................7 d) Elektrische Sicherheit ....................7 e) Personen und Produkt ....................9 Batterien/Akkus ......................9 7. - Seite 3 11. Fernbedienung ........................19 a) Batterie einlegen/wechseln ..................19 b) Fernbedienung benutzen ...................20 12. Inbetriebnahme .........................21 a) Projektor ein-/ausschalten ..................21 13. Bedienung .........................21 a) Auswahl der Signalquelle (Video) ................21 b) Projektion einstellen ....................22 c) Lautstärke manuell ändern ..................22 d) Videoinhalte abspielen ....................22 14.
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung

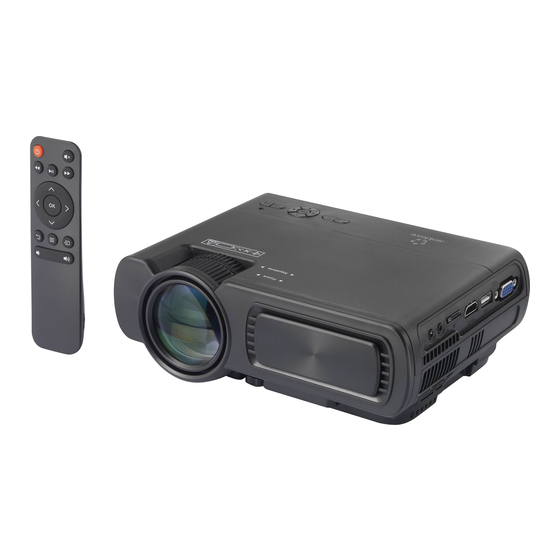

3. Bestimmungsgemäße Verwendung Das Produkt dient zum Projizieren, Darstellen und Abspielen von Multimedia-Inhalten von geeigneten Signal-Quellen z. B. für Präsentationen und Ähnliches. Der Projektor wird über 100 - 240 V/AC Netzspannung mit Strom versorgt. Die LED-Lichtquelle bietet bis zu 30.000 Stunden Betriebszeit und 3200 Lumen Helligkeit gewährleistet eine lange Lebensdauer des Gerätes. -
Seite 6: Merkmale Und Funktionen
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad. com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Merkmale und Funktionen • Mini-Projektor 800 x 480 • Funktioniert mit Computer, Notebook, Tablet, Smartphones, Verstärkern und Spielkonsolen über AV- VGA- oder HDMI-Anschluss •... -
Seite 7: Angeschlossene Geräte
- sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde. • Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. •... - Seite 8 • Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose.
-
Seite 9: Personen Und Produkt
e) Personen und Produkt • Verdecken Sie nicht die Belüftungsöffnungen (Luftein- und auslass) des Produkts. • Stellen Sie das Produkt nicht zu nah an Geräten auf, die anfällig für elektromagnetische Interferenzen sind. Es kann zu Störungen kommen. f) Batterien/Akkus • Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung. •... -
Seite 10: Bedienelemente
7. Bedienelemente 1 Objektiv 8 Taste Lautstärke + 2 Stellrad Focus 9 Taste Abwärts 3 Stellrad Keystone 10 Taste OK 4 Taste Aufwärts 11 Taste Signalwahl 5 LED 12 Menütaste 6 Taste Ein/Aus 13 Infrarotsensor 7 Taste ESC 14 Taste Lautstärke -... -
Seite 11: Pinbelegung Vga-Anschluss
8. Pinbelegung VGA-Anschluss 1 R (rot) 2 G (grün) 3 B (blau) 4 Monitor ID2 5 Erde (Horizontal) 6 R (Erde rot) 7 G (Erde grün) 8 B (Erde blau) 9 5 V 10 Erde (Vertikal) 11 Monitor ID0 12 DDC-Daten 13 Horizontaler Sync. - Seite 12 Stellen Sie bei jeder Art der Montage sicher, dass Lüftungsöffnungen des Projektors nicht verstellt oder verstopft werden. Der Projektor sollte mindesten 10 cm von anderen Objekten aufgestellt werden, damit eine ausreichende Kühlung durch Luftzirkulation gewährleistet ist.
-
Seite 13: Projektionsentfernung Bestimmen
b) Projektionsentfernung bestimmen Beachten Sie beim Aufstellen das richtige Verhältnis zwischen Entfernung des Projektors von der Projektionsfläche (z.B. Leinwand oder Ähnliches) und der Bildgröße. Sehen Sie dazu die folgende Abbildung. Bedenken Sie auch, dass die Umgebungshelligkeit einen großen Einfluss auf die Erkennbarkeit des Bildes hat. Reicht die Helligkeitsleistung des Leuchtmittels des Projektors nicht für eine klare Projektion aus, verdunkeln Sie ggf. den Raum und/oder vermeiden Sie Blendwirkungen durch starke Sonneneinstrahlung. -
Seite 14: Montage Und Anschluss
10. Montage und Anschluss a) Überkopfmontage • Montieren Sie den Projektor mit einer Beamer-Deckenhalterung (nicht im Lieferumfang des Produkts eingeschlossen). • Stellen Sie sicher, dass die Tragfestigkeit des Montageuntergrunds und der Befestigungsmittel wie Schrauben und dergleichen ausreichend sind. Befestigen Sie den Projektor nicht in der Nähe von Klima-, Lüftungs- oder Heizungsanlagen. -
Seite 15: Wandmontage
b) Wandmontage Aufhängeöffung • Befestigen Sie den Projektor über die Aufhängeöffnung an einer Wand. • Stellen Sie auch hierbei sicher, dass die Tragfestigkeit des Montageuntergrunds und der Befestigungsmittel wie Schrauben und dergleichen ausreichend sind. c) Lüftungsöffnungen Decken Sie die Öffnungen für die Luftkühlung während des Betriebs nicht ab, um eine Überhitzung des Geräts oder gar das Entstehen eines Feuers zu vermeiden. -
Seite 16: D) Trapezkorrektur (Keystone-Korrektur)
d) Trapezkorrektur (Keystone-Korrektur) Positionieren Sie den Projektor möglichst rechtwinklig zur Projektionsfläche. Wenn der Projektor vertikal nicht ganz genau rechtwinklig zur Projektionsfläche steht, erscheint das projizierte Bild verzerrt. Das Bild erscheint an einer Seite breiter (bzw. höher) als an der gegenüberliegenden Seite. Um dies auszugleichen verwendet man die Trapezkorrektur am Gerät. Dabei wird eine Verzerrung im Bild geschaffen, welche die existierende Verzerrung ausgleicht und für den Betrachter ein normales Bild erzeugt. - Seite 17 VGA-Signalparameter zur Anpassung des Ausgangssignals eines Computers Auflösung Frequenz (kHz) Halbbild-Frequenz (Hz) VGA 640 x 480 31,5 34,7 37,9 37,5 SVGA 800 x 600 31,4 35,1 37,9 46,6 48,1 46,9 XGA 1024 x 768 40,3 48,4 56,5 Wird der Projektor mit einem Laptop verbunden, kann das Bild möglicherweise nicht auf beiden Geräten gleichzeitig angezeigt werden.
-
Seite 18: Usb-Anschluss
HMDI-Quellsignale Schließen Sie das mitgelieferte HDMI-Kabel mit einer passenden HDMI-Signalquelle Micro SD USB-Anschluss Der USB-Anschluss am Projektor dient zum Anschluss von USB-Speichern. Audio-Ausgangssignal 3,5 mm Klinkenbuchse Schließen Sie hier analoge Audio-Geräte z.B. einen Kopfhörer, Lautsprecher oder Verstärker an den Projektor an. Micro SD Die Abbildung zeigt beispielhaft den Anschluss. -
Seite 19: Fernbedienung
microSD-Kartensteckplatz Stecken Sie eine passende microSD-Karte ein. Beachten Sie die Orientierung der Karte und wenden keine Gewalt beim Micro SD Einschieben an. Der Projektor kann dann auf die auf der microSD-Karte gespeicherten Inhalte zugreifen. Stromversorgung anschließen Verbinden Sie das Netzkabel mit der Netzanschlussbuchse des Geräts (ein passendes Netzkabel ist im Lieferumfang... -
Seite 20: Fernbedienung Benutzen
• Für einen Batteriewechsel, entnehmen Sie den Batteriefachdeckel von der Rückseite der Fernbedienung. • Entfernen Sie die verbrauchten Batterien bevor Sie neue einlegen. Im Weiteren gehen Sie dabei wie oben beschrieben vor. b) Fernbedienung benutzen Stumm-Taste Taste Ein-/Aus Taste-Play/Pause Taste-Vorwärts Taste Rückwärts Taste OK Menütaste... -
Seite 21: Inbetriebnahme
12. Inbetriebnahme Nehmen Sie die Objektivkappe ab, bevor Sie Ihr Bild projizieren können. Setzen Sie sie nach Ende der Projektion wieder auf. a) Projektor ein-/ausschalten • Warten Sie nach dem Verbinden des Geräts mit der Netzspannung für ca. 3 Sekunden. Die LED leuchtet rot. -
Seite 22: Projektion Einstellen
b) Projektion einstellen • Drehen Sie das Stellrad Focus (2), um die Bildeinstellung anzupassen. • Drehen Sie das Stellrad Keystone (3), um die Trapezkorrektur des Bildes anzupassen. c) Lautstärke manuell ändern • Drücken Sie Taste Lautstärke + (Plus) (8) oder - (Minus) (14), um die Lautstärke zu erhöhen oder zu verringern. -
Seite 23: Einstellungen
- „Next“: nächste Video abspielen - „Stop“: Abspielen des Videos anhalten • Drücken Sie die Taste , um die Funktion/einen Vorgang abzubrechen. 14. Einstellungen a) Menü bedienen (allgemein) • Drücken Sie die Menütaste (12) am Gerät oder der Fernbedienung, um das OSD-Menü aufzurufen. •... -
Seite 24: D) Bildmodus Einstellen
• Drücken Sie die Tasten , um eine Einstellung zu verändern. - Höhen und Tiefen (einstellbar zwischen 0 - 100). - Balance - Automatische Lautstärkeeinstellung aus , oder brechen Sie mit der Taste ESC ab. • Bestätigen Sie Ihre Einstellung mit der Menütaste d) Bildmodus einstellen Stellen Sie hier verschiedene Anzeigeparameter des Bildes wie folgt ein: •... -
Seite 25: Farbtemperatur Einstellen
f) Farbtemperatur einstellen • Wählen Sie den Menüpunkt der Einstell-Parameter Farbtemperatur mit den Tasten aus. Bestätigen Sie mit der Taste OK. • Wählen Sie Menüpunkte mit den Tasten • Drücken Sie die Tasten , um eine Einstellungen der Farbkomponenten zu verändern. Es stehen folgende Werte zur Verfügung, - Rot (0 - 100) - Grün (0 - 100) -
Seite 26: I) Bildschirm (Vga-Einstellungen)
• Bestätigen Sie Ihre Einstellung mit der Menütaste , oder brechen Sie mit der Taste ESC ab. i) Bildschirm (VGA-Einstellungen) Stellen Sie hier die Anzeigeoptionen für das VGA-Bildsignal ein. Als Videosignalquelle muss VGA gewählt sein. • Wählen Sie die Einstellung „Bildschirm“ im Menü mit den Tasten aus. -
Seite 27: Pflege Und Reinigung
• Die Aktualisierung wird durchgeführt. 15. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungs-mittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. • Zerlegen Sie das Produkt nicht in seine Einzelteile. •... -
Seite 28: Technische Daten
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen- Symbol). - Seite 29 HDMI-Eingangsauflösungen ....480i, 480p, 576i, 720p, 1080i, 1080p Unterstützte Videoformate ..... MPEG1, MPEG2, MPEG4, RM, AVI, RMVB, MOV, MKV, DIVX, VOB, M-JPEG Unterstützte Audioformate ..... MP3, M4A (AAC) Unterstützte Bildformate ......JPEG, BMP, PNG Speicherkarte ........microSD, max. 64 GB Abmessungen (L x B x H) .....
- Seite 32 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbei- tungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach- druck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
