Inhaltszusammenfassung für Vision TC2-HDMIAUD

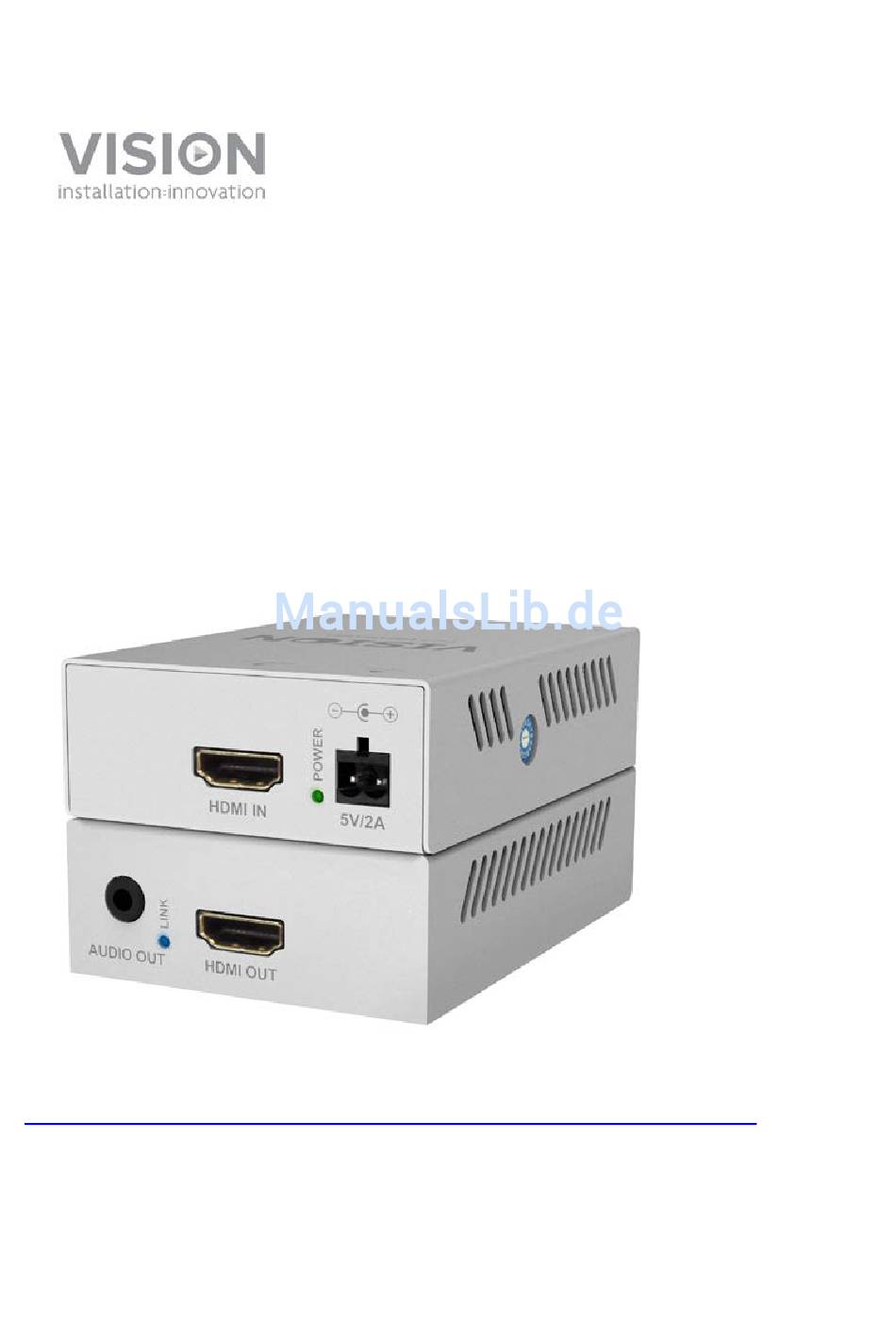

- Seite 1 TECHCONNECT TC2-HDMIAUD BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect/tc2-hdmiaud TC2-HDMIAUD_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Frontplatte Und Rückwand
ÜBERSICHT Dieses Produkt besitzt zwei Funktionen: ACTIVE EXTENDER Verbindet die HDMI-Kabel miteinander. • Maximale HDMI-Kabellänge: 15 Meter • Kettenschaltung für bis zu 3 Kabel, Gesamtlänge bei 15-Meter-Kabeln: 60 Meter • Automatische Anpassung von Entzerrung, Pufferung und Verstärkung. • Interne Bibliothek kann verwendet werden, um HDCP- und EDID-Kompatibilitätsprobleme •... -
Seite 5: Installation
So ändern Sie EDID-Einstellungen Verwenden Sie einen Schraubenzieher, um den Drehwähler zu drehen. Das Gerät handelt innerhalb weniger Sekunden erneut einen Abgleich aus. Bei Auswahl einer EDID-Option aus der Bibliothek wird dem Quellgerät das TC2-HDMIAUD EDID anstelle des EDID der Anzeige angezeigt. TC2-HDMIAUD_manual_de... - Seite 6 Hinweis: Falls Ihre Anzeige die Videoauflösung oder den ausgewählten Audiotyp nicht verarbeiten kann, wird Ihnen möglicherweise kein Bild angezeigt bzw. Sie hören keinen Ton. Wählen Sie eine kompatible EDID-Option aus oder nutzen Sie die Standardeinstellung. TABELLE BEARBEITEN EDID aus der HDMI-Anzeige kopieren (Standard) 1080i, 2-KANAL-AUDIO 1080i, DOLBY/DTS 5.1 1080i, HD-AUDIO...
-
Seite 7: Spezifikationen
SPEZIFIKATIONEN PRODUKTABMESSUNGEN: 92 x 63 x 25 mm (Länge x Breite x Höhe) PRODUKTGEWICHT: 0,16 kg KONSTRUKTIONSMATERIAL: Metall FARBE: Weiß TECHNISCHE DATEN: Bandbreite: 1,65 GBPS Maximale Auflösung: 1920 x 1200 Unterstütztes Videoformat: 1080P bei 60 Hz (unterstützt 3D) HDMI-Standard: 1.3 (alle Funktionen von 1.4, außer HEC/ARC/4K2K) Maximale Übertragungsdistanz bei 1080P: 24 AWG 15 Meter EQ: bis zu 40 dB bei 825 MHz Bereich der Betriebstemperatur: -5 bis +35°C (-41 bis +95 °F) -
Seite 8: Garantie
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
