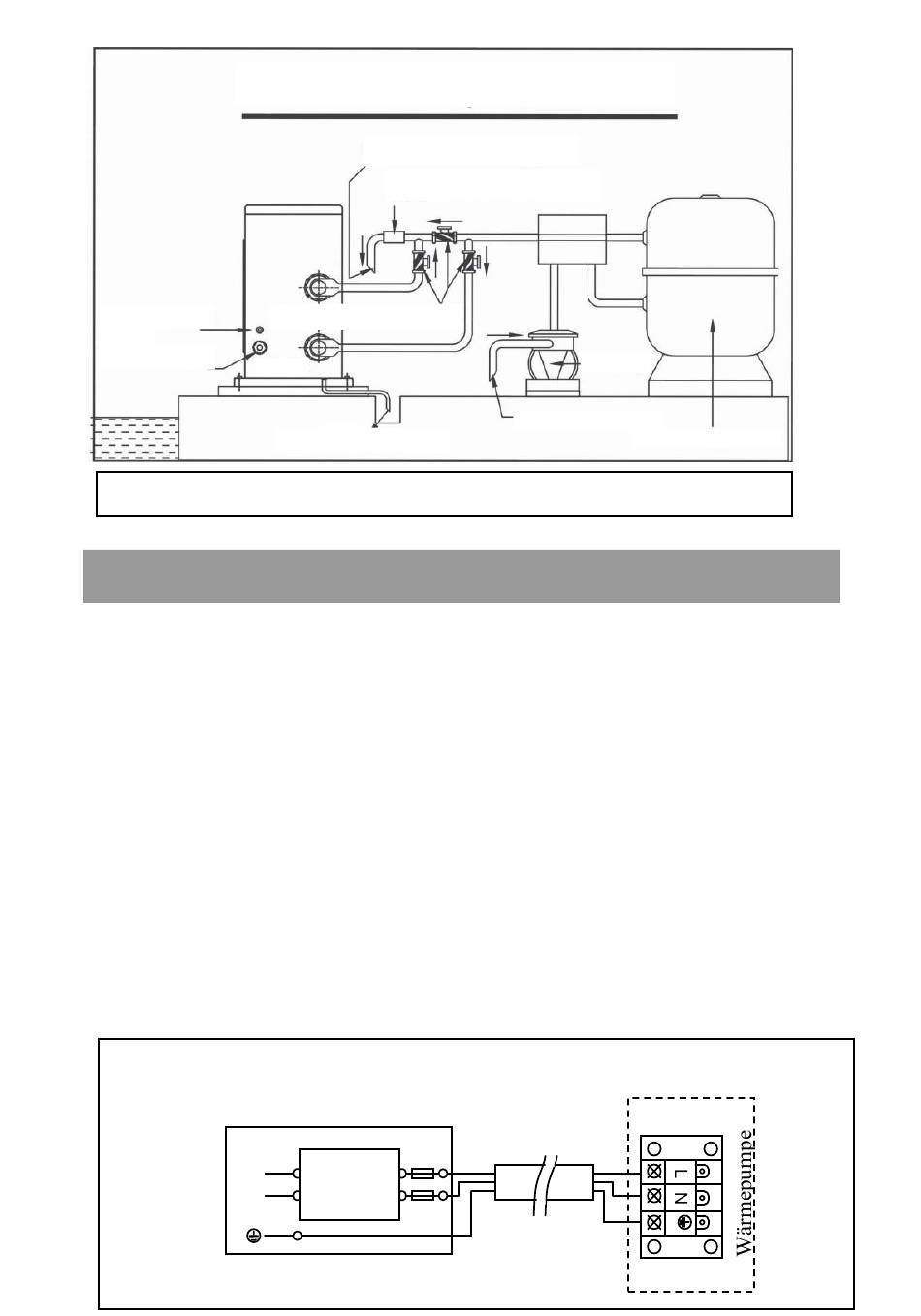

Schema - Anschluss der Wärmepumpe
Signalkabel
Anschlusskabel
Eingang
Anmerkung: Das Schema ist nur ein Beispiel.

Elektrischer Anschluss

Die elektrische Installation muss durch einen Fachmann laut entsprechender
Verordnung nach dem Kreis-Schema auf folgende Art und Weise
durchgeführt werden:
-
Schließen Sie die Wärmepumpe an die entsprechende Energiequelle an, deren
Spannung mit der Nennspannung jedes in der Spezifikation aufgeführten Typs
übereinstimmen sollte.
-
Vergewissern Sie sich, dass die Anlage richtig geerdet ist.
-
Bringen Sie stets den Masseanschlussdraht in Übereinstimmung mit den lokalen
Vorschriften für elektrische Installation (der Erdungsableitstrom ist ≤ 30mA) an.
-
Schützen Sie den Kreis mit einem geeigneten Schutzschalter oder Sicherung (laut Tab.
Seite 35).
Schema für den Einphasenanschluss
Anschluss
L
N
230V 50 Hz
Wasserfluss in das Schwimmbecken
Wasseraufbereitung
Kugelventile (bypass)
Kondensatableitung
Verteiler
Schutzschalter
Pumpe
Saugung vom
Schwimmbecken
Kabel
10
