ASTRO AOE WB Betriebsanleitung
Optik nach koax
Verwandte Anleitungen für ASTRO AOE WB
Inhaltszusammenfassung für ASTRO AOE WB

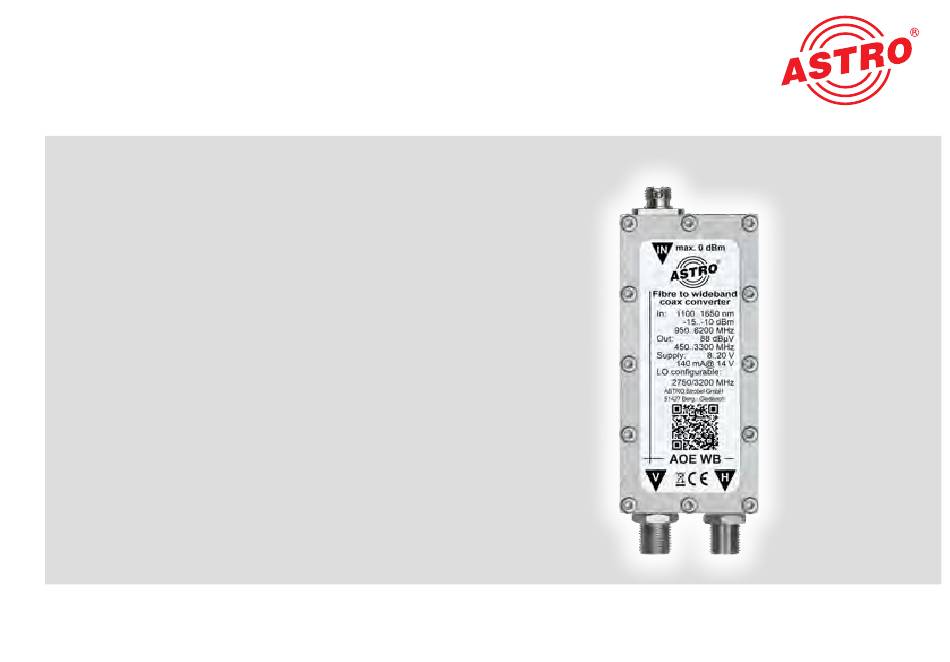

- Seite 1 AOE WB Optik nach Koax DRAFT VERSION Wideband Wandler Betriebsanleitung Version 07-2021A...
- Seite 2 Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Die Firma ASTRO bestätigt, dass die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der DRAFT VERSION Bedienung des Gerätes und der Betriebsanleitung ohne vorhe-...
-
Seite 3: Inhaltsverzeichnis
Garantiebedingungen..............Seite 16 Gerätebeschreibung...............Seite 16 DRAFT VERSION Leistungsbeschreibung..............Seite 18 Montieren..................Seite 23 Anschließen und in Betrieb nehmen..........Seite 24 Anschlussbeispiel................Seite 25 Konfigurieren..................Seite 26 Systembeschreibung..............Seite 26 Fehler suchen.................Seite 31 Warten und Instandsetzen.............Seite 32 Technische Daten................Seite 33 Seite 3 Anleitung AOE WB - Version 07-2021A... -
Seite 4: Verwendete Symbole Und Konventionen
-beutel) hin. Verbrauchte Batterien sind über zugelassene Recyc- lingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen abgegeben werden. Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dür- fen. Seite 4 Anleitung AOE WB - Version 07-2021A... -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch ür die Verteilung Der Optik nach Koax Wideband Wandler AOE WB ist f von Satelliten- und terrestrischen TV- und Radio-Signalen konzipiert. ist ausschließlich zur Signalverteilung in uni- und bidirektionalen Ver- teilanlagen in Ein- und Mehrfamilienhäusern bestimmt. -
Seite 6: Entsorgen
Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsorgung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. DRAFT VERSION Wichtige Sicherheitshinweise! Um drohende Gefahren so weit wie möglich zu vermeiden, müssen Sie... - Seite 7 Das Gerät darf ausschließlich von sachverständigen Personen • (Fachkraft gemäß EN 62368-1) oder von Personen, die durch Sachverständige unterwiesen worden sind, installiert und betrieben werden. War tungsarbeiten dürfen ausschließlich von qualifiziertem Serviceper sonal vorgenommen werden. Seite 7 Anleitung AOE WB - Version 07-2021A...
- Seite 8 Handhabung zum Verlust der Sehkraft führen. Hohe optische Leistungen können zum Einbrennen der faseroptischen Kontaktflächen führen. Keinesfalls hohe optische Leistungen (Richtwert > ca. +16,0 dBm) unter Betrieb auf- oder abstecken. Vorher die Laserquelle abschalten. Seite 8 Anleitung AOE WB - Version 07-2021A...
- Seite 9 Glasfaser zu versichern. Alle sonstigen Sicherheitsvor- kehrungen, die bei hohen optischen Leistungen anwendbar sind, sind strikt einzuhalten. Es sollte nur lasersicherheitstechnisch geschultes Personal eingesetzt werden, um etwaige Gesundheitsschäden durch Missachtung zu verhin- dern. DRAFT VERSION Seite 9 Anleitung AOE WB - Version 07-2021A...
- Seite 10 Zur Vermeidung von Stauwärme ist die allseitige, freie Umlüftung zu • gewährleisten (20 cm Mindestabstand zu anderen Gegenständen). Die Montage in Nischen und die Abdeckung des Montageorts, z. B. durch Vorhänge, ist nicht zulässig. Lüftungsöffnungen dürfen nicht abgedeckt werden. Seite 10 Anleitung AOE WB - Version 07-2021A...
- Seite 11 Die elektrische Anlage zur Stromversorgung des Geräts, z. B. Haus- • installation, muss gemäß EN 62368-1 Schutzeinrichtungen gegen überhöhte Ströme, Erdschlüsse und Kurzschlüsse enthalten. Befolgen Sie auch alle anwendbaren nationalen Sicherheitsvor- • schriften und Normen. Seite 11 Anleitung AOE WB - Version 07-2021A...
- Seite 12 Umgebungstemperaturen eingehalten werden, wenn sich die klimatischen Bedingungen verändern (z. B. Sonneneinstrahlung). Gemäß EN62368-1 ist zur Vermeidung von Verletzungen eine Mon- • tagehöhe von ≤ 2 m über Bodenniveau anzustreben. Seite 12 Anleitung AOE WB - Version 07-2021A...
- Seite 13 überprüfen. Beschädigter/beschädigtes oder verbogener/ verbogenes Deckel oder Gehäuse dürfen nicht verwendet werden. Das Gerät muss im Betrieb stets mit den dafür vorgesehenen Kom- • ponenten verschlossen sein. Der Betrieb mit geöffnetem Deckel ist nicht zulässig. Seite 13 Anleitung AOE WB - Version 07-2021A...
- Seite 14 Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Funktionsstörungen muss das Gerät vom Netz getrennt und • autorisiertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Seite 14 Anleitung AOE WB - Version 07-2021A...
- Seite 15 Insbesondere organische Lösungsmittel oder Flüs- sigkeiten können zum Schmelzen oder zur Auflösung des Gehäu- ses und/oder von Kabeln führen, so dass die Gefahr von Feuer oder Stromschlag besteht. Sie können auch zu Fehlfunktionen des Gerätes führen. Seite 15 Anleitung AOE WB - Version 07-2021A...
-
Seite 16: Garantiebedingungen
Optik nach Koax Wideband Wandler AOE WB • Sicherheitshinweise • Der AOE WB besitzt eine CE-Kennzeichnung. Hiermit wird die Konformi- tät des Produktes mit den zutreffenden EU-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt. Seite 16 Anleitung AOE WB - Version 07-2021A... - Seite 17 Gerätebeschreibung [1] Opt. SAT Eingang [2] SAT Ausgang WB (Ebene H) [3] SAT Ausgang (Ebene V) DRAFT VERSION Bild 1: AOE WB Seite 17 Anleitung AOE WB - Version 07-2021A...
-
Seite 18: Leistungsbeschreibung
Leistungsbeschreibung Leistungsbeschreibung Bei dem Produkt AOE WB handelt es sich um einen Wandler, welcher per Glasfaser übertragene Satelliten- signale in koaxial übertragene Signale umsetzt. Ausstattungsmerkmale Der Wandler ist kompatibel zum „Fibre LNB“ Übertragungssystem von Global Invacom, welches sehr ver- breitet und unter verschiedenen Markennamen am Markt anzutreffen ist. Er ist elektrisch und mechanisch kompatibel zu der Einkabelumsetzerserie von ASTRO. - Seite 19 Glasfaserausgang liefert etwa +5 dBm bis +8 dBm optischen Pegel, es ist also auf jeden Fall eine Dämpfung zwischen LNB und Wandler notwendig! Der Wandler ist mit einer AGC (Automatic Gain Control; getrennt je Ausgang) ausgestattet, welche den Ausgangspegel (als Summenpegel über alle Transponder) möglichst konstant hält. Seite 19 Anleitung AOE WB - Version 07-2021A...
- Seite 20 Das Ausgangssignal wird an zwei F-Buchsen zur Verfügung gestellt. Es handelt sich dabei um eine spezielle DRAFT VERSION Wideband-Sat-ZF, welche für ASTRO Einkabelumsetzer geeignet ist. Frequenzbereich bei Global Invacom Signalquelle (LO 2750 MHz): Ausgang V: 950 .. 3000 MHz (beinhaltet VL- und VH-Band) •...
- Seite 21 Der Ausgangspegel liegt (je nach Transponderlast und Pegelunterschieden in der Signalzuführung) im Be- reich 85 bis 95 dBμV. Der Wandler kann mit entsprechenden Schnellverbindern direkt auf ASTRO Einkabel- umsetzer aufgesteckt werden. Wichtig ist, dass diese Schnellverbinder für den Frequenzbereich bis 3 GHz ausgelegt sind.
-
Seite 22: Montieren
Montieren Montieren HINWEIS: Der AOE WB Wandler kann mit ASTRO Quickdppel- steckern des Typs FSS 07 Q (Bestellnummer 620 350) oder mit Standard F-Doppelsteckern des Typs FSS 07 am Einkabelumset- zer angeschlossen werden. Beide Steckertypen ermöglichen eine starre Verbindung mit dem Einkabelumsetzer. -
Seite 23: Anschließen Und In Betrieb Nehmen
Anschluss der Ausgänge an Koaxialkabel müssen Sie diese zunächst mit F-Steckern (F-Connectoren 75 Ohm) versehen. (Anschlussbeispiele finden Sie auf den folgenden Seiten.) Um den AOE WB mit Kabeln zu verbinden, gehen Sie so vor: 1. Verbinden Sie die SAT-Eingangsbuchse [1] mit dem FC/PC DRAFT VERSION Stecker der Glasfaser. -
Seite 24: Anschlussbeispiel
Anschlussbeispiel Anschlussbeispiel Signalzuführung über optisches LNB ASP und optisches LNB DRAFT VERSION 2 mal AOE WB 2 x CSS/Legacy GUT PD SEV 582 4 mal FUR 75 DC prof GUT PD Seite 24 Anleitung AOE WB - Version 07-2021A... -
Seite 25: Konfigurieren
Konfigurieren Konfigurieren Der AOE WB ist konfigurierbar und kann sowohl mit dem Global Invacom, als auch mit dem Fracarro-Sys- tem eingesetzt werden. Der Auslieferzustand ist zum Global Invacom System kompatibel. Zur Konfiguration wird ein ASTRO GUT Programmer an den mit “H” gekennzeichneten Ausgang des AOE WB angeschlossen. -
Seite 26: Systembeschreibung
Signale übertragen. Das Signal wird einer Laserdiode zugeführt. Der Laser hat üblicherweise eine Ausgangsleistung von +5 bis +8 dBm. Die Laser werden mit unterschiedlichen optischen Wellenlän- gen angeboten. Der AOE WB ist eingangsseitig wellenlängenmäßig breitbandig. Er wandelt zunächst das DRAFT VERSION optische in ein elektrisches Signal. - Seite 27 Systembeschreibung Für das Global Invacom System werden nur Frequenzoffsets benötigt. Alle ASTRO Einkabelumsetzer beherr- schen diese Konfiguration. Die Konfiguration für Fracarro ist komplexer. Nur SEV 581, 582, 584, 588, 984 Einkabelumsetzer können auf Fracarro-Signalzuführung konfiguriert werden. An den Empfangsgeräten sind keine besonderen Anpas- sungen erforderlich.
-
Seite 28: Warten Und Instandsetzen
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer bzw. Installateur entstehen. Bei Funktionsstörungen muss das Gerät daher vom Netz getrennt und autorisiertes Fachpersonal hinzuge- zogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Seite 28 Anleitung AOE WB - Version 07-2021A... -
Seite 29: Fehler Suchen
Prüfen Sie, ob der Anschluss der Koaxialkabel korrekt ist und keine • Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden sind. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den DRAFT VERSION ASTRO-Kundendienst. Seite 29 Anleitung AOE WB - Version 07-2021A... -
Seite 30: Technische Daten
Ausgangsfrequenzbereich H [MHz] 450 - 2800 Versorgungsspannung 8 - 20 Leistungsaufnahme < 2 Abmessungen [mm] 39,5 x 106,5 x 20 Zulässige Umgebungstemperatur [°C] -20…+50 Schirmung / EMV CE (EN 60728-2), Klasse A Seite 30 Anleitung AOE WB - Version 07-2021A... - Seite 31 DRAFT VERSION...
- Seite 32 Internet: www.astro-kom.de Alle in dieser Dokumentation enthaltenen Informationen wurden nach bestem Wissen kontrolliert. Für Schäden, die im Zusammenhang mit der Verwendung dieser Anleitung entstehen, kann die Firma ASTRO nicht haftbar gemacht werden. Betriebsanleitung Betriebsanleitung AOE WB - Version 07-2021A...
