olympia electronics GR-7605 Bedienungsanleitung

4. SPEKTRUMANALYSATOR
Der Spektrumanalysator-Modus sucht nach einen verfügbaren Frequenzbereich der voreingestellten
Kanäle, um einen geeigneten RF-Kanal für ein drahtloses Netzwerk auszuwählen, der frei von RF-
Übertragungen ist. Dieser Modus stellt einen analogen Signalpegelmesser dar, der von der Software
ausgeführt wird.
Unter „SONSTIGE OPTIONEN > MULTIFUNK. DEVICES", wählen Sie die Option „SPECTRUM
ANALYZER" und wählen Sie das angegebene Gerät (identifiziert durch die USB-Seriennummer) aus.
Klicken Sie dann auf „Ausgewählte hinzufügen".Gehen Sie zurück und wählen Sie „SPECTRUM
ANALYZER".
Nach dem Starten des Vorgangs beginnt das System, die verfügbaren RF-Kanäle nach anderen
Übertragungen in der Nähe zu durchsuchen. Das Diagrammpegel zeigt den gemessenen
Signalstärkepegel auf jedem Kanal an.
Es wird empfohlen, den Spektrumanalysator eine Minute lang laufen zu lassen (Proben zu sammeln).
Verwenden Sie für optimale Ergebnisse einen tragbaren PC (Laptop), um den gesamten
Abdeckungsbereich des drahtlosen Netzwerks zu scannen.
Wählen Sie am Ende des Verfahrens den weniger genutzten RF-Kanal, der frei von Übertragungen ist, um

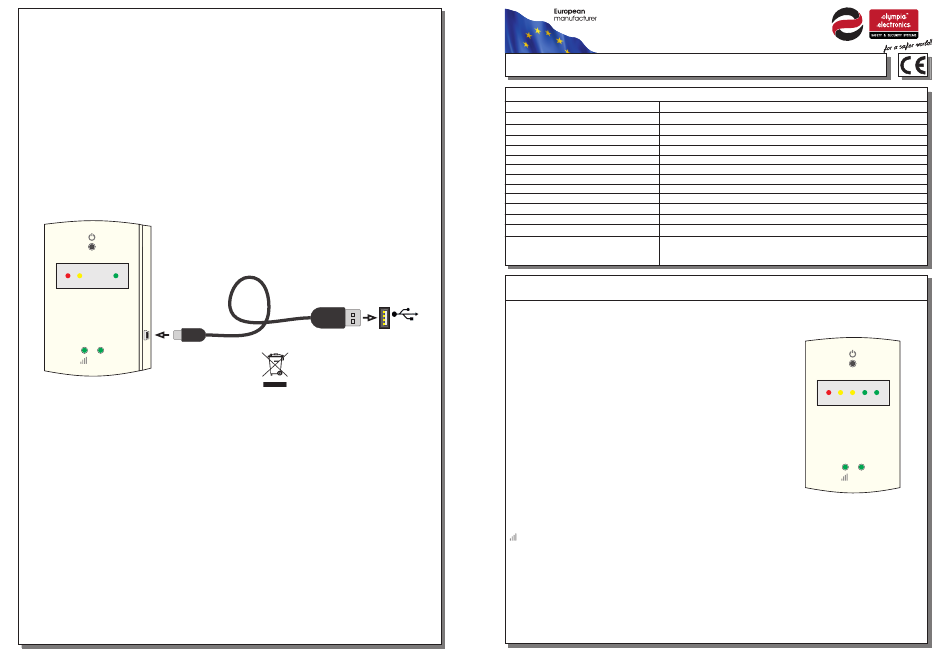

USB-Kabelverbindung:
USB CHA LOW CUT SYS
I II III IIII IIIII
RSSI TESTER
RF
GARANTIE
Olympia Electronics garantiert die Qualität, den Zustand und die gute Funktionsfähigkeit der Ware. Die
Garantiezeit wird im offiziellen Katalog von Olympia Electronics, sowie in den jedem Produkt beiliegenden
technischen Datenblättern, angegeben.
Die Garantie ist ungültig wenn:
-der Verbraucher nicht die Gebrauchsanweisungen folgt.
-der Verbraucher selbst das Produkt umbaut und ändert.
-eine dritte Person, außer den Technikern von Olympia Electronics, das Produkt repariert ohne die
schriftliche Genehmigung des Herstellers. Defekte Produkte können innerhalb der Garantiezeit zur
Reparatur oder zum Austausch an unsere Firmenadresse eingesandt werden. Olympia Electronics behält
sich das Recht vor, eingesandte Ware zu reparieren oder zu ersetzen und dies dem Käufer je nach Ursache
des Schadens in Rechnung zu stellen. Olympia Electronics behält sich ebenfalls das Recht vor, dem Käufer
die Transportkosten zu berechnen. Notleuchten werden von Olympia Electronics erst dann ersetzt, wenn
sich dies durch unsere technische Abteilung als notwendig erweist. Im Falle des Ersatzes einer defekten
Notleuchte werden weder die Kosten für die Entfernung des fehlerhaften Produktes noch die Kosten für die
Installation des neuen Produktes von Olympia Electronics übernommen. Und dies weil die Installation des
gekauften Produktes nicht Teil der zwischen den Verkäufer und den Verbraucher vereinbarten vertraulichen
Verpflichtungen ist.
FIRMENSITZ
72 km Umgehungsstraße Thessaloniki – Katerini, PLZ 60300, Postfach 06 Eginio Pierias Griechenland
www.olympia-electronics.com
info@olympia-electronics.gr
Seite 4 von 4
USB 2.0
Werfen Sie dieses Gerät nicht
in den üblichen Hausmüll. Bei
Elektronik-Recycling-Stellen
fachgerecht entsorgen. Nicht
erhitzen oder verbrennen!
Nicht kurzschließen! Nicht quetschen!
Nicht auseinanderbauen!
923760500_10_001
GR-7605 RSSI Tester / USB Gateway
TECHNISCHE DATEN
VERSORGUNGSSPANNUNG
LEISTUNGSAUFNAHME
Tx/Rx-FREQUENZBEREICH
Tx Sendeleistung
AUTONOMIE
GEHÄUSE
GEEIGNETE UMGEBUNGSTEMPERATUR
LAGERTEMPERATUR
RELATIVE LUFTFEUCHTIGKEIT
GEWICHT
ABMESSUNGEN (LXBXH)
GARANTIE
BATTERIETYP
3.6V / 240mAh NiMH (wiederaufladbar, nicht austauschbar)
HERGESTELLT NACH
ETSI EN 301 489-1 V1.9.2, ETSI EN 301 489-3 V1.6.1,
Vielen Dank für Ihr Vertrauen in unsere Produkte
Olympia Electronics - Europäischer Hersteller
Der GR-7605 RSSI Tester / Gateway ist ein Multifunktionsgerät und
verfügt über 4 Betriebsarten:
·• RSSI Tester
·• Installationswerkzeug
·• USB Gateway
·• Spektrumanalysator
Der RSSI-Tester ist ein mobiles Handgerät und wird über einen internen
A k k u m i t S t r o m v e r s o r g t . D a m i t d e r R S S I - Te s t e r a l s
Installationswerkzeug, USB Gateway und Spektrum Analyzer arbeiten
kann ist eine aktive USB-Verbindung mit einem PC wo die GR-7600
Software istalliert ist, erforderlich.
Eigenschaften:
• 5 LED-Leisten mit Doppelanzeige (SYSTEM / RSSI)
• Systemstatusanzeige
• 1x Mini-USB-Anschluss
• Wiederaufladbare Ni-MH-Batterie
• 2 Stunden Autonomie
• Tragbar (RSSI-Tester-Modus) oder wandmontiert
• Auto-Power-OFF-Funktion (nach 10 Minuten Inaktivität)
• Bei 5 Stunden Aufladezeit => 90% der vollen Aufladung erreicht
LED Anzeigen:
: Signal (Leuchtfeuer) LED (Grün):
• Blinkt im USB Gateway Modus / Installationswerkzeug Modus
• EIN im RSSI-Tester-/Spektrumanalysator-Modus.
RF
: RF/Rx LED (Grün):
• Blinkt beim Empfangen von Daten im USB-Gateway-/ Installationswerkzeug Modus,
• EIN im RSSI-Tester-/Spektrumanalysator-Modus.
Standardeinstellungen:
• SID = 00000001 • RF Channel = 13 (869.525MHz)
Seite 1 von 4
4.9V to 5.1V (USB)
0.7W / 0.14A (max)
868 - 870MHz
11dBm
2 Stunden
ABS/PC
o
0 bis 50 C
o
-40 bis 70 C
Bis zu 95%
117gr.
110 x 71 x 28 mm
2 Jahre
EN 62311:2008, EN 62368-1:2014 +AC:2015,
ETSI EN 300 220-2 V3.2.1
USB CHA LOW CUT SYS
I II III IIII IIIII
RSSI TESTER
RF
923760500_10_001
