5
Elektrische Installation
d
Gefahr!
Lebensgefahr durch Stromschlag an
spannungsführenden Anschlüssen!
Schalten Sie vor Arbeiten am Gerät
die Stromzufuhr ab und sichern Sie
sie vor Wiedereinschalten.
Das Betätigen des Netzschalters am
Heizgerät reicht nicht aus, um alle
Klemmen des Systems spannungsfrei
zu schalten.
Installationsanleitung Schnittstelle 0-10 V VR 34 0020017083_00
Elektrische Installation 5
0-10 V Schnittstelle anschließen
1

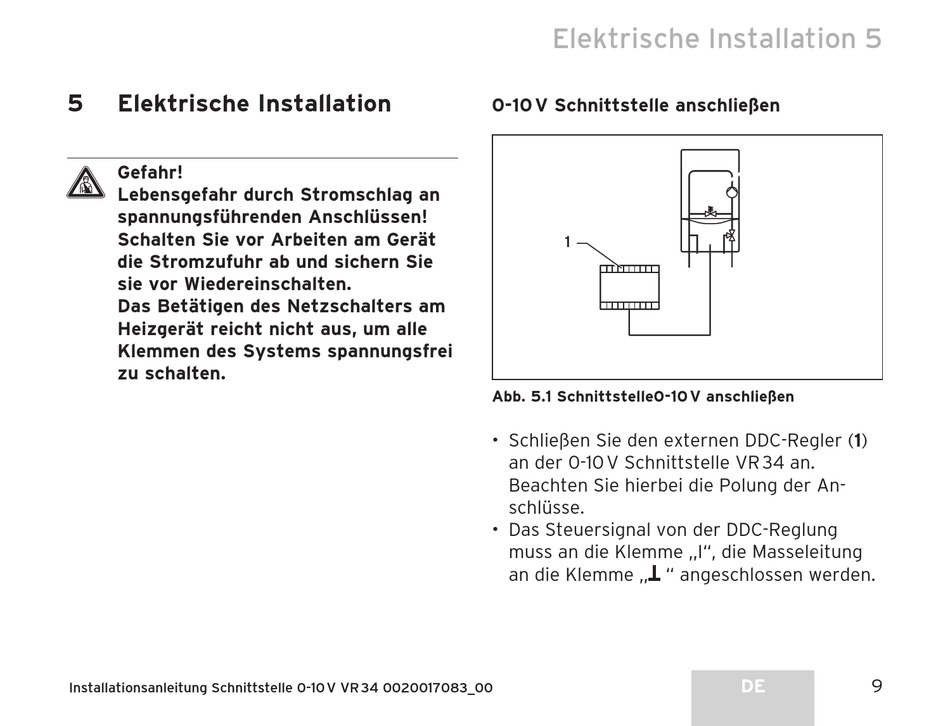

Abb. 5.1 Schnittstelle0-10 V anschließen
• Schließen Sie den externen DDC-Regler (1)
an der 0-10 V Schnittstelle VR 34 an.
Beachten Sie hierbei die Polung der An-
schlüsse.
• Das Steuersignal von der DDC-Reglung
muss an die Klemme ,,I", die Masseleitung
an die Klemme ,, " angeschlossen werden.
DE
9
