Alphacool ES Distro Plate C1 Kurzanleitung

EN ACCESSORIES
2x Screw plug / Verschlussschraube / Bouchon à vis
Read the safety instructions before starting
the installation.

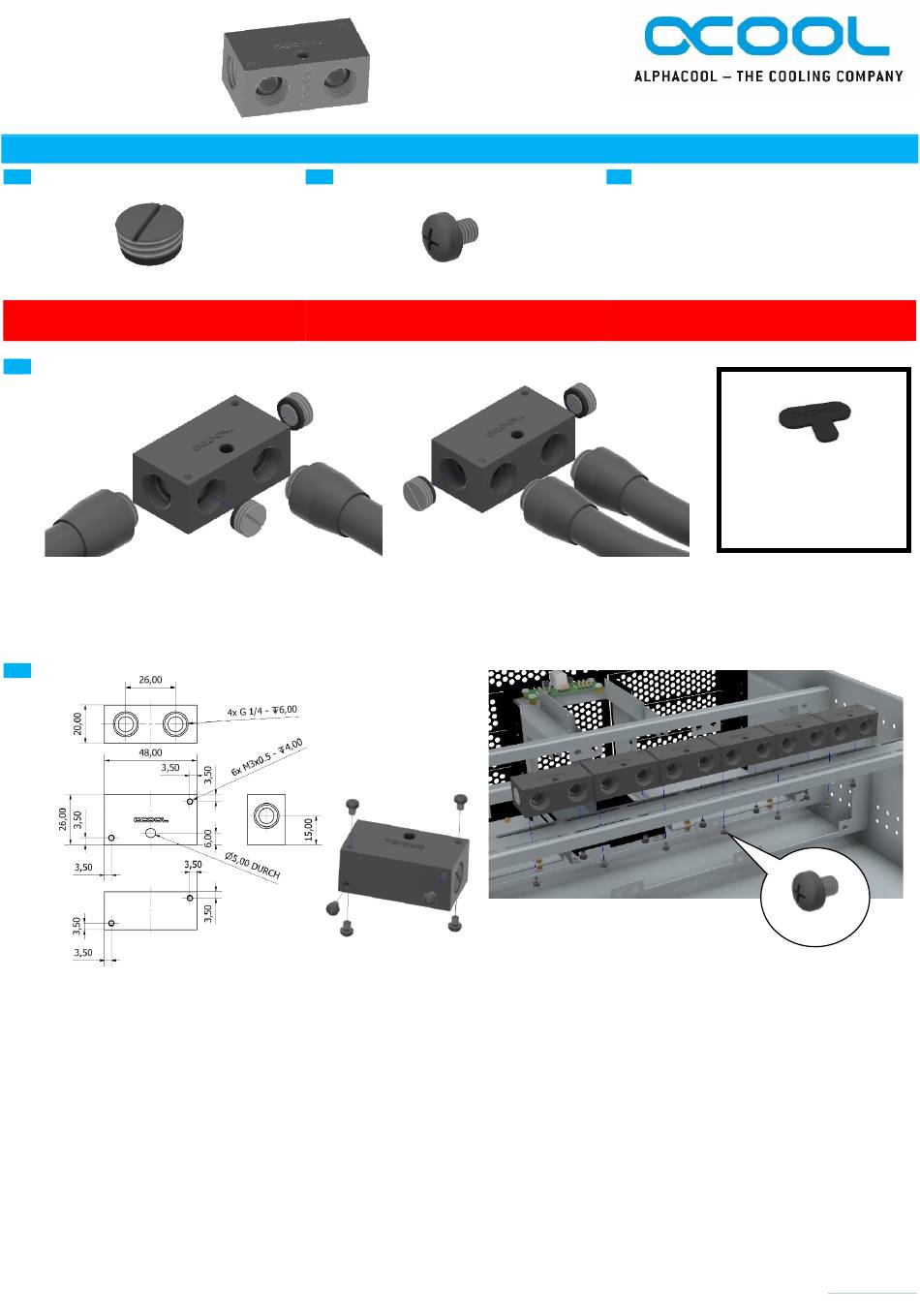

MOUNTING
1.
In the fittings are all connections to each other. This
way different possibilities can be realized. Make sure
that all unused connections are closed with screw
plugs.
2.
Mount the distributor in a free space in the housing.
There are two mounting options available. The position
of the screws is shown in the detailed drawing.
1. mount the distributor with the M3x4
screws.
2. you use the 5mm hole.
Alphacool ES housings are prepared for mounting the
distributors. For other housing manufacturers
in both cases it is very likely that you will have to drill
the holes in your housing. Be careful not to leave any
peeps in the case and damage the hardware. Alphacool
does not assume any warranty for this.
Read the examples on the back side.
ALPHACOOL INTERNATIONAL GMBH, MARIENBERGER STRAßE 1, 38122 BRAUNSCHWEIG,
GENERAL MANAGERS: ANDREAS RUDNICKI, NATHANAEL DRAHT, FABIAN NOELTE.
WEEE-REG.-NR.: DE 544444, TRADE REGISTER: AMTSGERICHT BRAUNSCHWEIG HRB 202390, VAT.ID.NR.: DE27058421, TAX NUMBER: 13/207/02047
DE ZUBEHÖR
4x M3x4
Lesen Sie die Sicherheitshinweise, bevor Sie
mit der Installation beginnen.
MONTAGE
Alle Anschlüsse sind miteinander verbunden. Dadurch
stehen vielseitige Kombinierungsmöglichkeiten zur
Verfügung. Alle nicht verwendeten
Anschlussmöglichkeiten müssen zwingen mit einer
Verschlussschraube verschlossen werden.
Montieren sie den Verteiler an einen freien Platz im
Gehäuse. Ihnen stehen zwei Montagemöglichkeiten zu
Verfügung. Die Position der Schrauben entnehmen sie
der Detailzeichnung.
1. Sie montieren den Verteiler mit den M3x4
Schrauben.
2. Sie nutzen das 5mm Loch.
Alphacool ES Gehäuse sind für die Montage der
Verteiler vorbreitet. Bei anderen Gehäuseherstellen ist
es sehr wahrscheinlich, dass sie die Löcher in ihr
Gehäuse bohren müssen. Achten sie darauf das keine
Metallspänen im Gehäuse bleiben welche die Hardware
beschädigen können. Alphacool übernimmt hierfür
keine Gewährleistung.
Lesen sie die Beispiele auf der Rückseite.
Alphacool ES Distro Plate C1
FR ACCESSOIRES
Lisez les instructions de sécurité avant de
commencer l'installation.
LE MONTAGE
EN: Use the screw plug tool.
Verschlussschrauben-Tool.
FR: Utilisez l'outil de bouchage
Dans les pièces de raccordement, toutes les connexions
sont reliées entre elles. De cette façon, différentes
possibilités peuvent être réalisées. Assurez-vous que
toutes les connexions non utilisées sont fermées par des
bouchons à vis.
Installez le distributeur dans un espace libre du boîtier.
Deux options de montage sont disponibles. La position
des vis est indiquée dans le dessin détaillé.
1. monter le distributeur avec les vis M3x4.
2. vous utilisez le trou de 5 mm.
Les boîtiers Alphacool ES sont préparés pour le montage
des distributeurs. Pour les autres fabricants de logements
dans les deux cas, il est très probable que vous deviez
percer les trous de votre logement. Faites attention à ne
pas laisser de traces dans le boîtier et à ne pas
endommager le matériel. Alphacool n'assume aucune
garantie à cet égard.
Lisez les exemples au verso.
SUPPORT: +45 (0) 531 28874 – 0, FAX +45 (0) 531 28874 – 22, E-MAIL:
DE: Nutzen Sie das
à vis.
INFO@ALPACOOL.COM
02092020/1609
