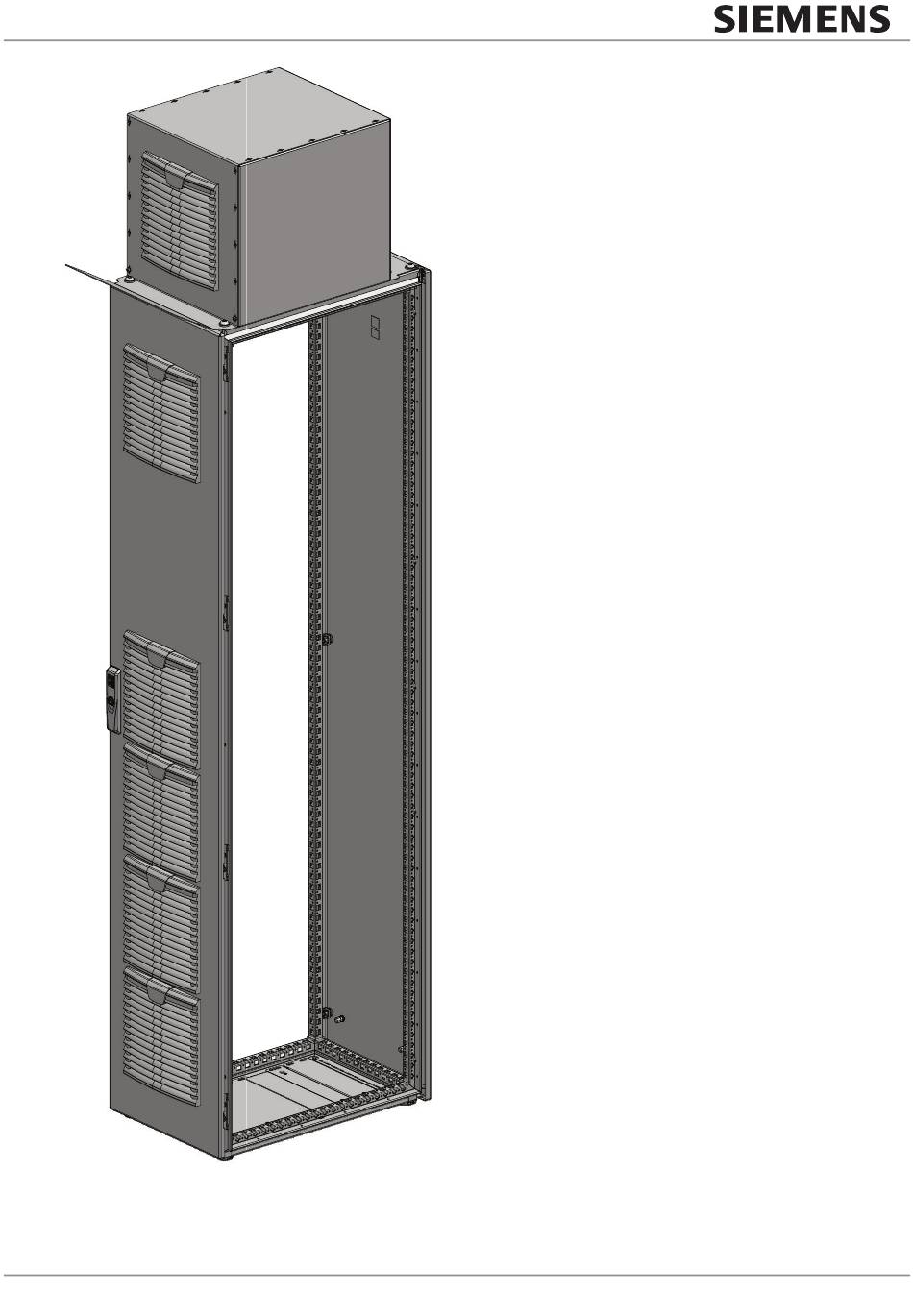

- Seite 1 OEM-Kit for SINAMICS S120 Chassis-2 Montage des High-Kit Assembly High Kit Schutzart-Kit High für Schrankbreite 400 mm Protection Kit High for cabinet width 400mm Product ID: 6SL3760-4CV00-0JA0 Document: A5E48010014D...
- Seite 2 OEM-Kit for SINAMICS S120 Chassis-2 Warnung Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Bei Nichtbeachtung der Sicherheitshinweise und Restrisiken in der zugehörigen Dokumentation können Unfälle mit schweren Verletzungen oder Tod auftreten. • Halten Sie die Sicherheitshinweise der zugehörigen Gerätedokumentation ein. •...
- Seite 3 OEM-Kit for SINAMICS S120 Chassis-2 Lieferumfang des Schutzart-Kit High für Schrankbreite 400 mm Delivery scope of Protection Kit High for cabinet width 400mm MENGE / QUANTITY POSITION NAME Dachhaube / Roof hood Selbstklebendes Dichtband / Self-adhesive sealing Anleitung / Manual Document: A5E48010014D...
- Seite 4 OEM-Kit for SINAMICS S120 Chassis-2 Ø 6,5 (2x) 432,6 419,8 1625 85,2 73,6 Maßbild für Ausschnitt im Dachblech für den Abluftkanal des mechanischen Installations-Kits (Maßangaben in mm) Dimension drawing for cutout in top cover for the exhaust duct of the mechanical installation kits (dimensions in mm) Montage des Dachblechs: Siehe Schrankdokumentation Assembly of top cover: See the cabinet documentation Montage des mechanischen Einbausatzes:...
- Seite 5 OEM-Kit for SINAMICS S120 Chassis-2 Befestigen der selbstklebenden Dichtung auf dem Bodenblech der Dachhaube Attach of self-adhesive sealing to bottom of roof hood Document: A5E48010014D...
- Seite 6 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Montage der Dachhaube Assembly of roof hood MENGE WERKZEUG QUANTITY TOOLS POSITION NAME Schraube M12 (Teil des Lieferumfangs Rittal-Schrank) 8 mm Screw M12 (part of Rittal cabinet delivery scopes) Unterlegscheibe D12 (Teil des Lieferumfangs Rittal-Schrank) Washer D12 (part of Rittal cabinet delivery scopes) Document: A5E48010014D...
- Seite 7 OEM-Kit for SINAMICS S120 Chassis-2 Montage der Ausgangsfilter: Siehe Dokumentation der Ausgangsfilter Assembly of outlet filter: See the documentation of outlet filter Montage der Ausgangsfilter und des Lüftungsgitters Assembly of outlet filter and ventilation grid MENGE WERKZEUG QUANTITY TOOLS POSITION NAME Rittal No.
