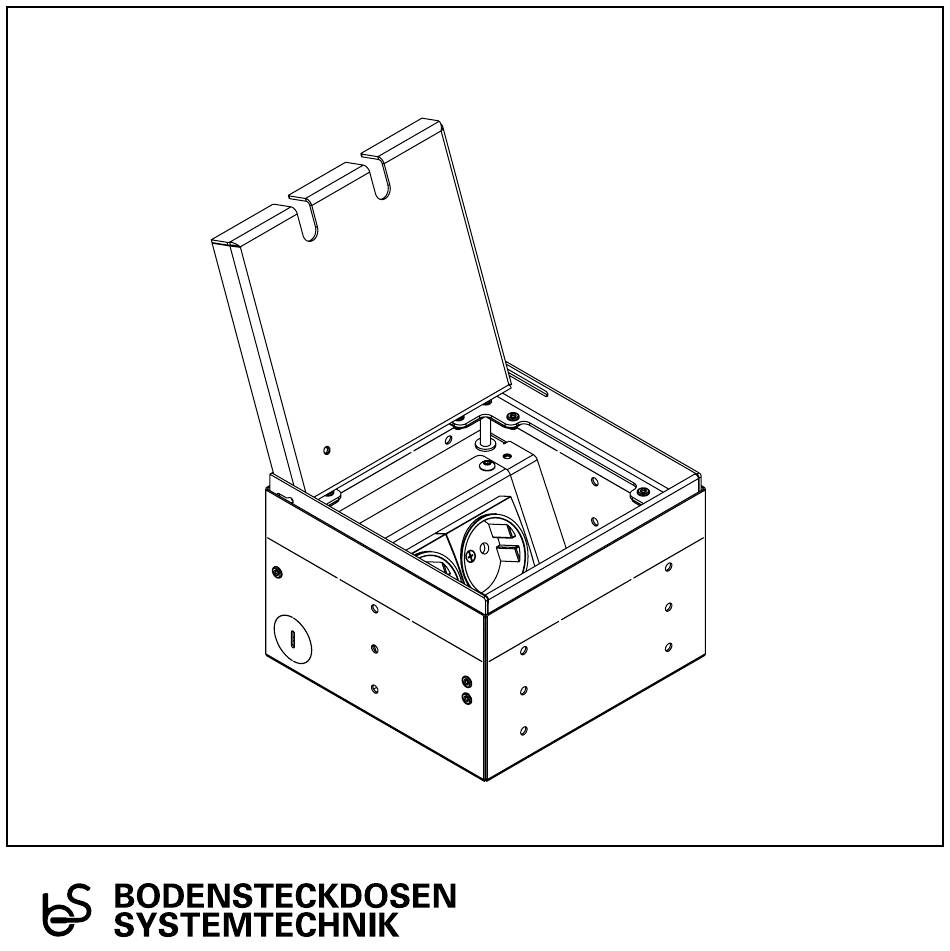

- Seite 1 Bedienungsanleitung Instruction Manual 8902B...
- Seite 2 Inhalt/Contents Technische Daten und Gebrauchshinweise ....3 Produktbeschreibung ............4 Montageanleitung ..............5 Product description .............. 4 Technical data and instructions for use .......12 Assembly instructions ............13...
-
Seite 3: Technische Daten
Einbaumaße Zuleitungen Nivellierbar Schutzart Belastbarkeit 155 x 157 x 2 x seitlich, 2 x hinten, Flächenlast 8902B 30 mm IP20 90–120 mm 2 x unten, Ø 25 mm max. 120 kg Gebrauchshinweise Um eine anhaltende Funktion der Bodensteckdose • Pflegehinweis: Das Produkt ist für die Trocken- zu gewährleisten sind folgende Hinweise zu... - Seite 4 8902B Bezeichnung/Designation: Deckel/Lid Rahmen/Frame Nivellierschrauben/Leveling screw Geräteträger/Device carrier Box/Box...
- Seite 5 Montageanleitung Schritt 1 Schritt 2 Den Deckel abnehmen und den Eine Styrodurplatte (SP) auf das Fundament (F) Geräteträger von der Box abmontieren. kleben. Anschließend die Box auf die Styrodurplatte (SP) kleben (oder mit Schrauben (M4) im Fundament) verdübeln. Danach die Leerrohre (L) an die Box ...
- Seite 6 Schritt 3 Einen Randdämmstreifen (RS) (Estrichdämmstreifen) umlaufend an der Box befestigen. Die obere Öffnung der Box mit einem Pappdeckel (PD) oder Styrodur abdecken.
- Seite 7 Schritt 4 Auf dem Boden eine Dämmschicht (Polystyrol) (P) verlegen. Anschließend den Estrich (E) gießen. Nachdem der Estrich (E) getrocknet ist, die Abdeckung (PD) von der Box entfernen.
- Seite 8 Schritt 5 Die Geräte anschließen und den Geräteträger in die Box einschrauben. Den Bodenbelag (B) im Raum verlegen und den Deckel mit Belag (B) auskleben. Umlaufend um die Dose, Platz für eine Flexfuge (FF) frei lassen. Mithilfe der Nivellier- schrauben ...
- Seite 9 Schritt 6 Flexfuge (FF) aus Silikon oder Kork einsetzen. Schließlich den Deckel wieder in den Rahmen installieren. Die Bodensteckdose ist nun erfolgreich eingebaut. (Siehe Querschnitt unten).
- Seite 10 Achtung! Sollte die Höhe des Bodenbelags (B) niedriger ausfallen als die Höhe der Bodensteckdose (unter 100 mm), können die perforierten Laschen (G) an der oberen Boxkante heraus- gebrochen werden.
- Seite 11 Ansicht im Querschnitt mit herausgebrochenen Laschen. (B) Bodenbelag, (E) Estrich, (F) Fundament, (FF) Flexfuge, (P) Polystyrol-Dämmschicht.
- Seite 20 Irrtümer und technische Änderungen vorbehalten. Errors and technical changes reserved. BS Bodensteckdosen Systemtechnik GmbH Dingerdisser Str. 36 | 33699 Bielefeld | Tel +49 521 9892780 info@bodensteckdosen.com | www.bodensteckdosen.com...
