Gebrauchsanleitung

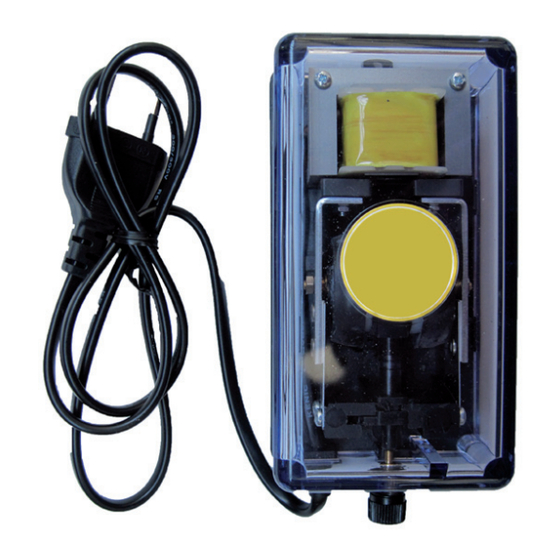

Kleinstkompressor
Zubehör Niveauschaltung
Die Verwendung des Kleinstkompressors zur ständigen Lufteinperlung
in das Messrohr (Staurohr) vermindert die Gefahr einer Verstopfung und
macht die Niveauschaltung noch sicherer.
Technische Daten
Max.
Volu-
Be-
Druck
men-
triebsge-
strom
räusch
[mbar]
[l/h]
[dBA]
300
250
< 38
1.
Bauteile

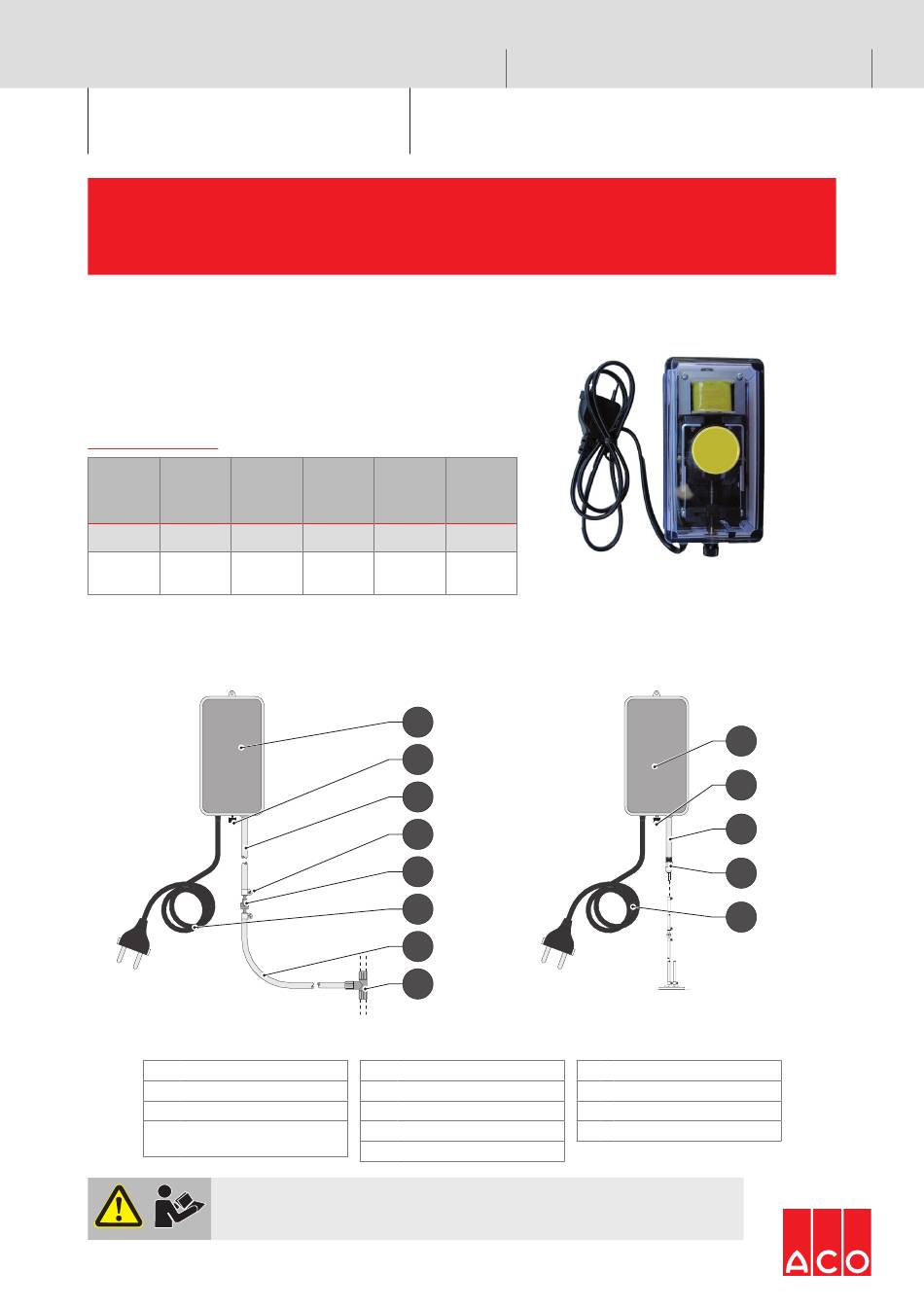

Folgende Abbildungen zeigen den Aufbau der Liefereinheiten des Kleinstkompressors und ermöglichen eine eindeutige
Zuordnung der Beschreibungen in den weiteren Kapiteln.
Abb. 1: Liefereinheit 0150.25.45
1 = Gehäuse
2 = Einstellknopf/Luftstrom
3 = Schlauch Ø6 x 4, 100 mm
4 = Anschlussverschraubung
4 - 6 mit Schlauchtülle
Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung
aufmerksam lesen.
An Endnutzer übergeben und bis zur Produktentsorgung aufbewahren.
Original-Gebrauchsanleitung_V1.0
Leist-
Maße
An-
ungs-
(LxBxH)
schluss
auf-
Druck-
nahme
seite
[W]
[mm]
[mm]
130 x 70
5
4/6
x 50
13
12
11
10
9
8
7
6
5 = Anschlusskabel mit Stecker
6 = T-Einschraubverschraubung
7 = Schlauch Ø6 x 4, 500 mm
8 = Anschlusskabel mit Stecker
9 = Rückschlagventil
A C O H a u s t e c h n i k
Ausgabe: 2011-10-31
Abb. 2: Liefereinheit 0150.25.46
10 = Schlauchschelle
11 = Schlauch Ø6 x 4, 500 mm
12 = Einstellknopf/Luftstrom
13 = Gehäuse
1
2
3
4
5
Werbung
Inhaltszusammenfassung für ACO Haustechnik 0150.25.45
- Seite 1 50 Bauteile Folgende Abbildungen zeigen den Aufbau der Liefereinheiten des Kleinstkompressors und ermöglichen eine eindeutige Zuordnung der Beschreibungen in den weiteren Kapiteln. Abb. 1: Liefereinheit 0150.25.45 Abb. 2: Liefereinheit 0150.25.46 1 = Gehäuse 5 = Anschlusskabel mit Stecker 10 = Schlauchschelle...
- Seite 2 Gehäuse Kleinstkompressor (2) an der Wand anhalten und mit ➔ Schraube befestigen. Lufteinperlung anschließen, Liefereinheit 0150.25.45 Die Leitungen und Anschlussteile sind im Lieferumfang des Kleinstkompressors enthalten. ACHTUNG Die Leitung ist stetig steigend und frostsicher zu verlegen. ACHTUNG Funktionsstörung bei nicht fachgerechter Längenanpassung der Leitung möglich.
- Seite 3 Schlauchende (2, 100 mm lang) über Aufnahme (1) des Kleinstkom- ➔ pressors (5) stecken. Anderes Schlauchende (2, 100 mm lang) in Aufnahme der ➔ Aufschraubverbindung (3) stecken und verklemmen. Separate Liefereinheit (4) auf Schlauchtülle der Aufschraubver- ➔ bindung (3) stecken und mit Schlauchschelle befestigen. Schuko-Steckdose anbringen Der Kleinstkompressor hat eine 1,5 m lange Anschlussleitung mit Schuko-Stecker.
- Seite 4 A C O H a u s t e c h n i k Bei Fragen zu dem Kleinstkompressor und dieser Gebrauchsanleitung steht Ihnen unser ACO Service gerne zur Verfügung. ACO-Service Im Gewerbepark 11c D 36457 Stadtlengsfeld Tel.: + 49 36965 819-444 Fax: + 49 36965 819-367 service@aco-online.de...
