Renogy HUB Bedienungsanleitung

Renogy HUB Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
KOMMUNIKATION
HUB
Version 1.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renogy HUB

Inhaltszusammenfassung für Renogy HUB

  • Seite 1 KOMMUNIKATION Version 1.1...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen Mit dem Kommunikation Hub können Sie mehrere Renogy Geräte mit einem RJ45-Port und einem RS485-Kommunikationsprotokoll an einem BT-2 Bluetooth module verbinden. Damit können Sie mit einem Handy mehrere Geräte gleichzeitig überwachen. Hauptmerkmale Mehrere Geräte gleichzeitig mit einem Bluetooth-Modul überwachen.

  • Seite 3: Identifizierung Von Teilen

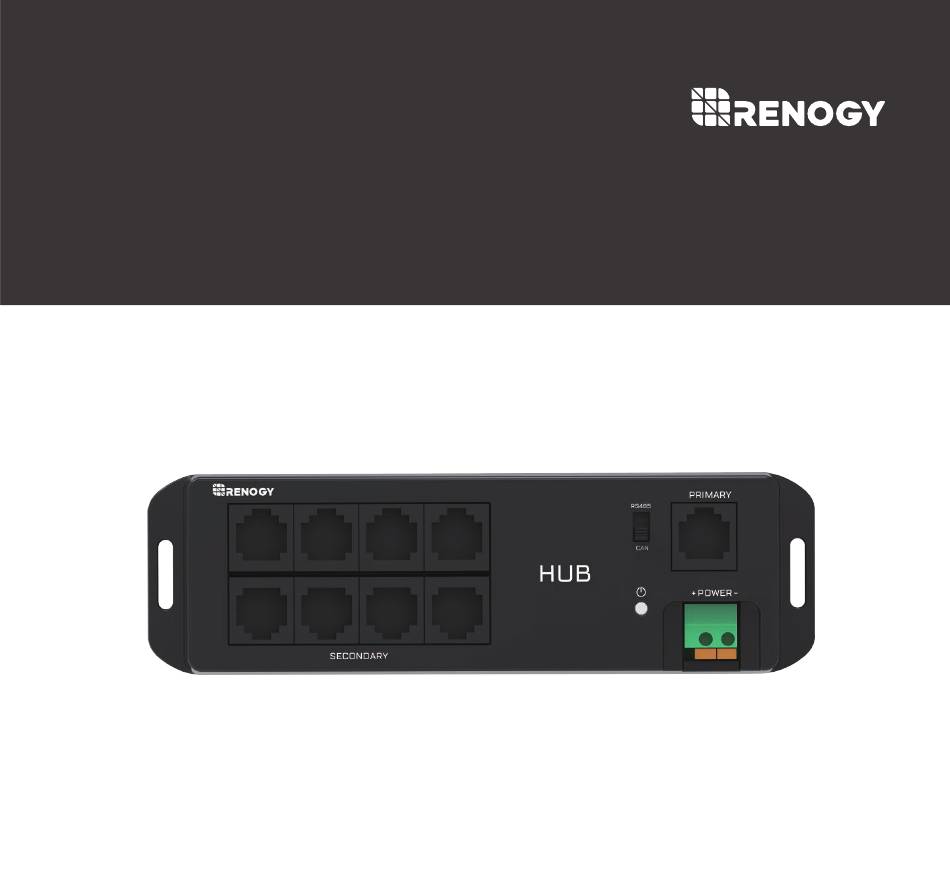

    Identifizierung von Teilen RS485/CAN Schalter PRIMÄR SEKUNDÄR Verbindungsanzeige ENERGIE...

  • Seite 4: Betrieb

    Betrieb Verbindung Wenn Sie zum ersten Mal mehrere Renogy-Geräte über den HUB mit Bluetooth verbinden, muss jedes Gerät mit dem HUB verbunden und auf Renogy DC Home App SEPARAT registriert werden.Dieser Vorgang ist notwendig, um jedem Gerät eine Adresse zuzuweisen,was gleichbedeutend mit ,,ID card'' ist.
  • Seite 5 Schritt 2 Verbinden Sie das BT-2 Bluetooth-Modul mit der PRIMARY-Port des HUBs. Wählen Sie RS485 aus.
  • Seite 6 Schritt 3 Ein Renogy-Gerät mit dem HUB verbinden, dann auf DC Home-App das Gerät registrieren Nehmen wir die Smart Lithium Batterie als Beispiel. Den UP-Port des Akkus mit einem SECONDARY-Port des HUBs über einen Kommunikationskabel verbinden.Telefon/Tablet mit BT-2 über Bluetooth auf dem Renogy DC Home-App verbinden.
  • Seite 7 Schritt 4 Bevor das nächste Gerät angeschlossen wird,soll das vorherige Gerät von der SECONDARY-Port getrennt werden.Wiederholen Sie Schritt 3, um ein anderes Renogy-Gerät zu verbinden.Das Bild zeigt den Anschluss von Laderegler an den HUB.
  • Seite 8 Schritt 5 Wiederholen Sie Schritt 4, um andere Geräte zu verbinden. Das bild zeigt den Anschluss an Wechselrichter an den HUB.
  • Seite 9 Schritt 6 Alle Geräte noch einmal daran anschließen, dann werden sie automatisch verbunden zur App.

  • Seite 10: Kompatible Modelle

    Kommunikationsstatusanzeiger Der grüne Kommunikationsanzeiger Status Hinweise Dauerhaft(Grün) RS485 Link-Anzeiger Flash(Grün) Kompatible Modelle Kompatible Modelle Alle Renogy-Geräte mit RJ45-Port Communication Protocol RS485 und CAN Port Type RJ45...

  • Seite 11: Technische Daten

    1. Die Android-Version der Renogy DC Home APP steht zum Download auf Renogy.com und im Google Play Store. Suchen Sie im Google Play Store nach “Renogy DC Home ” . 2. Suchen Sie für die IOS-Version nach “Renogy DC Home” im App Store.
  • Seite 12 RENOGY.COM Renogy reserves the right to change the contents of this manual without notice. https://ca.renogy.com 2775 E Philadelphia St, Ontario, CA 91761, USA supportca@renogy.com 909-287-7111 www.renogy.com support@renogy.com https://au.renogy.com supportau@renogy.com 苏州高新区科技城培源路1号5号楼-4 400-6636-695 https://uk.renogy.com https://www.renogy.cn supportuk@renogy.com support@renogy.cn https://www.renogy.jp https://de.renogy.com supportjp@renogy.com supportde@renogy.com...
