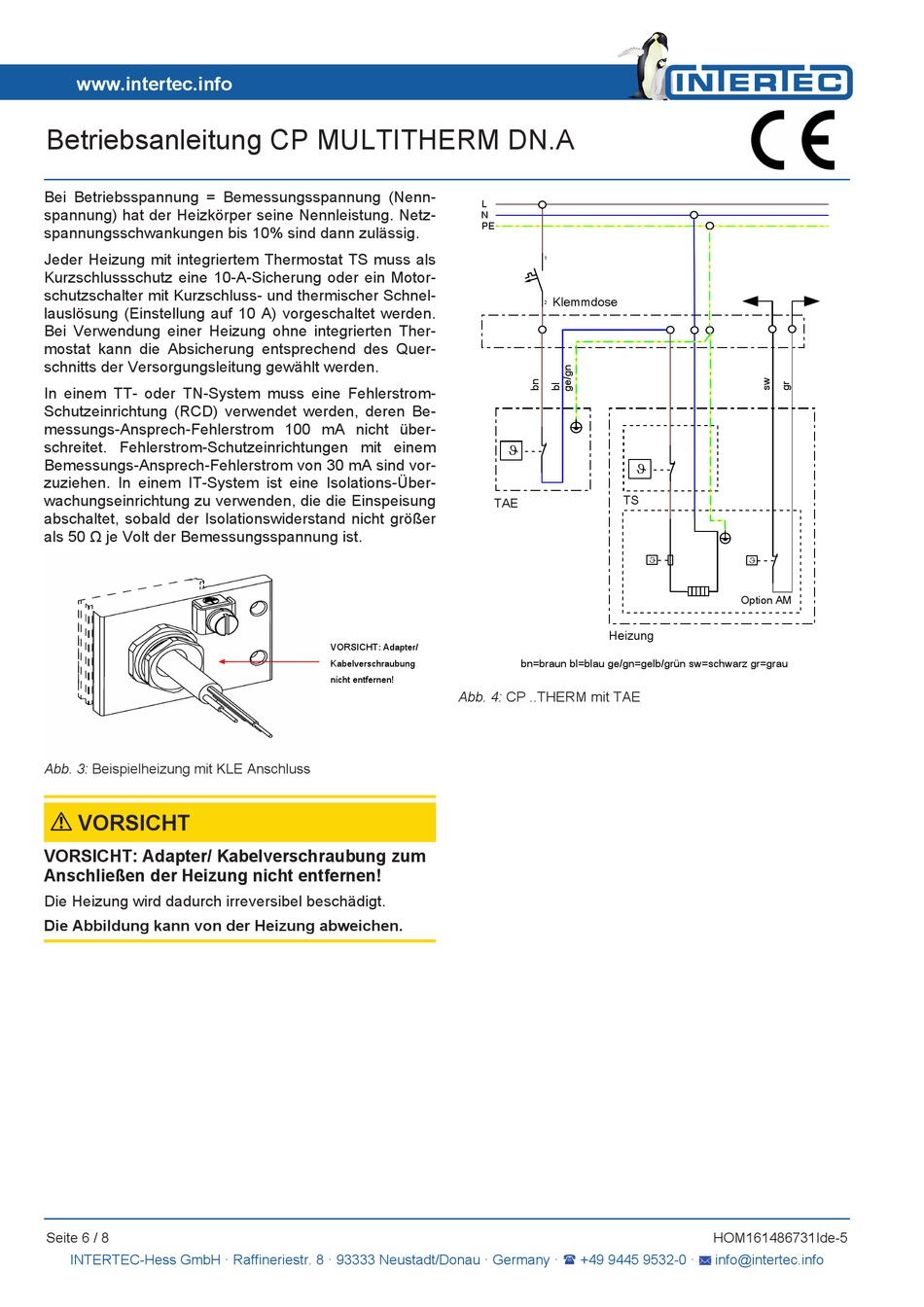

Betriebsanleitung CP MULTITHERM DN.A
Bei Betriebsspannung = Bemessungsspannung (Nenn-
spannung) hat der Heizkörper seine Nennleistung. Netz-
spannungsschwankungen bis 10% sind dann zulässig.
Jeder Heizung mit integriertem Thermostat TS muss als
Kurzschlussschutz eine 10-A-Sicherung oder ein Motor-
schutzschalter mit Kurzschluss- und thermischer Schnel-
lauslösung (Einstellung auf 10 A) vorgeschaltet werden.
Bei Verwendung einer Heizung ohne integrierten Ther-
mostat kann die Absicherung entsprechend des Quer-
schnitts der Versorgungsleitung gewählt werden.
In einem TT- oder TN-System muss eine Fehlerstrom-
Schutzeinrichtung (RCD) verwendet werden, deren Be-
messungs-Ansprech-Fehlerstrom 100 mA nicht über-
schreitet. Fehlerstrom-Schutzeinrichtungen mit einem
Bemessungs-Ansprech-Fehlerstrom von 30 mA sind vor-
zuziehen. In einem IT-System ist eine Isolations-Über-
wachungseinrichtung zu verwenden, die die Einspeisung
abschaltet, sobald der Isolationswiderstand nicht größer
als 50 Ω je Volt der Bemessungsspannung ist.
Abb. 3: Beispielheizung mit KLE Anschluss
VORSICHT
VORSICHT: Adapter/ Kabelverschraubung zum
Anschließen der Heizung nicht entfernen!
Die Heizung wird dadurch irreversibel beschädigt.
Die Abbildung kann von der Heizung abweichen.
Seite 6 / 8
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
L
N
PE
TAE
VORSICHT: Adapter/
Kabelverschraubung
nicht entfernen!
Abb. 4: CP ..THERM mit TAE
1
Klemmdose
2
J
J
TS
J
Heizung
bn=braun bl=blau ge/gn=gelb/grün sw=schwarz gr=grau
+49 9445 9532-0 ·
J
Option AM
HOM161486731Ide-5
