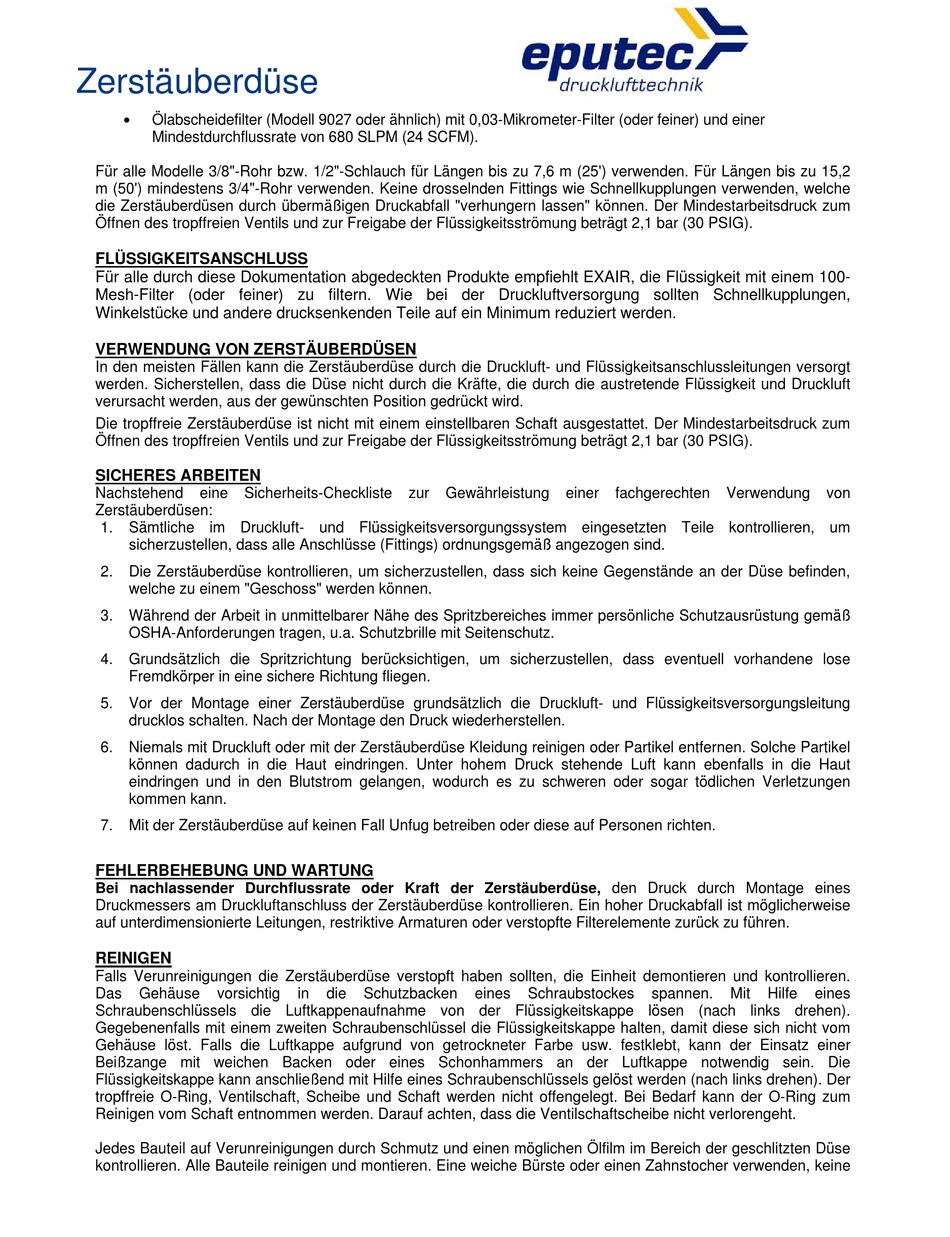

Eputec Modell 901318 Montage Und Wartung Seite 2
Zerstäuberdüse
Ölabscheidefilter (Modell 9027 oder ähnlich) mit 0,03-Mikrometer-Filter (oder feiner) und einer
Mindestdurchflussrate von 680 SLPM (24 SCFM).
Für alle Modelle 3/8"-Rohr bzw. 1/2"-Schlauch für Längen bis zu 7,6 m (25') verwenden. Für Längen bis zu 15,2
m (50') mindestens 3/4"-Rohr verwenden. Keine drosselnden Fittings wie Schnellkupplungen verwenden, welche
die Zerstäuberdüsen durch übermäßigen Druckabfall "verhungern lassen" können. Der Mindestarbeitsdruck zum
Öffnen des tropffreien Ventils und zur Freigabe der Flüssigkeitsströmung beträgt 2,1 bar (30 PSIG).
FLÜSSIGKEITSANSCHLUSS
Für alle durch diese Dokumentation abgedeckten Produkte empfiehlt EXAIR, die Flüssigkeit mit einem 100-
Mesh-Filter (oder feiner) zu filtern. Wie bei der Druckluftversorgung sollten Schnellkupplungen,
Winkelstücke und andere drucksenkenden Teile auf ein Minimum reduziert werden.
VERWENDUNG VON ZERSTÄUBERDÜSEN
In den meisten Fällen kann die Zerstäuberdüse durch die Druckluft- und Flüssigkeitsanschlussleitungen versorgt
werden. Sicherstellen, dass die Düse nicht durch die Kräfte, die durch die austretende Flüssigkeit und Druckluft
verursacht werden, aus der gewünschten Position gedrückt wird.
Die tropffreie Zerstäuberdüse ist nicht mit einem einstellbaren Schaft ausgestattet. Der Mindestarbeitsdruck zum
Öffnen des tropffreien Ventils und zur Freigabe der Flüssigkeitsströmung beträgt 2,1 bar (30 PSIG).
SICHERES ARBEITEN
Nachstehend
eine
Sicherheits-Checkliste
Zerstäuberdüsen:
1.
Sämtliche im Druckluft- und Flüssigkeitsversorgungssystem eingesetzten Teile kontrollieren, um
sicherzustellen, dass alle Anschlüsse (Fittings) ordnungsgemäß angezogen sind.
2.
Die Zerstäuberdüse kontrollieren, um sicherzustellen, dass sich keine Gegenstände an der Düse befinden,
welche zu einem "Geschoss" werden können.
3.
Während der Arbeit in unmittelbarer Nähe des Spritzbereiches immer persönliche Schutzausrüstung gemäß
OSHA-Anforderungen tragen, u.a. Schutzbrille mit Seitenschutz.
4.
Grundsätzlich die Spritzrichtung berücksichtigen, um sicherzustellen, dass eventuell vorhandene lose
Fremdkörper in eine sichere Richtung fliegen.
5.
Vor der Montage einer Zerstäuberdüse grundsätzlich die Druckluft- und Flüssigkeitsversorgungsleitung
drucklos schalten. Nach der Montage den Druck wiederherstellen.
6.
Niemals mit Druckluft oder mit der Zerstäuberdüse Kleidung reinigen oder Partikel entfernen. Solche Partikel
können dadurch in die Haut eindringen. Unter hohem Druck stehende Luft kann ebenfalls in die Haut
eindringen und in den Blutstrom gelangen, wodurch es zu schweren oder sogar tödlichen Verletzungen
kommen kann.
7.
Mit der Zerstäuberdüse auf keinen Fall Unfug betreiben oder diese auf Personen richten.
FEHLERBEHEBUNG UND WARTUNG
Bei nachlassender Durchflussrate oder Kraft der Zerstäuberdüse, den Druck durch Montage eines
Druckmessers am Druckluftanschluss der Zerstäuberdüse kontrollieren. Ein hoher Druckabfall ist möglicherweise
auf unterdimensionierte Leitungen, restriktive Armaturen oder verstopfte Filterelemente zurück zu führen.
REINIGEN
Falls Verunreinigungen die Zerstäuberdüse verstopft haben sollten, die Einheit demontieren und kontrollieren.
Das
Gehäuse
vorsichtig
Schraubenschlüssels die Luftkappenaufnahme von der Flüssigkeitskappe lösen (nach links drehen).
Gegebenenfalls mit einem zweiten Schraubenschlüssel die Flüssigkeitskappe halten, damit diese sich nicht vom
Gehäuse löst. Falls die Luftkappe aufgrund von getrockneter Farbe usw. festklebt, kann der Einsatz einer
Beißzange mit weichen Backen oder eines Schonhammers an der Luftkappe notwendig sein. Die
Flüssigkeitskappe kann anschließend mit Hilfe eines Schraubenschlüssels gelöst werden (nach links drehen). Der
tropffreie O-Ring, Ventilschaft, Scheibe und Schaft werden nicht offengelegt. Bei Bedarf kann der O-Ring zum
Reinigen vom Schaft entnommen werden. Darauf achten, dass die Ventilschaftscheibe nicht verlorengeht.
Jedes Bauteil auf Verunreinigungen durch Schmutz und einen möglichen Ölfilm im Bereich der geschlitzten Düse
kontrollieren. Alle Bauteile reinigen und montieren. Eine weiche Bürste oder einen Zahnstocher verwenden, keine
zur
Gewährleistung
in
die
Schutzbacken
eines
einer
fachgerechten
Schraubstockes
spannen.
Verwendung
von
Mit
Hilfe
eines
