Bedienungs- und Installationsanleitung

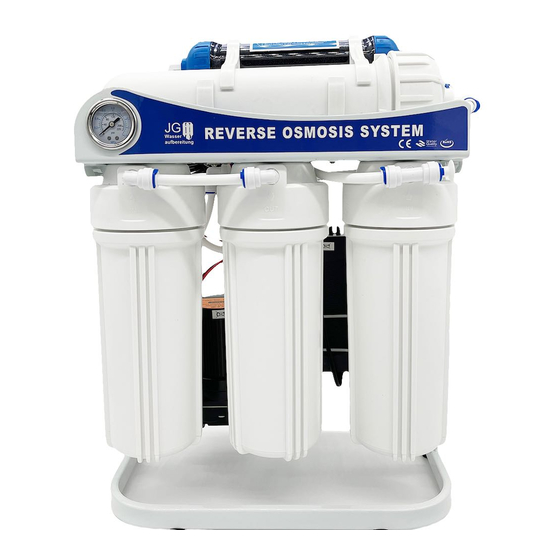

600 GPD Commercial 12 Stunden Dauerbetrieb
Sehr geehrte Kundin, sehr geehrter Kunde,
wir beglückwünschen Sie zum Kauf dieser hochwertigen Umkehrosmoseanlage der neuesten Generation!
Sie haben sich für ein Qualitätsprodukt von JG entschieden, das den hohen Standard zur
Trinkwasseraufbereitung erfüllt.
Ihre Wasserqualität wird durch den Gebrauch einer Umkehrosmoseanlage deutlich verbessert.
Genießen Sie ab jetzt perfekt gefiltertes Wasser in reinster, unbelasteter Form. Die 600GPD PureFlow, 5-
stufige Umkehrosmoseanlage, bietet Ihnen dafür die besten Voraussetzungen.
Diese Anleitung erklärt Ihnen wie Sie die Anlage in wenigen Schritten in Betrieb nehmen. Bitte lesen
Sie sich die Anleitung Vorab sorgfältig durch.
Bei Unklarheiten oder Fragen zur Anwendung nehmen Sie bitte Kontakt mit uns auf. Wir wünschen Ihnen
schon jetzt viel Freude und mehr Genuss beim Wassertrinken.
Stand: Dezember 2015, Wasser-Shop24
Wichtige Informationen zu Ihrer neuen Umkehrosmoseanlage (bitte vor Inbetriebnahme lesen):
•
Unsere Umkehrosmoseanlagen werden grundsätzlich vor der Auslieferung einem umfassendem
Qualitätstest unterzogen. Es ist daher möglich, dass sich noch geringe Mengen Restwasser in den
Gehäusen befindet
•
Bitte bewahren Sie das Verpackungsmaterial, in dem die Anlage geliefert wurde, und die
Verschluss-Stopfen, auf. Im Falle einer Rücksendung zur Reparatur oder zur Lagerung bietet es
einen optimalen Schutz vor Beschädigungen und Auslaufen der Anlage.
•
Bitte führen Sie keine Veränderungen an der Anlage durch, ohne dies vorher mit uns abgestimmt zu
haben. Es könnten hierdurch Schäden an der Anlage und/oder Umgebung entstehen.
•
Der Einbau muss Fachgerecht durchgeführt werden. Eine Installation durch einen Installateur /
Fachmann ist daher empfehlenswert. Der Einbau kann mit handwerklichem Geschick auch selbst
durchgeführt werden, befolgen Sie daher aber unbedingt die Anweisungen in der Anleitung. Bei
Unklarheiten sollten Sie jedoch unbedingt die Hilfestellung eines Fachmanns in Anspruch nehmen.
•
Bei Fragen zu Ihrer Anlage stehen wir Ihnen selbstverständlich jederzeit gerne zur Verfügung.
Umkehrosmoseanlage 5-stufig
SEITE: 1
Werbung
Verwandte Anleitungen für JG 600 GPD
Inhaltszusammenfassung für JG 600 GPD
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde, wir beglückwünschen Sie zum Kauf dieser hochwertigen Umkehrosmoseanlage der neuesten Generation! Sie haben sich für ein Qualitätsprodukt von JG entschieden, das den hohen Standard zur Trinkwasseraufbereitung erfüllt. Ihre Wasserqualität wird durch den Gebrauch einer Umkehrosmoseanlage deutlich verbessert.
- Seite 2 Inhalt und mitgeliefertes Zubehör: 1 x 600 GPD PureFlow, 5-stufige Umkehrosmoseanlage 1 x Druckerhöhungspumpe + Netzteil Wasserhahn optional, je nach Auswahl: 1 x Edelstahlwasserhahn mit Metallkartusche und Schnellanschluss oder 1 x Basic Wasserhahn mit Keramikdichtung und Schnellanschluss oder 1 x Ohne Wasserhahn 3 x Vorfilter, 10“:...
- Seite 3 Wasserhahn optional: Das Umkehrosmosesystem ist optional, je nach Auswahl, mit einem Edelstahlwasserhahn oder einem Basic Wasserhahn oder Ohne Wasserhahn lieferbar. Edelstahlwasserhahn Basic Wasserhahn OHNE Wasserhahn 1. Erklärung der Hauptfunktionen des Wasserfilters PureFlow Die Umkehrosmoseanlage ist wie folgt konfiguriert: 1. Filterstufe: PP Sedimentfilter 5µm: RECHTS – entfernt grobe Partikel wie z.B. Sand, Rost, Chlor, Kalk 2.
- Seite 4 Standsicherheit. Kombinierter Wand- & Standbügel. 10. Vorfilter mit 10“ Standard Filtergehäuse 11. Qualitätsware von JG - ist zertifizierter Member der Water Quality Association und ist ISO 9001:2000 zertifiziert. Die Anlage ist ROHS konform. ROHS Bauteile, NSF-Standard, CE, WEEE Registrierung.
- Seite 5 Wichtige Informationen Bitte vor Inbetriebnahme lesen: • Unsere Umkehrosmoseanlagen werden grundsätzlich vor der Auslieferung einem umfassendem Qualitätstest unterzogen. Es ist daher möglich, dass sich noch geringe Mengen Restwasser in den Gehäusen befindet • Bitte bewahren Sie das Verpackungsmaterial, in dem die Anlage geliefert wurde, auf. Im Falle einer Rücksendung zur Reparatur oder zur Lagerung bietet es einen optimalen Schutz vor Beschädigungen •...
- Seite 6 7. Einbau der Membrane / Membranwechsel: Das Membrangehäuse ist mit speziellen Anschluss-Winkeln versehen. Diese sind um 360° beweglich und können einfach entfernt und wieder angeschlossen werden. Die Anschluss-Winkel selbst verfügen über je 2 Dichtungen, die optimale Sicherheit gewährleisten. Entfernen am Membrangehäuse-Deckel den blauen Sicherungs-Clip Ziehen Sie den Anschluss-Verbinder (Winkel) aus dem Membrangehäuse, heben Sie es ggf.
-
Seite 7: Hinweise Zur Installation
Schrauben Sie auf der anderen Seite des Wasserzufuhr-Ventils die Leitung vom Kaltwasser wieder an. Legen Sie um das Gewinde vom Absperrhahn ca. 6 bis 7 Lagen Teflonband. Schrauben Sie nun den Absperrhahn in die seitliche Schrauböffnung vom Wasseranschlussstück (Wasserzufuhr). Schrauben Sie nun die Mutter vom Absperrhahn ab und stecken diese über den weißen Schlauch 1/4“, der die Umkehrosmose- anlage mit dem Leitungswasser versorgt. - Seite 8 9. Installation / Wasserhahn (optional) optional: Edelstahlwasserhahn / BASIC Wasserhahn / Ohne Wasserhahn Montage-Set inkl. 2 Anschlussarten: 1 x Verschraubung mit Quetschdichtung 1 x Schnellanschluss 7/16" IG x 6mm Schlauchanschluss einfach auf die Gewindestange aufschrauben - Fertig! Installation: Bevor Sie mit der Montage des Wasserhahnes beginnen, wählen Sie eine geeignete Position aus. Stellen Sie sicher, dass der Wasserhahn ausreichend in die Spüle reicht.
- Seite 9 10. Anschluss der Anlage 10.1 Anschluss der Schlauchleitungen Wassereingang (rot) Verbinden Sie hier den Schlauch für den Wassereingang / Leitungswasser. Osmosewasser /Reinwasser (blau) – Verbinden Sie hier den Schlauch mit dem Wasserhahn. 3. Abwasser (schwarz) – Verbinden Sie hier den Schlauch mit der Abwasserschelle am Siphon. Entfernen Sie nach und nach die Verschluss-Stopfen aus den Anschlüssen.
- Seite 10 Niveau einpendeln, wenn keine Aktivierungs- / Mineralisierungsfilter nachgeschaltet sind. *Die Leistung und Qualität des Reinwassers der 600 GPD PureFlow Umkehrosmoseanlage ist abhängig von der Wasserbeschaffenheit des Leitungswassers, so wie Temperatur, Leitwert, Härtegrad und PH- Wert. Bei einem durchschnittlichen Leitungswasser von ca. 250 ppm ist ein Reinwasser mit einem Leitwert von ca.
- Seite 11 Der Aktivkohlefilter sollte bei normaler Haushaltsnutzung alle 6 Monate getauscht werden 14. Störungshinweise und Abhilfe Empfehlungen Fehler Fehlergrund Fehlerbehebung Verbinden Sie das Gerät mittels Keine Verbindung zum Stromnetz Netzstecker mit dem Stromnetz Das Gerät springt nicht an Geringer Wasserdruck oder kein Wasser Überprüfen Sie den Wasserdruck Niederdruckschalter Fehlfunktion Tauschen Sie den Niederdruckschalter...
- Seite 12 16. Technische Daten Reinwasser / Abwasserverhältnis ca. 1 : 2 Liter 3 x Vorfilter im 10“ Filtergehäuse 1 x 600 GPD Membrane - bis zu 2200 Liter Tagesleistung An - und Abschaltautomatik, Schnellverbinder leistungsstarke, geräuscharme Booster Pumpe 24V/DC - 2,6A Modell: JF-1650 Laufzeit max.
