Inhaltszusammenfassung für HD C3CX

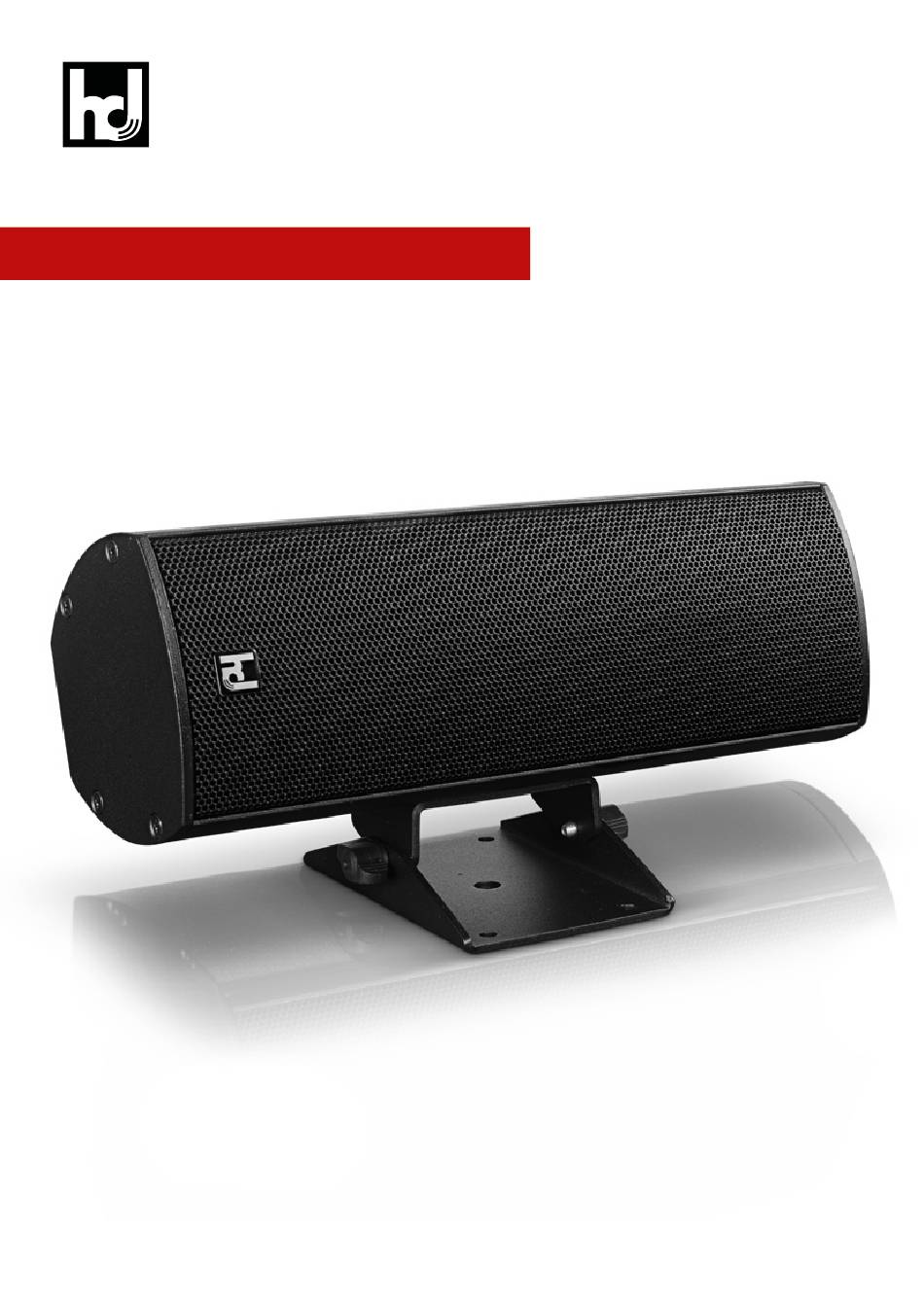

- Seite 1 C3CX ® Commercial Stick Harmonic Design Bedienungsanleitung DE Manual_C3CX_1V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd C3CX Lautsprecher sicher auf. Die jeweils aktuellste Version dieses Dokuments steht auf der Harmonic Design Internetseite zum Download ®... - Seite 3 Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd C3CX Lautsprecher ..........................6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen ............................8 2.1.3. Spezifikationen ............................9 2.1.4. Abstrahlverhalten und Frequenzgang ....................9 2.2.
-
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. - Seite 5 Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS...
-
Seite 6: Produktbeschreibung
C3CX Lautsprecher Produktbeschreibung Der hd C3CX ist ein passiver 2 1⁄2-Wege Klein- Lautsprecher bestückt mit zwei 3“-Tieftonchassis und einem 3,5“-Koax-Lautsprecher mit 1“-Tweeter mit erweitertem linearen Frequenzgang. Der Betrieb kann über jeglichen Leistungsverstärker auch ohne DSP erfolgen und macht den hd C3CX zur optimalen Lösung für dezentrale oder kleine Beschallungs-... - Seite 7 C3CX Lautsprecher Bauteile 1. Abbildung – Übersicht hd C3CX 1 Gehäusedeckel 2 Frontgitter mit innenliegenden Akustikschaum 3 Aluminium Gehäuse 4 Logo 5 Bodendeckel 6 8x Schrauben DIN 7982 4,2 x 19 mm 7 T-Nut 8 2x Vierkantmutter mit M6x10 Schraube zur Befesti- gung von Halterungen 9 Kabeleinlass mit Ø...
-
Seite 8: Abmessungen
C3CX Lautsprecher Abmessungen 2. Abbildung – Abmessungen in mm | Manual_C3CX_1V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Spezifikationen
Abmessungen (B x H x T) 108 x 280 x 104 mm Abstrahlverhalten und Frequenzgang Die folgenden Grafiken 3 und 4 zeigen die Abstrahl- winkel eines hd C3CX Lautsprechers über die Frequenz anhand von Schalldruck-Isobaren. Abbildung 5 zeigt den Impedanzverlauf des Lautsprechers. Abbildung 6 zeigt den Frequenzgang mit DSP Preset des Lautspre- chers. - Seite 10 C3CX Lautsprecher Aufbau Lautsprecher + Lautsprecher – Der hd C3CX Lautsprecher ist für den stehenden und 1– 2– hängenden, vertikalen und horizontalen Betrieb kons- truiert. Hierfür gibt es bei Harmonic Design verschie- ® Klemme + – n.a. n.a. denes Zubehör, um den Lautsprecher sicher zu befes- tigen.
-
Seite 11: Anschluss Bei Festinstallation Von Säulen- Lautsprechern
C3CX Lautsprecher Anschluss bei Festinstallation von Säulen- lautsprechern Der Lautsprecher verfügt über einen Kabeleinlass mit 8 mm Durchmesser auf der Gehäuserückseite. Dieser befindet sich innerhalb der T-Nut unten, rückseitig des Logos. Dieser dient zum unsichtbaren Anschluss von festinstallierten Lautsprechern in der Wandmontage. -
Seite 12: Betrieb
C3CX Lautsprecher Betrieb Lautsprecher der hd C-Serie können an linearen Standardverstärkern betrieben werden. Für eine opti- male Performance empfehlen wir die Verwendung der von Harmonic Design zur Verfügung gestellten Presets ® und spezifizierten Systemverstärkern. HINWEIS Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der Endstufe verbinden. -
Seite 13: Halterungen Und Montage
C3CX Lautsprecher Halterungen und Montage ACHTUNG ACHTUNG Es werden immer alle dem Lautsprecher beiliegen- Achten Sie bei der Montage der Wandhalterung den L-Winkel zur Wandmontage benötigt. Verwen- und dessen Wandbefestigungsplatte auf eine aus- den Sie niemals nur einen L-Winkel wenn bei einem reichende Tragfähigkeit der Wand/Decke und deren... -
Seite 14: Montage Von Wandhalterungen Bei Säulenlautsprechern
C3CX Lautsprecher Montage von Wandhalterungen bei Säulen- lautsprechern Der Lautsprecher verfügt über eine durchgängige T-Nut auf der Rückseite. Diese dient zur Montage von verschiedenen Wandhalterungen. Nutzen Sie dazu die mitgelieferten M6 Vierkantmuttern und M6x10 Schrauben. Sollten diese ab Werk nicht bereits in die T-Nut eingesetzt sein, können Sie diese wie nachfol-... - Seite 15 C3CX Lautsprecher K&M Wandhalterung 24471 und 24481 Zur Befestigung des Lautsprechers an einer Wand. Für eine Festinstallation Benötigtes Werkzeug: • Kreuzschlitz-Schraubendreher (Philips #PH3) • 1 Schraubenschlüssel 13 mm für M8 1. Entfernen Sie die Abdeckkappe an der Wandhalte- rung der unteren M8 Schraube und lösen diese, da- mit Sie die Halterung mit Winkelaufdruck abnehmen 19.
- Seite 16 C3CX Lautsprecher K&M Stativ-Neigeadapter 19780 Montageadapter Mithilfe des K&M 19780 Stativ-Neigeadapters und dem optional erhältlichen Montageadapter Art. 900858 kann der Lautsprecher auf einem Lautsprecherstativ oder Distanzstange befestigt werden. Verwenden Sie bitte ausschließlich das mitgelieferte Zubehör und ge- hen wie folgt vor: Benötigtes Werkzeug:...
- Seite 17 UniBracket. Mobile Aufstellung auf einer Bühnenkante oder auf dem Boden als Monitor 1. Schrauben Sie die hd UniBracket mit der im Liefer- umfang enthaltenen M6 Mini-Wing Schraube in die M6 Vierkantmutter in der T-Nut auf der Rückseite des Lautsprechers. Sollte diese nicht bereits ab Werk...
- Seite 18 C3CX Lautsprecher Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. Das Säulenlautsprecher-Gehäu- se wird in diesem Fall komplett abgedichtet und mit einem 2 m langen, fest verkabelten Anschlusskabel versehen.
-
Seite 19: Anschluss Von Säulenlautsprechern Mit 100V-Übertrager
C3CX Lautsprecher Anschluss von Säulenlautsprechern mit 100V-Übertrager Der Lautsprecher verfügt über einen Kabeleinlass mit 8 mm Durchmesser auf der Gehäuserückseite. Dieser befindet sich innerhalb der T-Nut unten, rückseitig des Logos. Dieser dient zum unsichtbaren Anschluss von festinstallierten Lautsprechern in der Wandmon- tage. -
Seite 20: Transport Und Lagerung
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 21: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd C3CX des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 22 Notizen | Manual_C3CX_1V0_DE Harmonic Design Audiotechnik GmbH...
- Seite 23 Notizen Harmonic Design Audiotechnik GmbH Manual_C3CX_1V0_DE |...
- Seite 24 Harmonic Design Engineered Audiotechnik GmbH Made In Germany Rudolf-Diesel-Straße 11 DE-74382 Neckarwestheim + 49 (0) 7133 / 900 8617 info@harmonic-design.com www.harmonic-design.com Harmonic Design Manual_C3CX_1V0_DE 07/2021 © Harmonic Design Audiotechnik GmbH...
