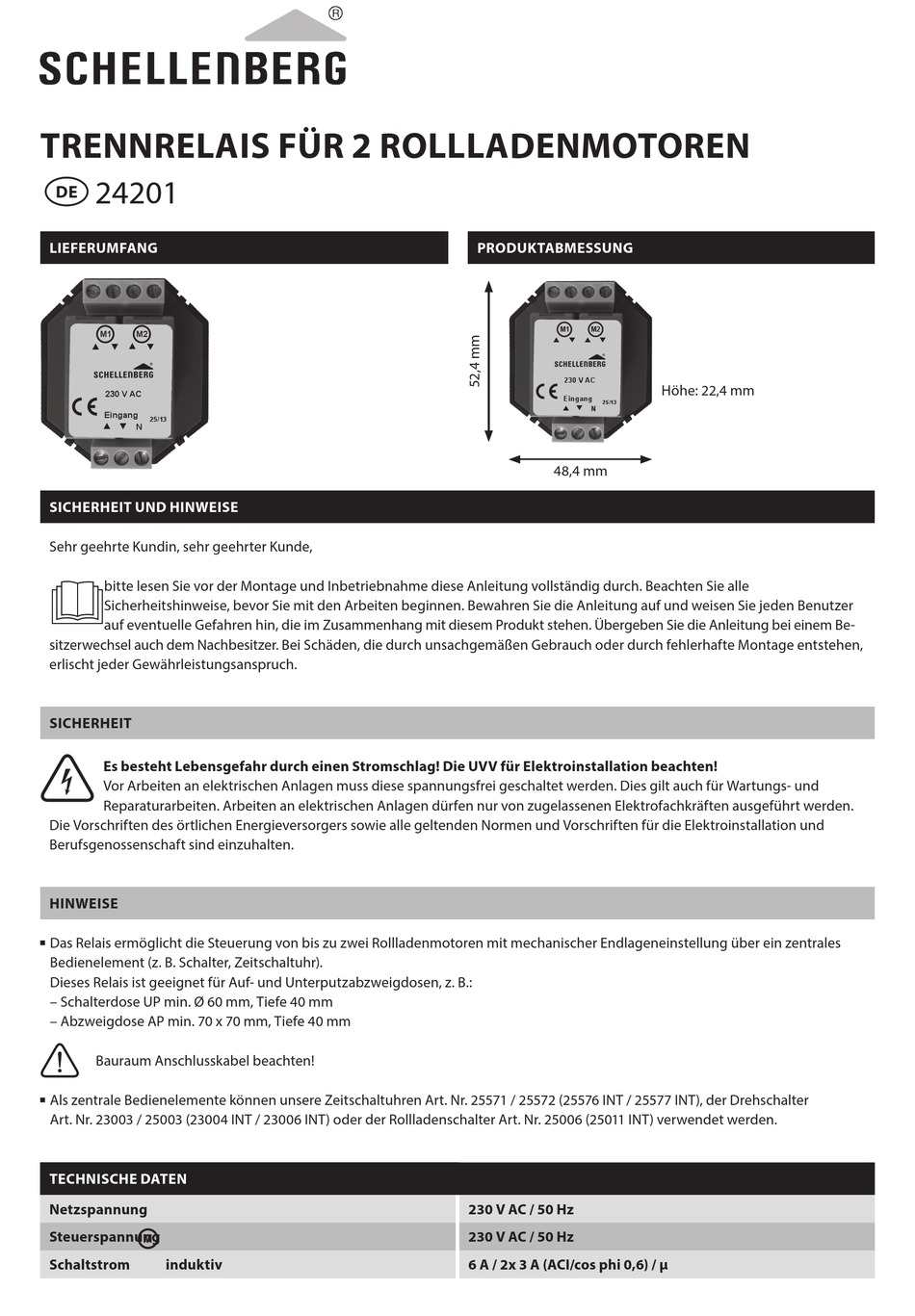

schellenberg 24201 Bedienungsanleitung

TRENNRELAIS FÜR 2 ROLLLADENMOTOREN
24201
DE

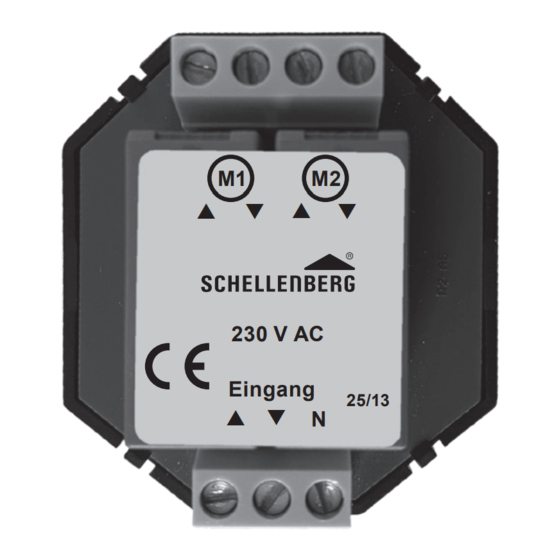

LIEFERUMFANG
M1 M2
 
230 V AC
Eingang
25/13

SICHERHEIT UND HINWEISE
Sehr geehrte Kundin, sehr geehrter Kunde,
bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle
Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer
auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Be-
sitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen,
erlischt jeder Gewährleistungsanspruch.
SICHERHEIT
Es besteht Lebensgefahr durch einen Stromschlag! Die UVV für Elektroinstallation beachten!
Vor Arbeiten an elektrischen Anlagen muss diese spannungsfrei geschaltet werden. Dies gilt auch für Wartungs- und
Reparaturarbeiten. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.
Die Vorschriften des örtlichen Energieversorgers sowie alle geltenden Normen und Vorschriften für die Elektroinstallation und
Berufsgenossenschaft sind einzuhalten.
HINWEISE
Das Relais ermöglicht die Steuerung von bis zu zwei Rollladenmotoren mit mechanischer Endlageneinstellung über ein zentrales
Bedienelement (z. B. Schalter, Zeitschaltuhr).
Dieses Relais ist geeignet für Auf- und Unterputzabzweigdosen, z. B.:
– Schalterdose UP min. Ø 60 mm, Tiefe 40 mm
– Abzweigdose AP min. 70 x 70 mm, Tiefe 40 mm
Bauraum Anschlusskabel beachten!
Als zentrale Bedienelemente können unsere Zeitschaltuhren Art. Nr. 25571 / 25572 (25576 INT / 25577 INT), der Drehschalter
Art. Nr. 23003 / 25003 (23004 INT / 23006 INT) oder der Rollladenschalter Art. Nr. 25006 (25011 INT) verwendet werden.
TECHNISCHE DATEN
Netzspannung
Steuerspannung
M
Schaltstrom induktiv
PRODUKTABMESSUNG
M1 M2
 
230 V AC
Eingang
25/13

48,4 mm
230 V AC / 50 Hz
230 V AC / 50 Hz
6 A / 2x 3 A (ACI/cos phi 0,6) / µ
Höhe: 22,4 mm
