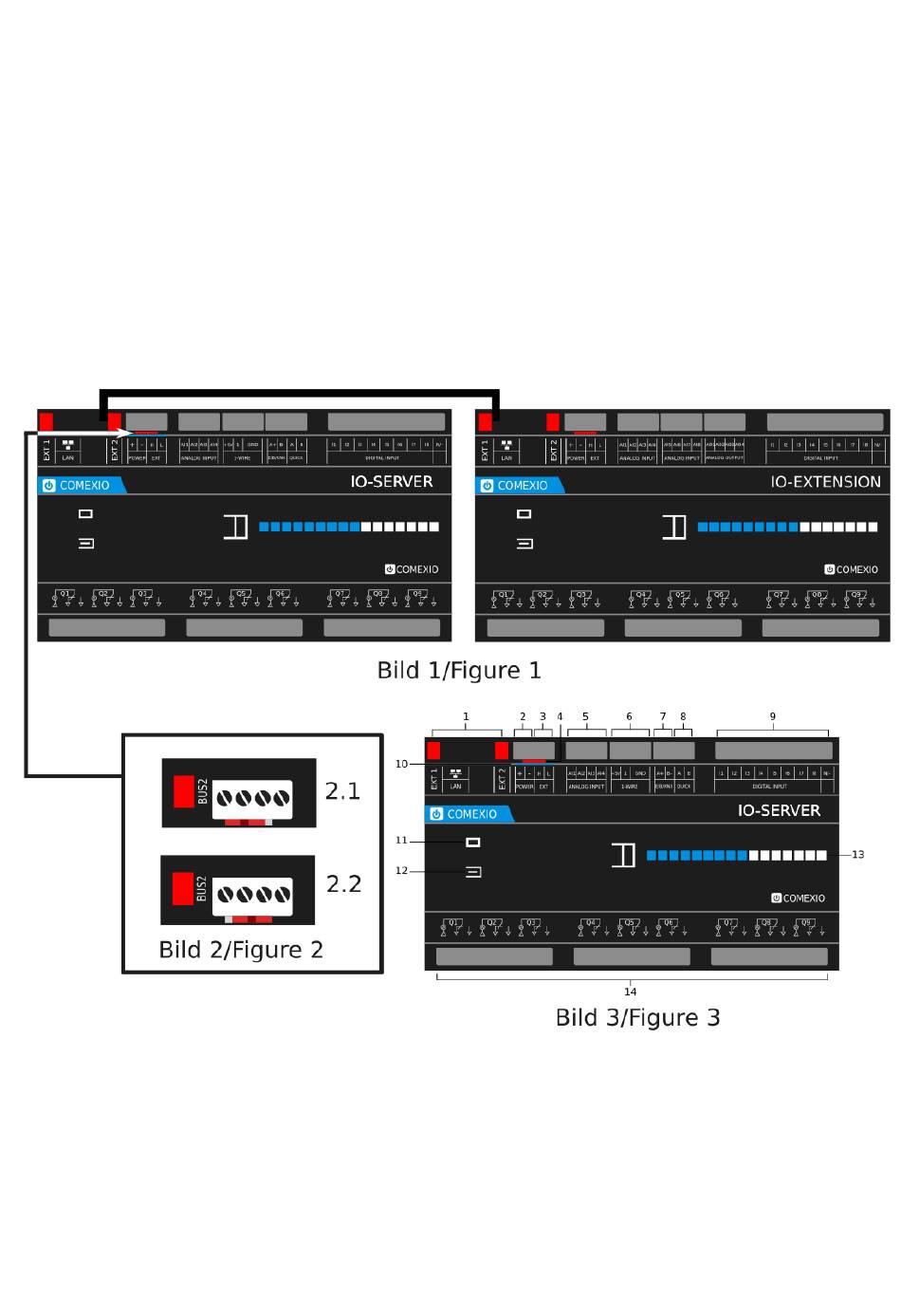

Übersicht (Bild 3)
1. Anschluss Extension Verbinder
2. Spannungsversorgung 24V DC
3. Extension Bus
4. Codierschalter
5. Analogeingänge 0V-10V DC oder 24V DC Digital
6. 1-Wire Anschluss
7. EIB/KNX Anschluss
8. Quickbus Anschluss
9. Digitaleingänge 12V-230V AC/DC
10. SD-Kartenslot
11. RGB LED
12. Funktionsbutton
13. Manuelle Bedienmöglichkeit mit Status LEDs
14. 16A Relaisausgänge
Overview (Figure 3)
1. Connection extension connector
2. Power supply 24V DC
3. Extension bus
4. Code switch
5. Analog input 0V-10V DC or 24V DC digital
6. 1-Wire connection
7. EIB/KNX connection
8. Quickbus connection
9. Digital inputs 12V-230V AC/DC
10. SD Card Slot
11. RGB LED
12. Function button
13. Manual operation possibility with status LEDs
14. 16A relay outputs
