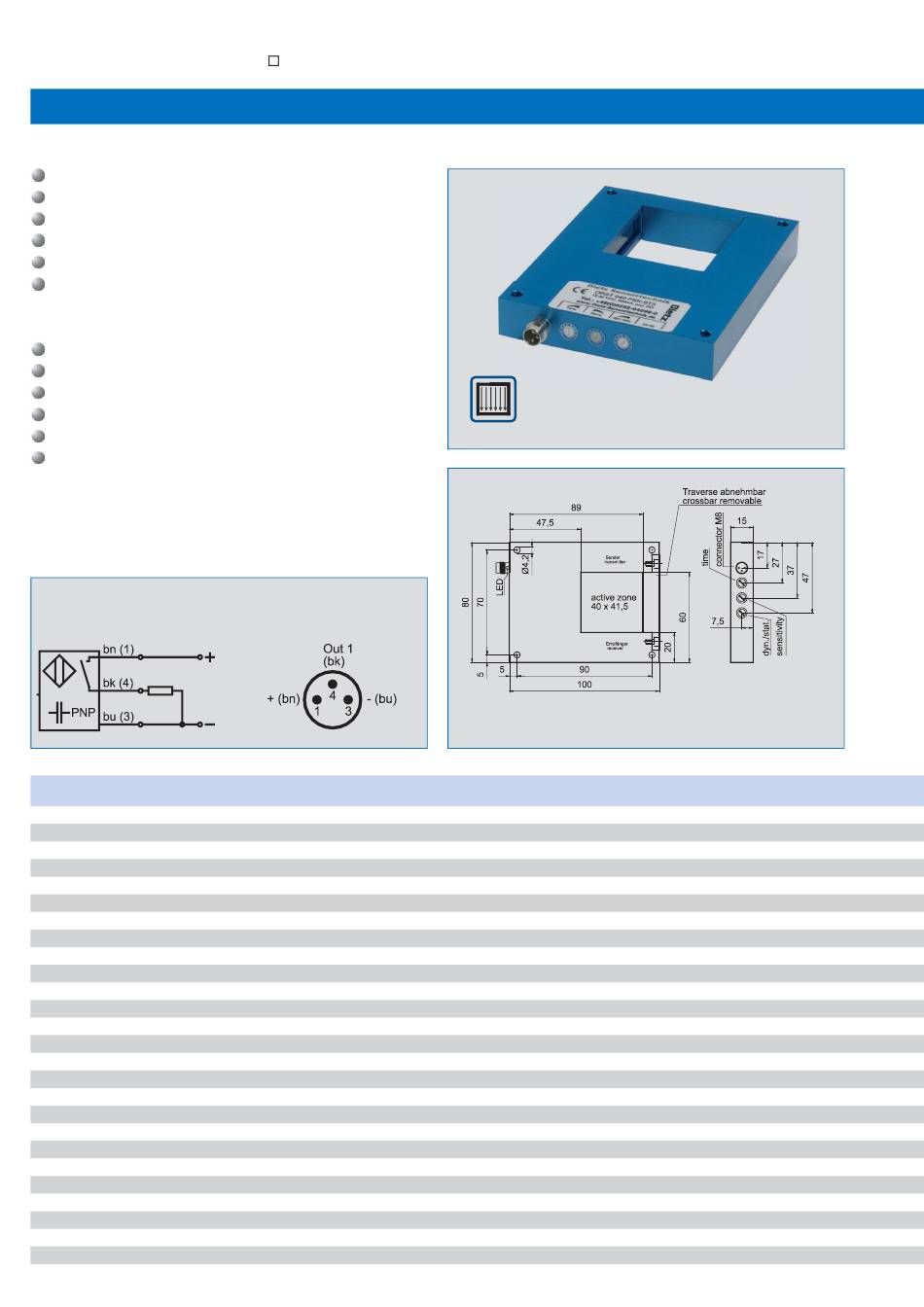

Rahmenlichtschranken
Innenmaß · Internal dimensions
Robustes Aluminiumgehäuse / Traverse abnehmbar
Materialunabhängige Teileerfassung
Hohe Aufl ösung / einstellbare Empfi ndlichkeit
Funktionsprinzip dynamisch/statisch umschaltbar
Kurze Ansprechzeit
Impulsverlängerung einstellbar
Robust metal housing / Removable cross bar
Material-independent detection of objects
High resolution / Sensitivity adjustable
Operating principle dynamic/static switchable
Short response time
Pulse stretching adjustable
Anschlussdiagramm
Connection diagram
Technische Daten
bei +20 °C, 24 VDC
Aktive Zone
Detektierbare Objektgröße
Funktionsprinzip
Sendelicht
Betriebsspannung
Ausgang
Ausgangsstrom
Kurzschlussschutz
Verpolungsschutz
Eigenstromaufnahme
Isolationsspannungsfestigkeit
Spannungsabfall
Ansprechzeit
Schaltfrequenz
Empfi ndlichkeit
Impulsverlängerung
Umgebungstemperatur
Fremdlichtfestigkeit
Schutzart
Gehäusematerial
Anschlussart
Typ
(Optionen / Options: NPN-Ausgang, Öffner / NPN-output, NC)
passende Anschlusskabel
www.Dietz-Sensortechnik.de · support@Dietz-Sensortechnik.de · Phone: +49(0)6252 94299-0
Photoelectric frame sensors
Steckerbelegung
Pin confi guration
Technical Data
at +20 °C, 24 VDC
Active zone
Detectable object size
Operating principle
Emitted light
Supply voltage
Output
Output current
Short-circuit protection
Polarity protection
Internal power consumption
Insulation voltage endurance
Voltage drop
Response time
Switching frequency
Sensitivity
Pulse stretching
Ambient temperature
Ambient light immunity
Enclosure rating
Housing material
Connection
Type
suitable connecting cables
40 x 41,5 mm
40 x 41,5 mm
Ø 1,5 mm
dynamisch-statisch umschaltbar / dynamic-static switchable
infrarot / infrared
18-30 VDC
PNP, Schließer / PNP, NO
200 mA
ja / yes
ja / yes
< 70 mA
500 V
< 2,5 V
0,2 ms
abhängig von Impulsverlängerung / depends on pulse stretching
einstellbar / adjustable
1..... 150 ms einstellbar / adjustable
-5°C ..... +55°C
10 klx
IP 67
Aluminium eloxiert / Aluminum anodized
Stecker M8 / plug M8
ORST 040 PSK-ST3
M8... (3-adrig) / (3-wire)
Irrtümer und Änderungen vorbehalten. Stand 05/2006
Subject to technical modifi cation / E. & O.E. Release 05/2006
ORST 040 PSK-ST3
[mm]
