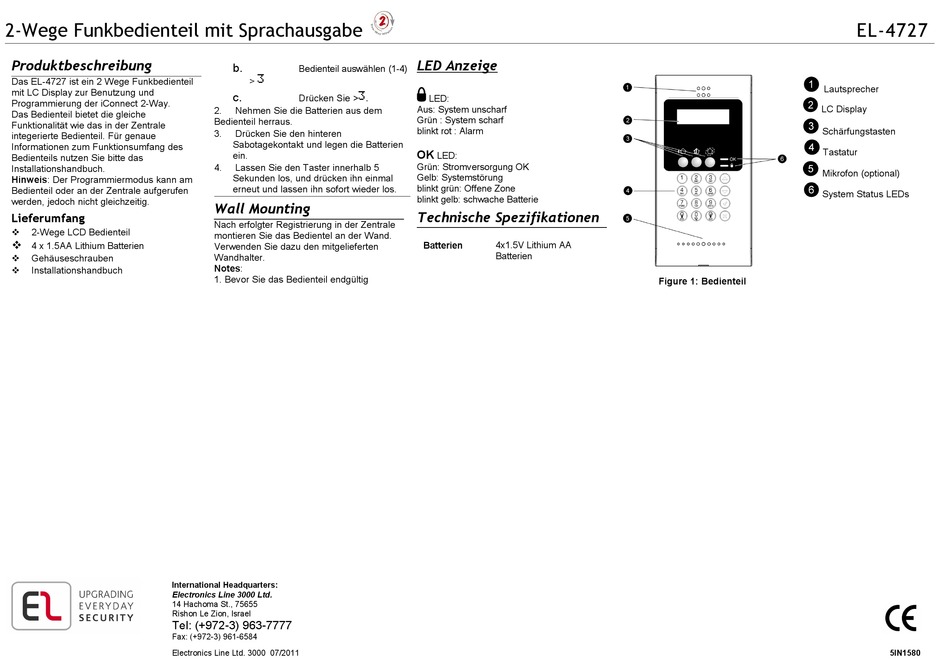

Electronics Line EL-4727 Bedienungsanleitung

2-Wege Funkbedienteil mit Sprachausgabe
Produktbeschreibung
Das EL-4727 ist ein 2 Wege Funkbedienteil
mit LC Display zur Benutzung und
Programmierung der iConnect 2-Way.
Das Bedienteil bietet die gleiche
Funktionalität wie das in der Zentrale
integerierte Bedienteil. Für genaue
Informationen zum Funktionsumfang des
Bedienteils nutzen Sie bitte das
Installationshandbuch.
Hinweis: Der Programmiermodus kann am
Bedienteil oder an der Zentrale aufgerufen
werden, jedoch nicht gleichzeitig.
Lieferumfang
 2-Wege LCD Bedienteil

4 x 1.5AA Lithium Batterien
 Gehäuseschrauben
 Installationshandbuch
International Headquarters:
Electronics Line 3000 Ltd.
14 Hachoma St., 75655
Rishon Le Zion, Israel
Tel: (+972-3) 963-7777
Fax: (+972-3) 961-6584
Electronics Line Ltd. 3000 07/2011
b.
Bedienteil auswählen (1-4)
> 
c. Drücken Sie >.
2. Nehmen Sie die Batterien aus dem
Bedienteil herraus.
3. Drücken Sie den hinteren
Sabotagekontakt und legen die Batterien
ein.
4. Lassen Sie den Taster innerhalb 5
Sekunden los, und drücken ihn einmal
erneut und lassen ihn sofort wieder los.
Wall Mounting
Nach erfolgter Registrierung in der Zentrale
montieren Sie das Bedientel an der Wand.
Verwenden Sie dazu den mitgelieferten
Wandhalter.
Notes:
1. Bevor Sie das Bedienteil endgültig
LED Anzeige
LED:
Aus: System unscharf
Grün : System scharf
blinkt rot : Alarm
OK
LED:
Grün: Stromversorgung OK
Gelb: Systemstörung
blinkt grün: Offene Zone
blinkt gelb: schwache Batterie
Technische Spezifikationen
Batterien 4x1.5V Lithium AA
Batterien
Lautsprecher
LC Display
Schärfungstasten
Tastatur
Mikrofon (optional)
System Status LEDs
Figure 1: Bedienteil
EL-4727
5IN1580
