Alduro MDB-180V2 Bedienungsanleitung
Metalldrehbank
Verwandte Anleitungen für Alduro MDB-180V2
Inhaltszusammenfassung für Alduro MDB-180V2

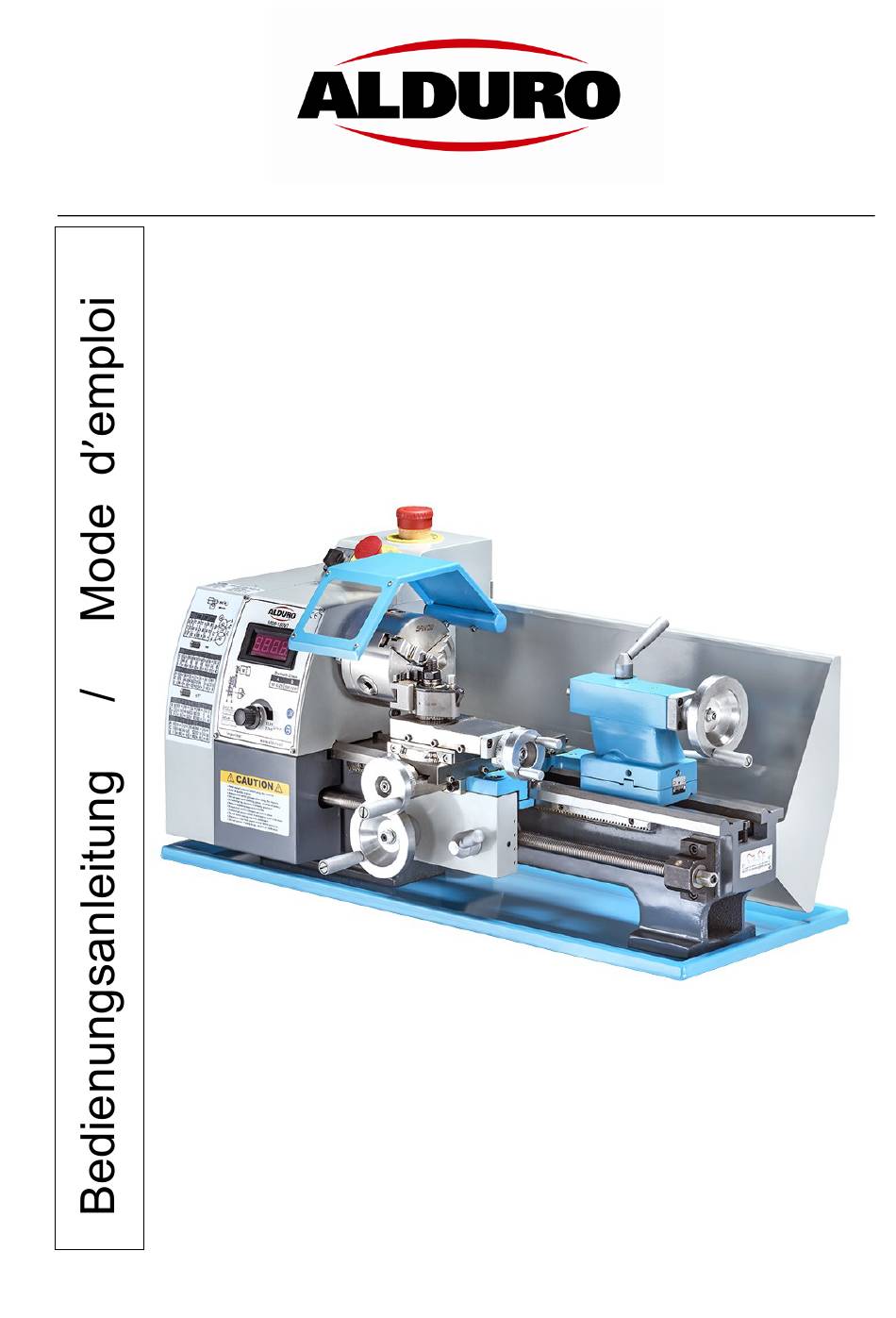

- Seite 1 Metalldrehbank 27211.01.000 MDB-180V2 Tours à métaux Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten.
-
Seite 2: Sicherheitsvorschriften
Sous réserve de modifications servant au progrès technique et à la sécurité. Sicherheitsvorschriften MDB-180V2 Bitte beachten Sie die allgemeinen Sicherheitsvorschriften. Eine fachgerechte Handhabung verhindert Unfälle und schwere Verletzungen. Bei Missachtung dieser Vorschriften und Regeln sind Unfälle nicht zu vermeiden. Diese Maschine wurde für den angegebenen Verwendungszweck ausgelegt. Diese darf nicht abgeändert oder umprogrammiert werden. -
Seite 3: Allgemein Gültige Regeln
Sicherheitsvorschriften MDB-180V2 Allgemein gültige Regeln Kontrollieren Sie, dass die auf dem Motor angegebene Spannung mit der Netzspannung übereinstimmt. Schließen Sie den Erdleiter (gelb/grün) korrekt an die Erdung an. Stecken Sie den Netzstecker der Maschine in die Netzsteckdose oder Festanschluss. Die Maschine darf nicht ohne die Schutzvorrichtungen benutzt werden. -
Seite 4: Technische Daten
Technische Daten MDB-180V2 MDB-180V2 Technische Daten / Caractéristiques techniques MASSE Drehdurchmesser über Bett / Diamètre au-dessus du banc 180mm Drehdurchmesser über Querschlitten / Diamètre au-dessus du chariot 140mm Spitzenhöhe / Hauteur de pointe 90mm Spitzenweite / Distance entre pointe 300mm... - Seite 5 Einheit genutzt werden. Die maximale Leistung erbringt die Maschine, wenn sie fest verschraubt wird. Mit der Alduro Drehbank steht Ihnen ein universelles Bearbeitungszentrum zur Verfügung, mit dem die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind.
- Seite 6 Allgemein MDB-180V2 Maschinenbett Das Drehbank Bett ist aus massivem Stahlguss hergestellt. Starke Querverbindungen verhindern Vibrationen währen des Drehens. Der Antriebsmotor ist hinten am Maschinenbett befestigt. Die rot markierte Fläche (F) ist Induktionsgehärtet wodurch sich eine lange Lebensdauer ergibt. Spindelstock Der Spindelstock ist mit dem Maschinenbett verschraubt.
- Seite 7 Einrichten MDB-180V2 Einstellen des Drehstahls Die Spitze des Drehstahls muss exakt auf die Spindelmitte eingestellt werden. Diese Einstellung erreichen Sie, indem der Drehmeissel mit Spionblechen unterlegt wird. Kontrollieren Sie die exakte Höhe, indem Sie den montierten Meissel mit der Drehspitze im Reitstock oder Spindel vergleichen.
- Seite 8 Einrichten MDB-180V2 Längere Werkstücke bearbeiten Damit das Werkstück mit der Spitze des Reitstockes gespannt werden kann, muss mit einem Zentrierbohrer ein Zentrierloch in das Werkstück gebohrt werden. Beim Arbeiten mit einer festen Spitze ist eine gute Schmierung der Spitze und des Zentrierlochs nötig.
- Seite 9 Einrichten MDB-180V2 Wechseln der Drehzahl A / B Zum wechseln der Drehzahl (A/B)müssen Sie auf der linken Seite die Rändelmuttern ( 1 ) entfernen und den Deckel wegnehmen. Lösen Sie die Inbusschraube ( 2 ) und drehen Sie den Vierkant( 3 ) mit einem Schlüssel (SW 19) bis die 2 Riemen locker sind.
- Seite 10 Einrichten MDB-180V2 Einstellen der Wechselräder Gewindeschneiden Mit dem Umstellen von Zahnrädern kann eine Vielzahl von metrischen und zölligen Gewindearten geschnitten werden. Beim Einstellen der Wechselräder ist darauf zu achten, dass die Räder nicht zu stark aufeinander drücken oder zu viel Spiel haben.
-
Seite 11: Wartung
Wartung MDB-180V2 Nachstellen der Quer- und Oberschlittenführungen Beide Schlitten sind mit einer Nachstellleiste ausgestattet. Die Nachstellleisten können mit je 3 Nachstellschrauben eingestellt werden, die mit Sechskantmuttern gesichert sind. Die Nachstellleiste wird mit den Schrauben so lange nachgestellt, bis sich der Schlitten in seiner Führung wieder spielfrei verschieben lässt. Anschließend Nachstellschrauben mit Muttern wieder sichern. - Seite 13 Beschreibung Abmessung Stk. Beschreibung Abmessung Stk. Schraube M 5x25 Getriebedeckel Mutter M 10 U-Scheibe Motor 83ZY005A Bolzen M 10x80 Motorpoully Mutter M 10 Keil A4x4x20 Mutter M 27x1 Schraube M 6x8 Poully Zahnrad Riemen Gates-5M-360 Motorplatte Hülse U-Scheibe Ø 8 Dichtung Schraube M 8x 20...
- Seite 14 Beschreibung Abmessung Stk. Beschreibung Abmessung Stk. Griff Hülse Mutter Oelnippel Schraube M 4x20 U-Scheibe Bolzen Auflage Stahlhalter Schraube Stift Stift Abdeckung Feder 5x10x1 Oberschlitten Auflage Mutter Schraube M 5x10 Schraube M 4x14 Führung vorne Schraube M 4x10 Keil Multihalter Mutter Schraube M 5x30 Spindel...
- Seite 15 Beschreibung Abmessung Stk. Beschreibung Abmessung Stk. Schraube M 8x8 Schlossmutter Stift Ø 4x10 Mutter Schraube M 4x10 Handrad Halter Bremsfeder Schraube M 5x10 Schraube M 6x8 Skalenring Feder 0,6xØ3,5x12 Flansch Kugel Ø 4,5 Schraube M 8x25 Schraube M 4x12 Mutter Schraube M 5x8 Welle...
- Seite 16 Beschreibung Abmessung Stk. Beschreibung Abmessung Stk. Seegerring Bett Zahnstange Zahnrad Schraube M 3x12 Zahnrad Kugellager 51100 Hülse Flansch rechts Bolzen Mutter Mutter Schraube M 8x6 Zahnrad Abdeckung Zahnrad Schraube M 4x12 Mutter M 10 Zahnrad Scheibe Ø 10 Zahnrad Hülse Zahnrad Halter Zahnrad...
- Seite 17 Beschreibung Abmessung Stk. Beschreibung Abmessung Stk. Griff Griff Flansch Schraube M 5x12 Klemmflansch Einstellblock Konusflansch Schraube M 6x12 Reitstock Sockel Spindel Feder Keil A3x3x8 Klemmplatte Mutter M 6 Bolzen M 10x70 Schraube M 6x14 Schraube M 6x16 Kugellager 51100 U-Scheibe Ø...
- Seite 18 Metalldrehbank 27211.01.000 MDB-180V2 Tour à métaux Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten.
