SPECIFICATIONS
Power Source:
220-240V a.c., 50Hz
Power Consumption:
110W
Standby Power
Consumption:
1,4W
Aerial Impedance:
75Ω unbalanced, Coaxial Type
Receiving System:
PAL-B/G, H, D/K, PAL-525/60
SECAM B/G, D/K
M.NTSC (AV only)
NTSC (AV only)
Receiving Channels:
VHF E2-E12
VHF H1-H2 (ITALY)
VHF A-H (ITALY)
VHF R1-R2
VHF R3-R5
VHF R6-R12
UHF E21-E69
CATV (S01-S05)
CATV S1-S10 (M1-M10)
CATV S11-S20 (U1-U10)
CATV S21-S41 (HYPERBAND)
Intermediate Frequency:
Video
38,9MHz
Sound
33,4MHz (B/G), 33,16MHz(A2 STEREO)
32,4MHz (D/K)
32,66MHz (CZECH STEREO)
Colour
34,47MHz (PAL)
34,5MHz, 34,65MHz (SECAM)
Video/Audio Terminals:
AUDIO MONITOR OUT
Audio (RCAx2)
AV1 IN
Video (21 pin)
Audio (21 pin)
RGB (21 pin)
AV1 OUT
Video (21 pin)
Audio (21 pin)
AV2 IN
Video (21 pin)
Audio (21 pin)
S-Video IN
(21 pin)
AV2 OUT
Video (21 pin)
Audio (21 pin)
AV3 IN
S-Video IN
(4 pin)
Audio (RCAx2)
Video (RCAx1)
High Voltage:
30,5kV ±1kV
Picture Tube:
A68ELO10X21
Audio Output:
2x7W RMS, 2x15W MPO
8Ω Impedance
Headphones
8Ω Impedance
Accessories supplied:
Remote Control
2 x R6 (UM3) Batteries
Dimensions:
Height:
579mm
Width:
688mm
Depth:
495mm
Net Weight:
46kg
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the
EURO-4 technical guide.
TECHNISCHE DATEN
Netzpannung:
Leistungsaufnahme:
Standby
Leistungsaufnahme:
Antennenimpedanz:
Empfangssystem:
Empfangsbereiche:
VHF E2-E12
VHF A-H (ITALY)
VHF R3-R5
UHF E21-E69
CATV S1-S10 (M1-M10)
CATV S21-S41 (HYPERBAND)
Zwischenfrequenz:
Video
Sound
Colour
Video/Audio Anschlüsse:
500mV rms1kΩ
AUDIO MONITOR OUT
1V p-p 75Ω
AV1 EINGANG
500mV rms 10kΩ
0,7V p-p 75Ω
1V p-p 75Ω
AV1 AUSGANG
500mV rms 1kΩ
1V p-p 75Ω
AV2 EINGANG
500mV rms 10kΩ
Y: 1V p-p 75Ω
C: 0,3V p-p 75Ω
1V p-p 75Ω
AV2 AUSGANG
500mV rms 1kΩ
Y: 1V p-p 75Ω
AV3 EINGANG
C: 0,3V p-p 75Ω
500mV rms10kΩ
1V p-p 75Ω
Hochspannung:
68cm
Bildrohre:
Ton Ausgangsleistung:
Lautsprecher
Kopfhörer:
Mitgel. Zubehör:
Abmessungen:
Höhe:
Breite:
Tiefe:
Gewicht:
Änderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Näherungsangaben.
Hinweis: Bitte verwende Sie das Service Manual zusammen mit dem
Technical Guide.

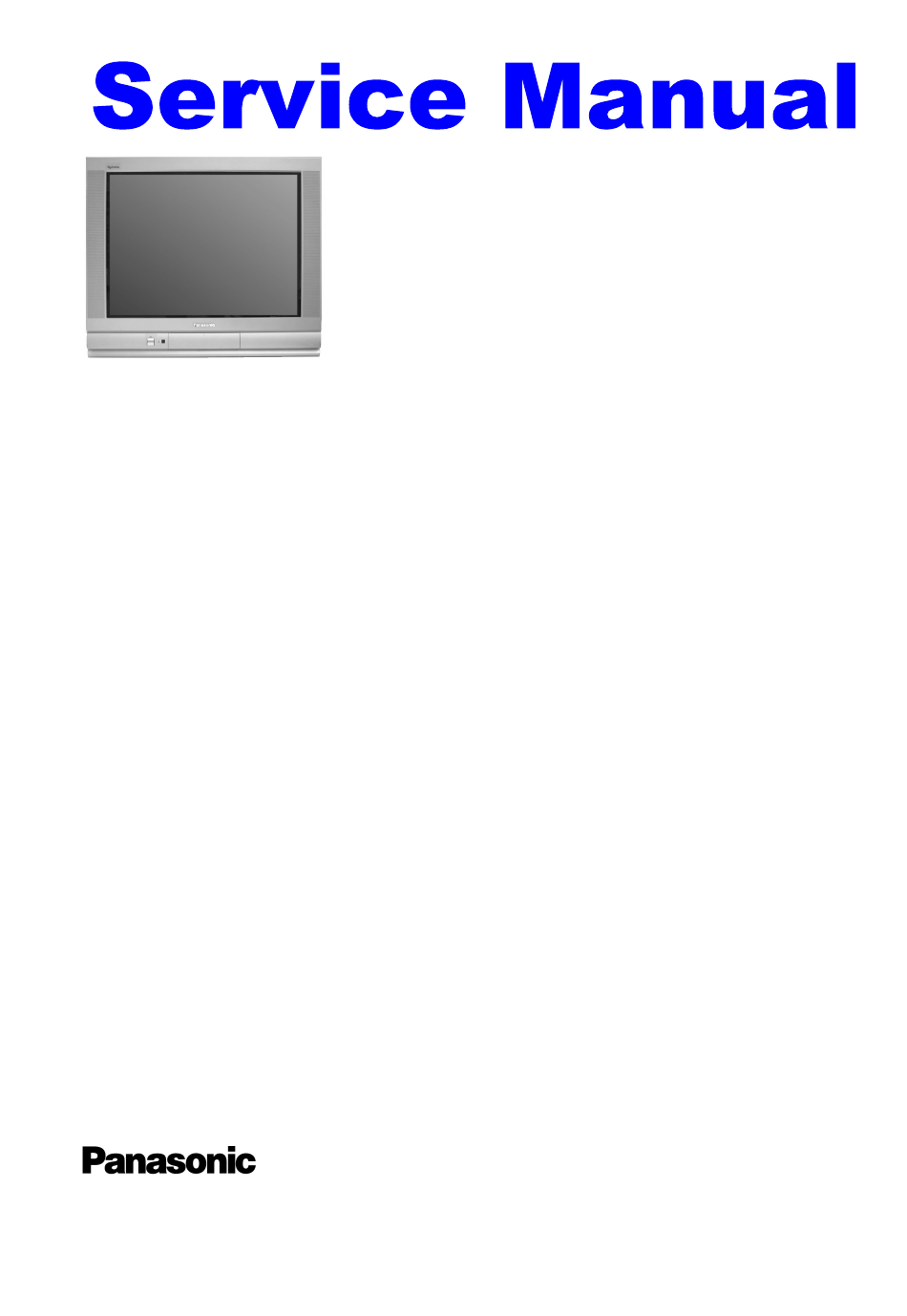

ORDER No. 00-SM-017

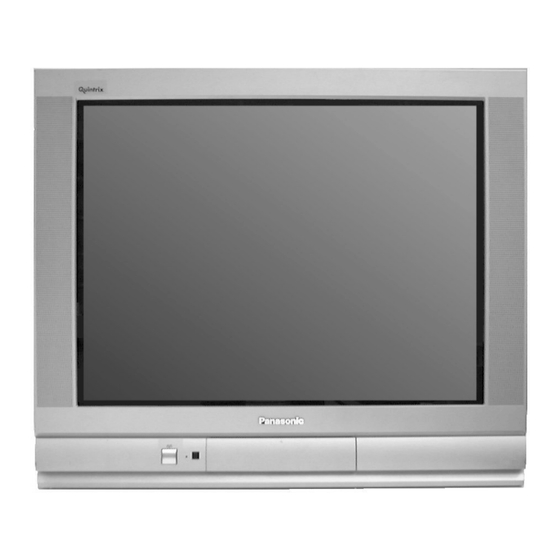

Colour Television
TX-29AS1C
EURO- 4 Chassis
220-240V a.c., 50Hz
110W
1,4W
75Ω asymmetrisch, Koaxial-Typ
PAL-B/G, H, D/K, PAL-525/60
SECAM B/G, D/K
M.NTSC (nur AV Eingang)
NTSC (nur AV Eingang)
VHF H1-H2 (ITALY)
VHF R1-R2
VHF R6-R12
CATV (S01-S05)
CATV S11-S20 (U1-U10)
38,9MHz
33,4MHz (B/G), 33,16MHz(A2 STEREO)
32,4MHz (D/K)
32,66MHz (CZECH STEREO)
34,47MHz (PAL)
34,5MHz, 34,65MHz (SECAM)
Audio (RCAx2)
500mV rms1kΩ
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
RGB (21 pin)
0,7V p-p 75Ω
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 1kΩ
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 10kΩ
S-Video IN
Y: 1V p-p 75Ω
(21 pin)
C: 0,3V p-p 75Ω
Video (21 pin)
1V p-p 75Ω
Audio (21 pin)
500mV rms 1kΩ
S-Video IN
Y: 1V p-p 75Ω
(4 pin)
C: 0,3V p-p 75Ω
Audio (RCAx2)
500mV rms10kΩ
Video (RCAx1)
1V p-p 75Ω
30,5kV ±1kV
A68ELO10X21
68cm
2x7W RMS,2x15W MPO
8Ω Impedanz
8Ω Impedanz
Fernbedienung
2 x R6 (UM3) Batterien
579mm
688mm
495mm
46kg
