RV-WMB
3 INSTALLATION
Konfigurieren der DDC-Stationsstrategie
9
Die DDC-Stationsstrategie muss mit IQ
ist IQ SET V. 7.04 erforderlich. Sehen Sie für Informationen zur Verwendung von IQ SET bitte im IQ SET-Handbuch
(TE200147) nach.
Damit eine IQeco 3 oder 4 Funktionstasten innerhalb des RVs verwenden kann, ist V. 2.3 oder höher erforderlich. Das
nachfolgend beschriebene Konfigurationsverfahren für die DDC-Station muss verwendet werden.
Andernfalls kann, falls nur die zwei Standard-Funktionstasten erforderlich sind, die Option zur Verwendung des E/A-Modul
2-Konfigurationsverfahrens verwendet werden, wie dies in der IQeco-Konfigurationsanleitung (TE201089) beschrieben ist.
Dieses Verfahren erfordert keine IQeco V. 2.3 oder höher. Aus Kompatibilitätsgründen mit alten Strategien unterstützt die IQeco
V. 2.3 oder höher dieses Verfahren.
Verwendung mit der IQ4 und IQeco V. 2.3 oder höher
Die DDC-Station kann entweder mittels des IQ SET-
Strategieblocks (empfohlen) oder mittels einer manuellen
Konfiguration konfiguriert werden.
Mithilfe des IQ SET-Strategieblocks (empfohlen):
▪ Fügen Sie den IQ SET-Strategieblock zur Strategie
hinzu. Der Strategieblock (RV-WMB-TH) befindet sich
im Abschnitt „Standard Block" der Strategiebibliothek
im Abschnitt „RV" von „WMB Room Modules".
▪ Stellen Sie den Parameter „Address" des Wallbus-
Schnittstellenmoduls auf die RV-WMB-Adresse auf
dem Wallbus ein (Standard ist 2).
▪ Stellen Sie sicher, dass in der Strategie die Ein- und
Ausgänge des Wallbus-Schnittstellenmoduls mit den
erforderlichen Modulen verbunden sind.
Wichtig: Bei Verwendung des Strategieblocks (siehe
oben) schreiben einige PV ihre Werte in das/den RV-WMB
und überschreiben somit Änderungen an diesen PV, die
über das Menü „Settings" (Einstellungen) in dem RV-WMB
vorgenommen wurden. Ist dies nicht erforderlich, so
entfernen Sie die PV von den Eingängen des Wallbus-
Schnittstellenmoduls. Siehe
(TA201354).
Das Hinzufügen des Strategieblocks fügt automatisch das
Wallbus-Netzwerkmodul hinzu und erstellt eine Instanz des
Wallbus-Schnittstellenmoduls.

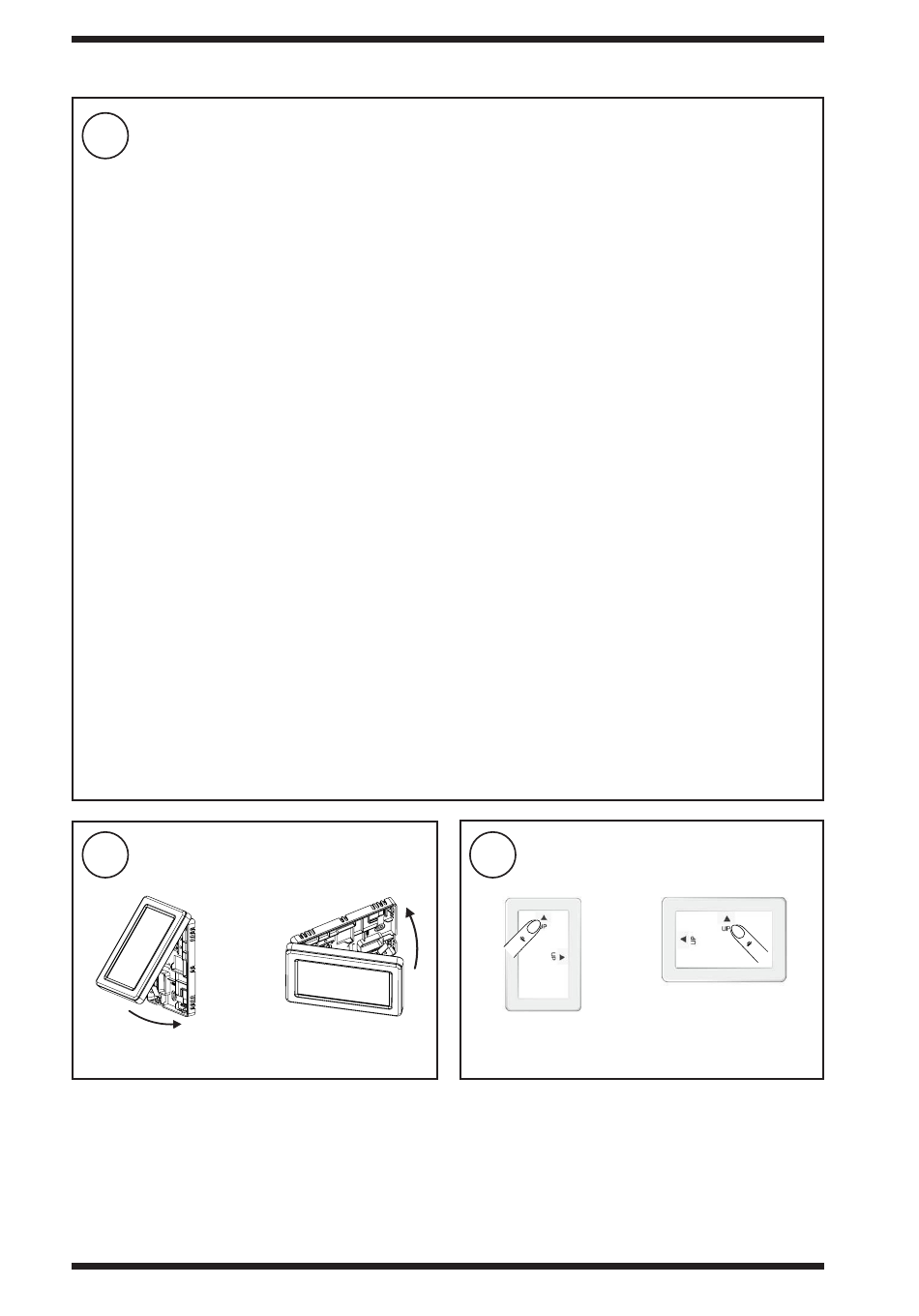

Wiedereinsetzen der Frontplatte
10
ODER
4
(fortgesetzt)
SET V7.0 oder höher konfiguriert werden. Für die IQeco V 2.3 oder höher
®
das RV-WMB-Datenblatt
RV-WMB Installationsanleitung TG201355GER Ausgabe 4, 05. Aug 2016.
Installationsanleitung
(bei nicht vorkonfigurierten Stationen)
Der Strategieblock konfiguriert die Ein- und Ausgänge
des Wallbus-Schnittstellenmoduls – siehe das RV-WMB-
Datenblatt (TA201354). Diese Konfiguration ist für die meisten
Anwendungen geeignet. Falls eine andere Funktionalität
gewünscht wird, muss die Strategie nach dem Hinzufügen
des Strategieblocks geändert werden.
Manuelle Konfiguration:
▪ Fügen Sie das Wallbus-Netzwerkmodul zur Strategie
hinzu (Standardwerte sind geeignet).
▪ Fügen Sie ein Wallbus-Schnittstellenmodul zur
Strategie hinzu.
▪ Stellen Sie den Parameter „Address" des Wallbus-
Schnittstellenmoduls auf die Adresse des RV-WMB
auf dem Wallbus ein.
▪ Stellen Sie die Ein- und Ausgänge des Wallbus-
Schnittstellenmoduls ein, um die PV (PV-Index) in
RV-WMB anzugeben, die zu verknüpfen sind sowie
auch deren andere Parameter. Die PV des RV-WMB
sind im RV-Datenblatt (TA201354) beschrieben.
▪ Verknüpfen Sie die Ein- und Ausgänge des Wallbus-
Schnittstellenmoduls mit den erforderlichen Modulen
in der Strategie.
Informationen über das
Wallbus-Schnittstellenmodule
Konfigurationsanleitungen der IQeco (TG201089) und der
IQ4 (TE201263).

Einstellen der Ausrichtung

11
ODER
Wallbus-Netzwerk und die
finden Sie in den
05. Aug 2016. . Gilt für V1.5.0.
