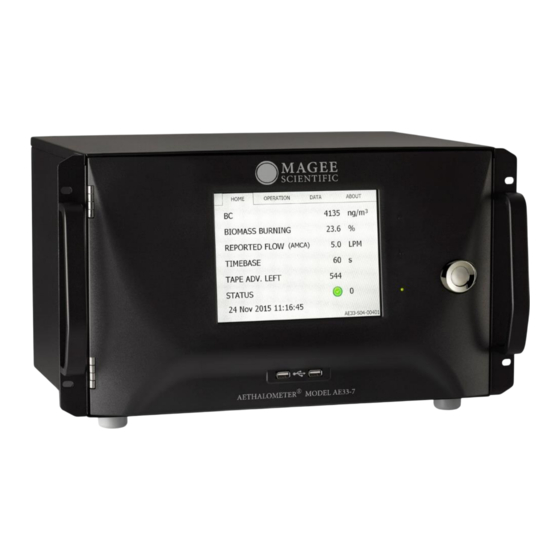

MAGEE Scientific Aethalometer AE33 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

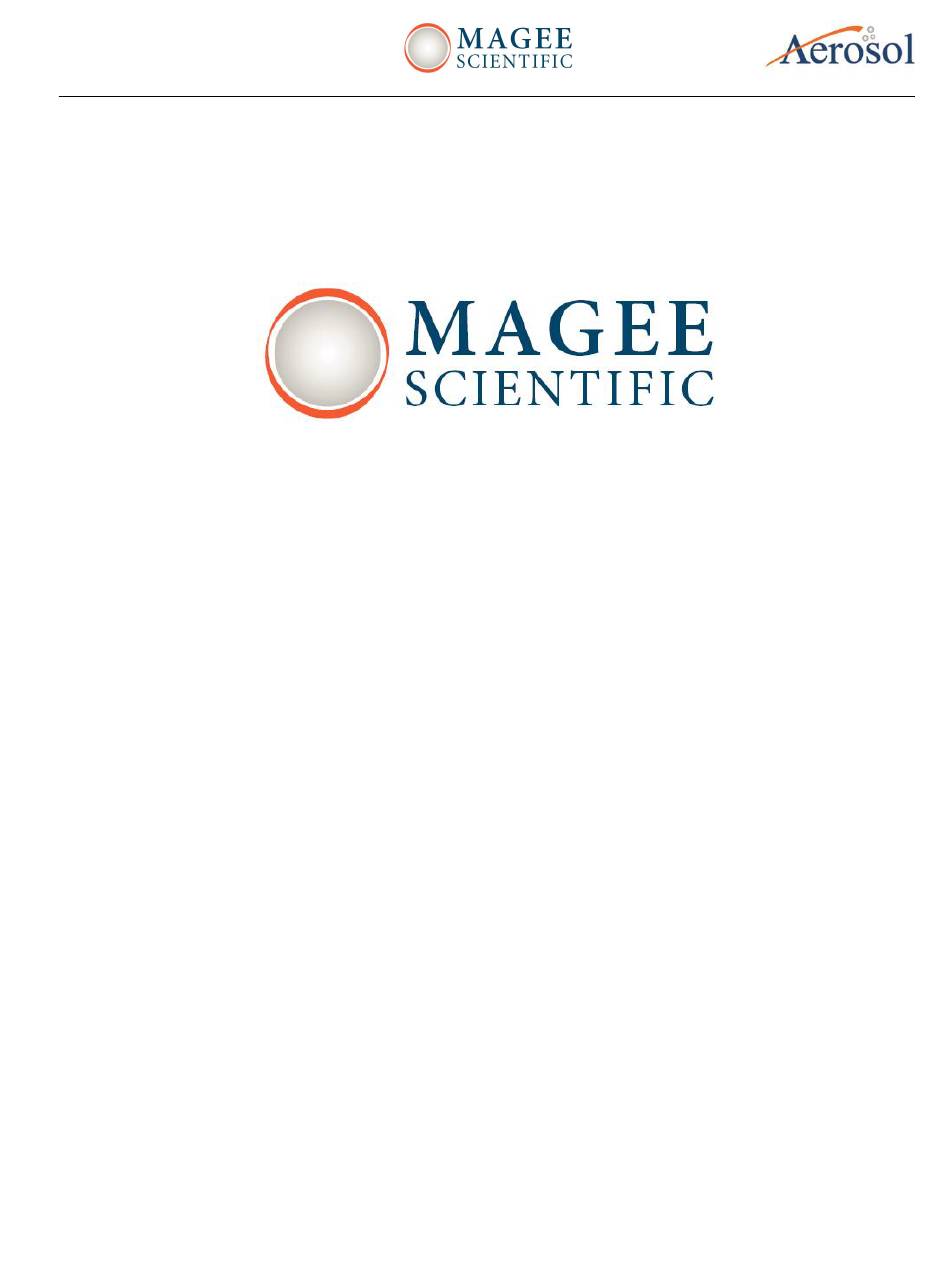

Aethalometer
Modell AE33
Aethalometer
Benutzerhandbuch
____________________________________________________________________________________________________________
Benutzerhandbuch — Ver. 1.54
®
Version 1.54
März 2016
Aerosol GmbH, Ljubljana, Slowenien
März 2016
Modell AE33
1/135

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MAGEE Scientific Aethalometer AE33

  • Seite 1 Aethalometer Modell AE33 Aethalometer Modell AE33 ® Benutzerhandbuch Version 1.54 März 2016 Aerosol GmbH, Ljubljana, Slowenien ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 1/135...
  • Seite 2 Aethalometer Modell AE33 ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 2/135...
  • Seite 3 Aethalometer® Modell AE33-Handbuch Version 1.54, März 2016 Bestimmt für AE33-Software Ver. 1.1.8.0 Urheberrecht 2012-2016 Aerosol GmbH. Magee Scientific Aethalometer®-Handbuch. Alle Rechte vorbehalten. Lizenzierten OEM-Vertreibern ist es erlaubt, den Inhalt dieser Anweisung unter eigenen Namen, Markenzeichen und Logos für Markenzwecke zum Vertrieb von Aethalometer®-Geräten zu verwenden, allerdings darf der Wortlaut ohne vorheriges schriftliches Einverständnis von...
  • Seite 4 Aethalometer Modell AE33 ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 4/135...

  • Seite 5: Inhaltsverzeichnis

    Aethalometer Modell AE33 INHALTSVERZEICHNIS 1. ALLGEMEINE EINLEITUNG ....................9 2. SICHERHEITSHINWEISE UND WARNZEICHEN ............11 3. GEWÄHRLEISTUNG......................16 4. PACKLISTE ..........................20 EINLEITUNG ........................22 5.1 Grundlegende Berechnungen ....................23 5.2 Funktionsbeschreibung des Geräts ................... 25 5.3 Durchflussdiagramm ........................ 31 6.
  • Seite 6 Aethalometer Modell AE33 9.7 Automatische Reinluftprüfung ....................75 9.8 Bandsensorkalibrierung ......................75 9.9 Durchflussüberprüfung ......................76 9.10 Prüfung des optischen Graufilters ..................80 9.11 Einlasslecktest ........................83 9.12 Schmierung der Optikkammerschlitten .................. 84 10. SERIELLE BEFEHLE ......................89 10.1 Peripheriegeräte ........................91 10.1.1 AMES_TPR159 ........................
  • Seite 7 Aethalometer Modell AE33 17. FUNKTIONSWEISE ......................122 18. KONFORMITÄTSERKLÄRUNG ..................131 19. KUNDENDIENST ........................ 133 20. REPARATUR-RÜCKSENDUNG ..................134 ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 7/135...

  • Seite 8: Allgemeine Einleitung

    Aethalometer Modell AE33 ABSCHNITT ALLGEMEINE EINLEITUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 8/135...
  • Seite 9 Modell AE33 1. ALLGEMEINE EINLEITUNG Abbildung 1. Aethalometer® Modell AE33. Magee Scientific und Aerosol freuen sich, Ihnen hiermit den vorliegenden Aethalometer® der nächsten Generation, Modell AE33, vorstellen zu dürfen. Die Entwicklung dieses Geräts vereinigt wissenschaftliche und technische Fortschritte, die verbesserte Messleistung, Benutzerfunktionen und -oberfläche sowie den Informationsaustausch anbieten, wie auch die...

  • Seite 10: Sicherheitshinweise Und Warnzeichen

    Aethalometer Modell AE33 ABSCHNITT SICHERHEITSHINWEISE UND WARNZEICHEN ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 10/135...
  • Seite 11 Aethalometer Modell AE33 2. SICHERHEITSHINWEISE UND WARNZEICHEN ACHTUNG! LESEN SIE BITTE DIESEN ABSCHNITT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN. Gerätebetrieb Lesen Sie bitte dieses Handbuch durch, BEVOR Sie das Gerät in Betrieb nehmen. FEHLERHAFTE Gerätebedienung kann für die Bedienperson GEFÄHRLICH sein. Unbefugter Gerätezugriff und -betrieb Das Gerät darf nicht auf eine Weise benutzt werden, die dieser Gebrauchsanweisung...
  • Seite 12 Aethalometer Modell AE33 autorisierten Händler und bedienen Sie das Gerät nicht, bis das Kabel ersetzt wurde. Feuer- und Explosionsgefahr Stellen Sie das Gerät NIE in explosionsgefährdeten Bereichen auf und benutzen Sie die Ausrüstung nicht in der Nähe von feuergefährlichen Stoffen. Geräteüberhitzungsgefahr Es muss IMMER ausreichende Belüftung vorgesehen werden.
  • Seite 13 Aethalometer Modell AE33 Wartung und Instandhaltung des Geräts UNBEFUGTEN Instandsetzungsversuchen VERFÄLLT GEWÄHRLEISTUNG. Das Gerät darf nur durch befugte Personen wieder instand gesetzt werden. Wenn Sie Servicefragen oder -ansprüche haben, kontaktieren Sie bitte Ihren autorisierten Händler. ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 13/135...
  • Seite 14 Aethalometer Modell AE33 Bewegliche Teile Während des AUTOMATISCHEN Bandvorschubs wird die Messkammer mit einer motorisierten Hubeinrichtung angehoben. Um Fingerverletzungen vorzubeugen, greifen Sie NIE mit ihren Händen oder Fingern in mechanische Öffnungen beim automatischen Bandvorschub. Während des MANUELLEN Kammerhebevorgangs benutzen Sie IMMER den Hebesperrriegel.

  • Seite 15: Gewährleistung

    Aethalometer Modell AE33 ABSCHNITT GEWÄHRLEISTUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 15/135...
  • Seite 16 Aethalometer Modell AE33 3. GEWÄHRLEISTUNG Beschränkte Garantieerklärung: AETHALOMETER Vers. 2016-01 Aerosol GmbH (Verkäufer) gewährleistet, dass die Produkte gemäß den vom Verkäufer veröffentlichten Spezifikationen arbeiten bzw. funktionieren sowie keinerlei Material- oder Verarbeitungsmängel bei normalem, ordnungsgemäßem und bestimmungsgemäßem Gebrauch durch das ordnungsgemäß ausgebildete Personal in einem in der Produktdokumentation, den veröffentlichten Spezifikationen oder Packungsbeilagen angegebenen Zeitraum aufweisen werden.
  • Seite 17 Aethalometer Modell AE33 oder Fremdanbieter beliefern, nicht unter die Gewährleistung des Verkäufers; der Verkäufer verpflichtet sich jedoch, diejenige Gewährleistungsansprüche, die er gegenüber dem Originalhersteller oder Fremdlieferanten haben könnte, an den Käufer im vom Originalhersteller oder Fremdlieferanten anerkannten Umfang zu übertragen. Keinesfalls verpflichtet sich der Verkäufer, Mängelbeseitigung, Ersatzlieferungen oder Fehlerbehebung ganz oder teilweise selbst vorzunehmen, die auf (i) normale Abnutzung, (ii) Unfall, Havarie oder höhere Gewalt, (iii) Missbrauch, Verschulden oder Fahrlässigkeit durch...
  • Seite 18 Aethalometer Modell AE33 VERKÄUFER GELIEFERTEN ERSATZTEILEN FÜHRT ZUM SOFORTIGEN ERLÖSCHEN DER GEWÄHRLEISTUNG HINSICHTLICH DER BETROFFENEN PRODUKTE. DIE AUS DIESER GEWÄHRLEISTUNG ENTSTANDENEN PFLICHTEN ZUR REPARATUR ODER ERSETZUNG DES MANGELHAFTEN PRODUKTES STELLEN DEN EINZIGEN RECHTSANSPRUCH DES KÄUFERS BEI MANGELHAFTEN PRODUKTEN DAR. AUSSER BEI AUSDRÜCKLICH ANDERSLAUTENDER GARANTIEERKLÄRUNG SCHLIESST DER VERKÄUFER ALLE SONSTIGEN GARANTIEN BEZÜGLICH DER PRODUKTE AUS: AUSDRÜCKLICHE ODER STILLSCHWEIGENDE, MÜNDLICHE ODER SCHRIFTLICHE, EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNG AUF ALLE STILLSCHWEIGENDEN...

  • Seite 19: Packliste

    Aethalometer Modell AE33 ABSCHNITT PACKLISTE ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 19/135...
  • Seite 20 Aethalometer Modell AE33 4. PACKLISTE Aethalometer AE33-Standardzubehör (mitgeliefert): BESCHREIBUNG TEILENUMMER 3/8" Probeneinlassschlauch, elektrostatisch ableitend — 3 m M4997 Verbindungsstück-Satz Durchfluss-Kalibrierplättchen AE33 0 02 057 Endprüfungsprotokoll Netzanschlusskabel (220/110 V) AE33 1 99 011 Insektenschutz / Wasserabscheider M9556 USB-Speichermedium mit dem Benutzerhandbuch...

  • Seite 21: Einleitung

    Aethalometer Modell AE33 ABSCHNITT EINLEITUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 21/135...
  • Seite 22 Aethalometer Modell AE33 EINLEITUNG Das Aethalometer-Modell AE33 sammelt die Aerosolpartikel kontinuierlich durch Saugen des aerosolbeladenen Luftstroms durch den Lufteinlass auf dem Filterband. Er analysiert den Aerosolgehalt durch Messen der Lichttransmission an einem aerosolhaltigen Abschnitt des Filterbands gegenüber der Lichttransmission an einem sauberen (’unbeladenen’) Abschnitt des Filterbands, der als Referenzwert dient.

  • Seite 23: Grundlegende Berechnungen

    Aethalometer Modell AE33 5.1 Grundlegende Berechnungen Die Ermittlung der Rußkonzentration basiert auf der Messung von Lichtabsorption auf dem aerosolbeladenen Filter: Referenzwert: I Messstelle I Optische Schwächung: = Referenzsignal; ������ = −100 ∗ ln⁡ ( �� �� ⁄ ) I = Messstellensignal Durchfluss: = gemessener Durchfluss ∗...
  • Seite 24 Aethalometer Modell AE33 Die optische Absorption wird bei 7 Wellenlängen gleichzeitig gemessen. Der vom Kanal 6 gewonnene Wert (gemessen bei 880 nm) ist der festgelegte Standard zur Angabe der Rußkonzentration: Rußkonzentration BC = BC6. Die Werte von den anderen Kanälen werden zur Quellenabgrenzung benutzt. Deren Wellenlängen und in den Berechnungen verwendete Massenabsorption-Querschnitte sind wie folgt: Kanal Messwellenlänge (nm)

  • Seite 25: Funktionsbeschreibung Des Geräts

    Aethalometer Modell AE33 5.2 Funktionsbeschreibung des Geräts AE33 besteht aus einigen miteinander modular verbundenen Untersystemen: LUFT- NETZAN- KÜHLER RÜCK- LUFT- MAINS COOLING BACK Ethernet COM1 COM2 COM3 USB3 SCHLUSS -LÜFTER EINLASS AUSLASS PLATTE INLET INLET OUTLET PANEL ELEKTRONIK- NETZTEIL POWER ELECTRONIC PLATINEN SUPPLY...

  • Seite 26: Stromversorgung

    Aethalometer Modell AE33 GEHÄUSE Das AE33-Gehäuse ist aus Stahlblech gebaut, um die Festigkeit und Haltbarkeit in allen Feldeinsatzbedingungen zu leisten. Die Abmessungen entsprechen dem standardmäßigen 19- Zoll-Rack (Baugruppenträger) mit 6U Höheneinheiten. STROMVERSORGUNG Das Netzanschlussmodul besteht aus einem Wechselstromnetzeingang, der Netzteilelektronik und einem Kühlerlüfter.
  • Seite 27 Aethalometer Modell AE33 ELEKTRONIKPLATINEN Jedes Systemmodul besitzt Elektronikplatinen mit Mikroprozessoren für die lokalen Steuerungsfunktionen. Diese benutzen den niedrigen (Low-Level-) Code, der Firmware („FW“) genannt wird. Firmware-Upgrades werden auf der Users’ Group-Website veröffentlicht: www.mageesci.com/group. ETHERNET-ANSCHLUSS Der Ethernet-Anschluss ermöglicht, das AE33-Messsystem an externen Netzwerken anzuschließen.

  • Seite 28: Kammerschlitten Und Hubeinrichtung

    Aethalometer Modell AE33 KUGELHAHN Der Kugelhahn ist ein elektrisch betätigtes Ventil ohne Aerosolverlust. Er verbindet die Analysekammer entweder direkt mit dem Probeluftstrom oder über einen Filter zur Nullpunkt- Geräuschprüfung. SCHWINGUNGSDÄMPFER Der Schwingungsdämpfer reduziert die Pumpenpulsationen im internen Luftstrom, welche ansonsten Störungen beim hochempfindlichen optischen Messverfahren hervorriefen. MEMBRANPUMPE Die Saugpumpe zieht den Probeluftstrom in den Lufteinlassanschluss und durch die Analyse- Filtrationsfläche.

  • Seite 29: Bandvorschubeinrichtung

    Aethalometer Modell AE33 Bandvorschub angehoben oder abgesenkt werden. Ein Lagesensor gibt der Software die Rückmeldung zur Feststellung des korrekten Vorgangs. BANDVORSCHUBEINRICHTUNG Die Bandvorschubbauteile ermöglichen dem Gerät beim Messverfahren das Band automatisch vorzuschieben. Die Hauptbauteile sind ein an der Bandsammelspule befestigter Schrittmotor und zwei Bandsensoren.

  • Seite 30: Usb-Anschlüsse

    Aethalometer Modell AE33 FRONTPLATTENTÜR Die Frontplattentür ermöglicht den Zugang zum Gerätebetriebsbereich zum Bandaustausch oder zur Kammerreinigung. Sie wird hermetisch verschlossen, um die Verunreinigung durch Staub zu verringern. TÜRKNOPF Der Zieh-Druck-Knopf sichert die Frontplattentür. Ziehen Sie ihn, um die Tür zu öffnen bzw. drücken Sie ihn bis er einrastet, um sie zu schließen.

  • Seite 31: Durchflussdiagramm

    Aethalometer Modell AE33 5.3 Durchflussdiagramm Das AE33-Durchflussdiagramm ermöglicht verschiedene Betriebsmodi laut der nachstehenden Tabelle. Bei der regulären Probenentnahme und Datenauswertung passiert die Luft die Filtermessstellen S1 und S2 mit verschiedenen durch die Blende O2 bestimmten Durchflussraten. Die Durchflussraten der Messstellen 1 (S1) und 2 (S2) werden von den Signalen der Durchflusssensoren F1 und FC ermittelt.

  • Seite 32: Kennzeichnungen Und Bezeichnungen

    Aethalometer Modell AE33 ABSCHNITT KENNZEICHNUNGEN UND BEZEICHNUNGEN ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 32/135...

  • Seite 33: Kennzeichnung Des Geräts

    Aethalometer Modell AE33 6. KENNZEICHNUNGEN UND BEZEICHNUNGEN 6.1 Kennzeichnung des Geräts 6.2 Frontplattenbezeichnungen ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 33/135...

  • Seite 34: Rückplattenbezeichnungen

    Aethalometer Modell AE33 6.3 Rückplattenbezeichnungen ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 34/135...

  • Seite 35: Geräteeinbau

    Aethalometer Modell AE33 ABSCHNITT GERÄTEEINBAU ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 35/135...

  • Seite 36: Auspacken Des Geräts

    Aethalometer Modell AE33 7. GERÄTEEINBAU 7.1 Auspacken des Geräts Nehmen Sie das Gerät aus dem Karton heraus und stellen Sie es auf eine ebene Unterlage. Achten Sie darauf, dass die Rückseite des Geräts zugänglich ist. Vergessen Sie nicht, die roten Schutzkappen der Einlass- und Auslassanschlüsse vor der Inbetriebnahme zu entfernen! Abbildung 3.
  • Seite 37 Aethalometer Modell AE33 Bei der Montage der Probeneinlassleitung vermeiden Sie scharfe Winkel. Dämmen Sie den Probeneinlassschlauch gegen die kalte Luft der Klimaanlage, weil dies zur Kondensation der feuchten Luft im Probeneinlassschlauch und anschließend zum Geräteschaden führen sowie die Gültigkeit der Messdaten schwerwiegend beeinträchtigen kann. Das Ausrüstungspaket enthält eine Auswahl an Einlassverbindungsstücken.

  • Seite 38: Einschalten Des Aethalometers

    Aethalometer Modell AE33 Abbildung 4. Schrauben Sie den Einlassanschluss an der Rückplatte des Aethalometers ein und verbinden Sie dann die Probenleitung. Montieren Sie die Insektenschutz/Wasserabscheider-Baugruppe in den Schlauch in der Nähe des Geräts, so dass diese gut sichtbar ist. Verbinden Sie das andere Probeneinlassschlauchende mit dem Probenverteiler oder dem Einlass außerhalb der Messstation.
  • Seite 39 Aethalometer Modell AE33 Ergebnisse mit grünen Kontrollkästchen für jeden Schritt angezeigt. Das Gerät wird nach dem Abschluss der Initialisierungsprüfungen das Messverfahren automatisch durchzuführen beginnen. Abbildung 6. Die Anzeige mit Ergebnissen der Initialisierungsprüfungen. ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 39/135...

  • Seite 40: Aufstellung Des Geräts In Einer Messstation

    Aethalometer Modell AE33 7.4 Aufstellung des Geräts in einer Messstation a) Der Aethalometer kann am gemeinsamen Probeluftverteiler zusammen mit anderen Geräten angeschlossen werden. Stellen Sie sicher, dass sämtliche anderen Geräte einen konstanten Luftstrom ziehen und niemals Gegenströme in den Verteiler einspeisen. Stellen Sie sicher, dass der Manometerdruck im Verteiler weder höher noch niedriger um mehr als 0,01 atm ist als der Umgebungsdruck.
  • Seite 41 Aethalometer Modell AE33 f) Stellen Sie das Gerät nicht direkt unter den Luftabfluss einer Klimaanlage. g) Reinigen Sie den Zyklon und den Insektenschutz alle 1 bis 3 Monate, je nach allgemeiner Luftverschmutzung und Schadstoffkonzentration. ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 41/135...
  • Seite 42 Aethalometer Modell AE33 Montage beim Einsatz vom Probentrockner ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 42/135...

  • Seite 43: Betrieb

    Aethalometer Modell AE33 ABSCHNITT BENUTZEROBERFLÄCHE, EINSTELLUNGEN UND BETRIEB ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 43/135...

  • Seite 44: Benutzeroberfläche, Einstellungen Und Betrieb

    Aethalometer Modell AE33 8. BENUTZEROBERFLÄCHE, EINSTELLUNGEN und BETRIEB 8.1 Benutzeroberfläche und Einstellungen Es gibt vier Menü-Seiten der Touchscreen-Schnittstelle: • HOME PAGE mit folgenden Angaben: o gemessene Rußkonzentrationswerte (gemessen bei 880 nm, BC, Ch 6) und UV- Feinstaub (gemessen bei 370 nm, UVPM, Ch 1), o gemessener Durchfluss, o Zeitbasiseinstellung, o übrige Bandvorschübe (Menge an verbliebenem Band),...
  • Seite 45 Aethalometer Modell AE33 • Anzeige OPERATION mit vier Unterreitern: GENERAL, ADVANCED, LOG und MANUAL. Die Anzeige GENERAL gibt folgende Angaben an: o Zeitbasis (Sekunden), o Durchfluss (LPM), o Durchfluss-Meldungsstandard: Das sind der Druck und die Temperatur, welche das Gerät zur Durchflussmeldung benutzt und die auf dem von den Durchflusssensoren gemessenen Massendurchfluss basieren.
  • Seite 46 Aethalometer Modell AE33 Die Anzeige ADVANCED zeigt die intern gebrauchten Parameter: o ATNf1 – Tiefpunkt des Kompensationsalgorithmus o ATNf2 – Hochpunkt des Kompensationsalgorithmus o Z — Kompensationsalgorithmusparameter (tangentiales Band-Entweichen) o C — Kompensationsalgorithmusparameter (optischer Aufwertungsfaktor) o Kmax — Maximalwert des Kompensationskoeffizienten o Kmin —...
  • Seite 47 Aethalometer Modell AE33 Die Anzeige LOG gibt die letzten Betriebszustandsmeldungen, Parameteränderungen, Daten-Downloads und alle Gerätebetriebsabläufe an. Die Anzeige MANUAL zeigt die grundlegenden Befehle an, welche verschiedenste Hardware-Elemente (Solenoide, Pumpe, Kammer, Bandvorschub usw.) direkt ansteuern können. ACHTUNG! Betätigen Sie diese manuellen Funktionen ohne richtige Unterweisung nicht! Es können Geräteschäden auftreten.
  • Seite 48 Aethalometer Modell AE33 • Die Anzeige DATA hat zwei Unterreiter: TABLE und EXPORT. Die Anzeige TABLE zeigt die Rohmesswerte an: Die von den zwei jeweiligen Messstellen ermittelten (BC1 = Ermittlung von der Stelle 1, BC2 = Ermittlung von der Stelle 2) Rußkonzentrationen sowie die kompensierte durch die Kombination dieser zwei Werte von einzelnen Messstellen ermittelte Rußkonzentration.
  • Seite 49 Aethalometer Modell AE33 • Die Anzeige EXPORT zeigt die auf das USB-Speichermedium zu kopierende Datenauswahl an. Export to USB — die Daten auf einem an der Frontplatte angeschlossenen USB- Speichermedium für ausgewählte Zeitabschnitte exportieren. Die Datenübertragung kann im Normalbetrieb ohne Unterbrechung durchgeführt werden.

  • Seite 50: Benutzeranmeldung

    Aethalometer Modell AE33 Geräteanmeldung Benutzeranmeldung Die Anzeige ABOUT zeigt Details der Geräteanmeldung — Um die letzten Updates, Benachrichtigungen über die neuen Funktionen und Funktionalitäten, den Zugang zu allen technischen Unterlagen (Datenblätter, technische Dokumente, Videoanleitungen) und anderen Ressourcen zu erhalten, empfehlen wir allen unseren Benutzern, das Anmeldeformular unter http://www.mageesci.com/register auszufüllen.

  • Seite 51: Gerätezustand

    Aethalometer Modell AE33 8.2 Gerätezustand Der Gerätezustand wird durch ein Zustandsflag, welches als ein aus Codes für verschiedene Gerätefunktionen zusammengestellter 16-Bit-Wert gebaut ist, angezeigt. Dies umfasst den Detektorzustand (Bits 0, 1), den Durchfluss (Bits 2, 3), die optische Quelle (Bits 4, 5), die Kammerlage (Bit 6), die Bandsensoren (Bits 7, 8), den Kugelhahn (Bit 9), das Prüfverfahren (Bits 10, 11 und 12) sowie andere Funktionen aus der nachstehenden Tabelle.
  • Seite 52 Aethalometer Modell AE33 Durchfluss hoch/niedrig + Durchfluss- Zustandsgeschichte prüfen Optische Quelle 5 und 4 LEDs OK LED-Kalibrierung Kalibrierfehler (mind. ein Kanal OK) LED-Fehler (Kalibrierfehler alle Kanäle, COM-Fehler) Kammer Kammer OK Kammerfehler Filterband 8 und 7 Filterband OK Band-Warnhinweis (weniger als 30 Messstellen übrig) Letzter Band- Warnhinweis (weniger...
  • Seite 53 Aethalometer Modell AE33 4096 Optische Prüfung 6144 Lecktest Peripheriegerät Verbindung OK 8192 Verbindungsfehler Auto- Zustand OK oder Reinluftprüfungszustand Prüfung noch nicht gelaufen 16384 Unzulässiges Ergebnis der Reinluftprüfung Geräteservice wird empfohlen CF-Karte fehlgeschlagen 32768 Fehler beim Speichern oder Abrufen von Daten auf die / von der CF- Karte.
  • Seite 54 Aethalometer Modell AE33 Wird ein Zustandsflag 3 (dezimales) angezeigt, ist der Aethalometer gestoppt. Bei allen anderen Zustandscodewerten wird der Betrieb mit einem Warnhinweis fortgesetzt, während die Daten mit einem entsprechenden Flag markiert werden. WICHTIG! Messdaten werden bei allen Zustandscodewerten erfasst, außer denen, die angeben, dass das Gerät gestoppt hat bzw.
  • Seite 55 Aethalometer Modell AE33 Die Zustandscodenummer lässt sich einfach durch Drücken des farbigen Statussymbols auf der Home Page erklären. Dies zeigt die Erklärung des Zustandscodewertes auf dem Bildschirm automatisch an: ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 55/135...

  • Seite 56: Wartung

    Aethalometer Modell AE33 ABSCHNITT WARTUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 56/135...
  • Seite 57 Aethalometer Modell AE33 9. WARTUNG Der Aethalometer muss regelmäßig gewartet werden. Wir empfehlen den folgenden Wartungsplan: Probeneinlass-Durchfluss prüfen einmal pro Monat Probeneinlassschlauch prüfen einmal pro Monat Größenselektierenden Einlass (falls vorhanden) prüfen und einmal pro Monat reinigen Insektenschutz-Baugruppe (falls vorhanden) prüfen und einmal pro Monat reinigen Uhrzeit und Datum nachprüfen (falls nicht automatisch...

  • Seite 58: Reinigung Der Optischen Kammer

    Aethalometer Modell AE33 9.1 Reinigung der optischen Kammer Eine regelmäßige Wartungsmaßnahme umfasst die Überprüfung der optischen Kammer zweimal pro Jahr. Die optische Kammer muss auch bei untypisch geräuschvollen Daten überprüft werden. Diese Maßnahme gewährleistet Staub- und Kontaminationsfreiheit der optischen Weglänge. 1.
  • Seite 59 Aethalometer Modell AE33 6. Beim Drücken des Auslöseknopfs aufwärts fassen Sie den unteren Teil des optischen Kopfs und drehen Sie ihn im Uhrzeigersinn, bis die Kammervorderseite nach links rückt. Der untere Teil wird von seinem Bajonettverschluss gelöst und kann dann ausgebaut werden. 7.
  • Seite 60 Aethalometer Modell AE33 damit er mit den drei Bajonettverschlüssen eingreift, und drehen Sie ihn dann gegensinnig (damit die Kammervorderseite nach rechts rückt). 12. Nachdem die Kammer vollkommen eingebaut wurde, wird sich die Markierung vorne befinden und der Sperrstift einrasten. 13. Fassen Sie mit Ihren Daumen und Fingern die optische Kammer an beiden Seiten und heben Sie sie an.

  • Seite 61: Austausch Der Filterbandrolle

    Aethalometer Modell AE33 9.2 Austausch der Filterbandrolle 1. Für diesen Eingriff brauchen Sie eine neue Filterbandrolle und ein wenig Klebeband. Stellen Sie sicher, dass Sie das richtige Filterband von Magee/Aerosol verwenden. Verwendung von sämtlichen anderen Filterbändern kann zum Geräteschäden, Verfall der Gewährleistung oder zu fehlerhaften Daten führen.
  • Seite 62 Aethalometer Modell AE33 8. Entfernen Sie das verbrauchte Band von beiden Spulen. 9. Nehmen Sie das neue Filterband und setzen Sie es auf die Vorratsspule ein. Beachten Sie die Metallblattfeder zur Stabilisierung der Rollenoberseite. 10. Stellen Sie sicher, dass die Rolle korrekt ausgerichtet ist — das Band muss von links nach rechts ausrollen.
  • Seite 63 Aethalometer Modell AE33 13. Lösen Sie die optische Kammer, indem Sie sie an beiden Seiten mit Ihren Daumen und Fingern fassen. Der federbelastete Sperrriegel löst selbsttätig. 14. Stecken Sie die beiden durchsichtigen Kunststoffabdeckungen zurück. Ziehen Sie die Flügelschrauben nur von Hand fest. 15.

  • Seite 64: Manuelle Durchflusskalibrierung

    Aethalometer Modell AE33 9.3 Manuelle Durchflusskalibrierung Zur manuellen Durchflusskalibrierung brauchen Sie einen externen standardmäßigen Durchflussmesser und das schwarze Gummi-Durchfluss-Kalibrierplättchen. Bitte beachten Sie die Temperatur- und Druck-Einheiten und –Bedingungen, bei denen der Durchfluss gemeldet wird. Bitte beachten Sie, ob der Durchflussmesser den Volumen-, Standard- oder Massendurchfluss misst! 1.
  • Seite 65 Aethalometer Modell AE33 5. Das Gerät führt einige Prozeduren aus. Die erste ist die Durchflussmessung durch das Kalibrierplättchen. Sitzt das Gummiplättchen bereits an der Stelle, können Sie den „Skip“-Button drücken. Wenn nicht, warten Sie bitte bis die Kammer angehoben wird. 7.
  • Seite 66 Aethalometer Modell AE33 14. Drücken Sie das Eingabefeld und geben Sie den vom externen Messer ermittelten Durchfluss ein. WICHTIG! Die Einheiten sind Milliliter pro Minute (mLPM). 15. Die Eingabe mit „Enter“ bestätigen. 16. Nachdem Sie den letzten Wert eingegeben (bei 5 LPM) und „OK“ gedrückt haben, ist die Prozedur beendet.

  • Seite 67: Lecktest

    Aethalometer Modell AE33 9.4 Lecktest Der Leckverlust („Zeta“, ζ) ist der Unterschied zwischen dem in den Einlass (F_in) einlaufenden Luftstrom und dem nach dem Filter das System passierenden Luftstrom (F_out). Der Unterschied entsteht aufgrund des tangentialen Entweichens an den Filterbandkanten. ζ...
  • Seite 68 Aethalometer Modell AE33 4. Eine neue Bildschirmdarstellung erscheint. Wählen Sie „Manual“ aus. Die Option „Auto“ kann nur dann ausgewählt werden, wenn ein TSI 4110 Durchflussmesser mit einem Datenkabel an AE33 angeschlossen ist. 5. Das Gerät misst zuerst den Durchfluss durch das Filterband. 6.
  • Seite 69 Aethalometer Modell AE33 14. Beachten Sie den Durchfluss, den der Durchflussmesser misst. WICHTIG! Stellen Sie sicher, dass die abgelesenen Werte mit dem gleichen Temperatur- und Druckmeldungsstandard, den Ihr Aethalometer verwendet, übereinstimmen. Viele Durchflussmesser zeigen den Durchfluss bei realen Bedingungen (sprich lokaler Druck und Temperatur) an, als auch dasselbe Ergebnis korrigiert auf Standardbedingungen.

  • Seite 70: Stabilitätsprüfung

    Dateien bereit. 24. Die Leckage muss unter 10% liegen. Sollte die ermittelte Leckage größer als 10% sein, kontaktieren Sie bitte Magee Scientific, Aerosol oder ihren autorisierten Händler. 9.5 Stabilitätsprüfung Die Stabilitätsprüfung stellt die Lichtquellen- und Detektorleistung ohne den System passierenden Luftstrom fest.
  • Seite 71 Aethalometer Modell AE33 2. Gehen Sie zur Anzeige „Operation“ / „General“ und drücken Sie den Button „Stability Test“, um die Prüfung zu starten. 3. Es erscheint eine neue Bildschirmdarstellung mit sämtlichen relevanten Informationen über die Prüfungseinstellungen (Prüfungsdauer, Durchfluss und Zeitbasis). 4.
  • Seite 72 Aethalometer Modell AE33 1 größer als dieser Wert sein, kontaktieren Sie bitte Magee Scientific, Aerosol oder ihren autorisierten Händler. 9. Den Prüfungsabschluss mit „OK“ bestätigen. Die Durchschnitts-Rußkonzentrationswerte müssen nahe null (weniger als +/- 100) sein, wenn der Aethalometer mindestens eine Stunde betriebswarm und stabilisiert ist.

  • Seite 73: Reinluftprüfung

    Aethalometer Modell AE33 9.6 Reinluftprüfung Die Reinluftprüfung wird mittels des eingebauten Filters durchgeführt, um die Stabilität und Leistung des Aethalometers bei Durchflussbedingungen festzustellen. Zur Durchführung der Reinluftprüfung wählen Sie Operation/General/Clean air test aus. Die Reinluftprüfung dauert 20 Minuten, währenddessen der Zustandscode 2048 angezeigt wird. Nach dem Prüfungsabschluss wird ein Bericht erstattet und auf der CF-Karte abgespeichert.
  • Seite 74 8. Das Prüfungsergebnis ist zufriedenstellend, wenn der Wert von PPBC an der Messstelle 1 für den Kanal 6 niedriger ist als 550 ng/m . Sollte der ermittelte PPBC-Wert an der Messstelle 1 größer als dieser Wert sein, kontaktieren Sie bitte Magee Scientific, Aerosol oder ihren autorisierten Händler. ____________________________________________________________________________________________________________ Benutzerhandbuch —...

  • Seite 75: Automatische Reinluftprüfung

    Aethalometer Modell AE33 9. Den Prüfungsabschluss mit „OK“ bestätigen. Die Durchschnitts-Rußkonzentrationswerte müssen nahe null (weniger als +/- 100) sein, wenn der Aethalometer mindestens eine Stunde betriebswarm und stabilisiert ist. Gelegentlich kann es zuerst zu einem Ausgleichsvorgang wegen der Filter- Kompressionsartefakte kommen. 9.7 Automatische Reinluftprüfung Die automatische Reinluftprüfung wird durch Betätigung der Option „Auto Clean Air“...

  • Seite 76: Durchflussüberprüfung

    Das Durchflussüberprüfverfahren ermöglicht dem Bediener, die internen Durchflusssensoren auf genaue Rückmeldung zu überprüfen. Keine Geräteeinstellungen werden im Durchflussüberprüfvorgang geändert. Das Verfahren ist auch als Videoanweisung auf der Magee Scientific-Website abrufbar. 1. Für diesen Test benötigen Sie das Gummi-Durchfluss-Kalibrierplättchen (mitgeliefert) und einen am Probeneinlassanschluss extern angeschlossenen Massendurchflussmesser.
  • Seite 77 Aethalometer Modell AE33 4. Es erscheint eine neue Bildschirmdarstellung. Wählen Sie „Manual“ aus. Die Option „Auto“ kann nur dann ausgewählt werden, wenn ein TSI 4110 Durchflussmesser mit einem Datenkabel an AE33 angeschlossen ist. 5. Der erste Teil des Verfahrens ist es, den Durchfluss durch das Kalibrierplättchen zu messen. 6.
  • Seite 78 Aethalometer Modell AE33 9. Verbinden Sie den Durchflussmesser mit dem gut abgedichteten Schlauch und den Verbindungsstücken. Stellen Sie sicher, dass die Schlauchverbindung fest ist. 10. Drücken Sie „OK“. 11. Das Durchflussüberprüfverfahren misst den Durchfluss bei drei verschiedenen Werten (nah 1 LPM, 3 LPM und 5 LPM) und vergleicht dann den internen Wert (von Gerätedurchflusssensoren erfassten) mit dem „externen“...
  • Seite 79 Aethalometer Modell AE33 Ist der Unterschied größer, müssen die Durchflusssensoren nachkalibriert werden (s. Abschnitt 9.3). 17. Eingabe mit „OK“ bestätigen. 18. Wenn Sie dazu aufgefordert werden, entfernen Sie das Durchfluss-Kalibrierplättchen und legen Sie das Filterband zurück. Wenn Sie fertig sind, drücken Sie „OK“. 19.

  • Seite 80: Prüfung Des Optischen Graufilters

    Aethalometer Modell AE33 9.10 Prüfung des optischen Graufilters Das Prüfverfahren des optischen Graufilters (Neutraldichtefilter, ND-Filter) wird zur Überprüfung des optischen Systems eingesetzt und zwar der Rückmeldung des optischen Detektors auf die variierende Lichtintensität aus optischen Quellen. Das ND-Prüfverfahren verwendet 4 optische Elemente, von denen jedes Glaseinlagen neutraler Dichte besitzt, die eine stabile und standardmäßig rückverfolgbare Extinktion haben.
  • Seite 81 Aethalometer Modell AE33 8. Stecken Sie das USB-Speichermedium in die USB-Schnittstelle an der Frontseite ein und drücken Sie „Yes“. 9. Das Gerät wird die Kalibrierparameterdatei kopieren und das Prüfverfahren starten. 10. HALTEN SIE DAS FILTERBAND IMMER UNTERHALB DES ANALYSEBEREICHS. Wenn Sie dazu aufgefordert werden, setzen Sie das ND-Element Nr. 0 (Null) OBERHALB des Filterbands ein.
  • Seite 82 0,9 und 1,1 bei allen sieben Wellenlängen (Kanäle 1 bis 7) befinden. 16. Befinden sich die Ergebnisse aus irgendeinem Grund außerhalb dieses Bereichs nach der Testwiederholung, kontaktieren Sie bitte Magee Scientific, Aerosol Co. oder Ihren autorisierten Händler.

  • Seite 83: Einlasslecktest

    Geräteeinlassdurchfluss: 4700 Geräteauslassdurchfluss: 4500 Die Geräteleckage beträgt: 4,3% Die Leckage muss unter 10% liegen. Sollte die ermittelte Leckage größer als 10% sein, kontaktieren Sie bitte Magee Scientific, Aerosol oder ihren autorisierten Händler. ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 83/135...

  • Seite 84: Schmierung Der Optikkammerschlitten

    Aethalometer Modell AE33 9.12 Schmierung der Optikkammerschlitten 1. Für dieses Verfahren brauchen Sie Silikonfett und Wattestäbchen. 2. Läuft das Messverfahren, drücken Sie „Stopp“. Dies kann auch durchgeführt werden, wenn das Gerät abgeschaltet ist. 3. Öffnen Sie die Gerätefronttür. 4. Geben Sie eine kleine Menge Silikonfett auf das Wattestäbchen. 5.
  • Seite 85 Aethalometer Modell AE33 ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 85/135...

  • Seite 86: Kerzenfilteraustausch

    Aethalometer Modell AE33 9.13 Kerzenfilteraustausch Der Nebenstromkerzenfilter befindet sich oberhalb der optischen Kammer und ist hinter der Fronttür deutlich erkennbar. Er ist einmal pro Jahr oder bei Bedarf in Stationen mit hoher Aerosolbeladung auch früher auszutauschen. Ein Anzeichen dafür ist eine dunklere Färbung des Filters als „mittleres Grau“.
  • Seite 87 Aethalometer Modell AE33 7. Wiederholen Sie den Vorgang, um den Kerzenfilter mit zwei Kniestücken auszubauen. 8. Demontieren Sie die Kniestücke vom Filter durch Drücken des grauen Anschlussrings. 9. Befestigen Sie die Kniestücke am neuen Kerzenfilter mit gleicher Ausrichtung wie der Pfeil, der die Flussrichtung anzeigt.

  • Seite 88: Serielle Befehle

    Aethalometer Modell AE33 ABSCHNITT SERIELLE BEFEHLE ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 88/135...
  • Seite 89 Aethalometer Modell AE33 10. SERIELLE BEFEHLE Alle Befehle enden mit einer Zeilenumschaltung. Beachten Sie, dass alle Befehle in GROßBUCHSTABEN gesendet werden müssen. $AE33:Dnnn nnn = abgefragte Abfrage von nnn Datenzeilen Datenzeilenanzahl $AE33:Wnnn nnn = abgefragte Abfrage von nnn letzten Datenzeilenanzahl Messungen Gleich wie $AE33:Dnnn, mit der Ausnahme, dass BC...
  • Seite 90 Aethalometer Modell AE33 Stabilitätsprüfung, Einlasslecktest, Lecktest, Durchfluss) m = Datenanzahl (0 = alle) $AE33:E Datenstrom stoppen $AE33:Xn n = 0 — Gerät stoppen Fernstart/-stopp n = 1 — Gerät starten WICHTIG! Der Befehl muss als eine Reihung und nicht getrennt gesendet werden. Wir empfehlen RealTerm als Kommunikationsprogramm (zum kostenlosen Download verfügbar): Dies hat erweiterte Funktionalität und verbesserte „Senden“-Möglichkeiten.

  • Seite 91: Peripheriegeräte

    Aethalometer Modell AE33 10.1 Peripheriegeräte Peripheriegeräte können an drei seriellen COM-Schnittstellen des AE33-Aethalometers angeschlossen werden. Diese umfassen Datenlogger sowie Gerätezubehör. Die Anzeige „Operation/Advanced“ bietet das Dialogfenster „External device“ zur Auswahl des Peripheriegeräts für die jeweilige COM-Schnittstelle. Nachdem Sie das Gerät physikalisch verbunden haben, wählen Sie es im Aufklappmenü...

  • Seite 92: Comet_T0310

    Aethalometer Modell AE33 10.1.1 AMES_TPR159 Die vom AMES-Sensor erfassten Daten werden am Ende der AE33-Datenzeile im Abschnitt „Fields_i“ im folgenden Format gespeichert: Temperatur, relative Feuchte, Druck. Ist als Durchflussmeldungsstandard „Ambient“ ausgewählt, sind die Temperatur- und Druckwerte in der Datenzeile gleich wie im Abschnitt „Fields_i“. 10.1.2 Comet_T0310 Der Comet-Sensor gibt Temperaturdaten an.

  • Seite 93: Bayern/Hessen"-Datenlogger-Protokoll

    Aethalometer Modell AE33 10.1.7 “Bayern/Hessen”-Datenlogger-Protokoll Das Gerät unterstützt die Datenerfassung über B/H-Protokoll. Der grundlegende Befehl ist: <STX>DA<address><ETX><BCC>. Dieser Befehl beginnt die Datenübertragung vom Gerät. Die Adresse (ein Wert zwischen 1 und 255) ist optional und kann unter Operation/Advanced als „External ID“ eingegeben werden. Das Gerät gibt Rückmeldung auf einen gültigen Befehl im folgenden Format: <STX>MD07<SP><address><BC1><SP><opStatus><SP><errStatus><SP>0000000000<SP>….

  • Seite 94: Datenlogger Qair-Protokoll

    Aethalometer Modell AE33 00001000 – Kammerproblem, 00010000 – Peripheriegeräteproblem. 10.1.8 Datenlogger Qair-Protokoll Das Gerät unterstützt Datenerfassung über Qair-Protokoll, welches „Kommunikationsprotokoll für digitale Verbindungen mit Luftqualität- Datenerfassungsstationen Ver. 3.1“ erfüllt. Das ist eine eingeschränkte Version des industriellen JBUS-Kommunikationsprotokolls. Das standardmäßige Befehlsformat ist: <slave number><function code><address><number of words><CRC16>...
  • Seite 95 Aethalometer Modell AE33 o Befehl: [01] [03] [00] [1E] [00] [04] [24] [0F] o Rückmeldung: [1] [3] [8] [30] [32] [30] [37] [32] [30] [31] [35] [7D] [A3] Uhrzeit (Adresscode 34) o Befehl: [01] [03] [00] [22] [00] [03] [A5] [C1] o Rückmeldung: [1] [3] [6] [31] [30] [34] [38] [35] [30] [81] [1E] Betriebsparameter (Adresscode 37) o Befehl: [01] [03] [00] [25] [00] [64] [55] [EA]...

  • Seite 96: Ae33-Datenstrom

    Aethalometer Modell AE33 Einzeldatenwerte sind in je 6-Bytes-Gruppen kodiert. Die ersten 4 Bytes stellen den Wert dar, die letzten zwei den Zustand: Wertliste: Flow1, Flow2, FlowC, Pm, Tm, ProcBB, BC1(i), BC2(i), BC(i) (i=1-7), KoefSen(i) (i=1-7), TapeAdvanceLeft. 10.1.9 AE33-Datenstrom Die Daten werden automatisch über die COM-Schnittstelle mit Kommunikationsparametern „9600.8N1“...

  • Seite 97: Verbindung Mit Externem Datenlogger Oder Pc

    Aethalometer Modell AE33 10.2 Verbindung mit externem Datenlogger oder PC Verbinden Sie den PC bzw. Datenlogger mit einem überkreuzten Kabel (oder einem standardmäßigen Serienkabel mit Nullmodemadapter) mit der seriellen Schnittstelle an der Geräterückplatte. Die Verbindung mit folgenden Werten herstellen: Baud-Rate = 115200, Daten-Bits = 8 Stoppbits = 1 (IO.Ports.StopBits.One) Parität = None (keine) (IO.Ports.Parity.None)

  • Seite 98: Datenverarbeitung

    Aethalometer Modell AE33 ABSCHNITT DATENVERARBEITUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 98/135...

  • Seite 99: Datenverwaltung

    Aethalometer Modell AE33 11. DATENVERWALTUNG Verbinden Sie das USB-Speichermedium mit einem der Front-USB-Anschlüsse. Benutzen Sie nicht die USB-Anschlüsse an der Rückplatte. Gehen Sie zur Anzeige „Data / Export“ und drücken Sie „Export to USB“. Die Daten werden in einer Textdatei mit einer Kopfzeile abgespeichert. Der Dateiname lautet: AE33_Sss- nnnnn_JJJJMMTT.dat wobei ss Fabrikationsnummer, nnnn Seriennummer und JJJJMMTT Datum bezeichnet, z .B.
  • Seite 100 Aethalometer Modell AE33 Dateistruktur und Feldbeschreibung Kopfzeile: Date(yyyy/MM/dd); Time(hh:mm:ss); Timebase; RefCh1; Sen1Ch1; Sen2Ch1; RefCh2; Sen1Ch2; Sen2Ch2; RefCh3; Sen1Ch3; Sen2Ch3; RefCh4; Sen1Ch4; Sen2Ch4; RefCh5; Sen1Ch5; Sen2Ch5; RefCh6; Sen1Ch6; Sen2Ch6; RefCh7; Sen1Ch7; Sen2Ch7; Flow1; Flow2; FlowC; Pressure (Pa); Temperature (°C); BB (%); ContTemp; SupplyTemp; Status; ContStatus; DetectStatus; LedStatus; ValveStatus;...
  • Seite 101 Aethalometer Modell AE33 Datenfeldbeschreibung: - Date (yyyy/MM/dd): Datum. - Time (hh:mm:ss): Zeit. - Timebase: Zeitbasis — Einheiten in Sekunden. - Ref1, Sen1Ch1, Sen2Ch1…: sind die Rohsignalreferenzwerte (Ref), Messpunkt 1 (Sen1) und Messpunkt 2 (Sen2) die Werte, von denen Rußkonzentrationen für den Kanal 1 (Ch1) bei Wellenlänge 370 nm ermittelt werden.
  • Seite 102 Aethalometer Modell AE33 - BC11; BC12; BC1; BC21; BC22; BC2; BC31; BC32; BC3; BC41; BC42; BC4; BC51; BC52; BC5; BC61; BC62; BC6; BC71; BC72; BC7: BCn1 ist die nicht kompensierte Rußkonzentration ermittelt vom Messpunkt 1 für den Kanal n, BCn2 ist die nicht kompensierte Rußkonzentration ermittelt vom Messpunkt 2 für den Kanal n.
  • Seite 103 Aethalometer Modell AE33 wobei das Zusatzgerät mit dem Code 1 eine Wetterstation, welche Temperatur (20,0), relative Feuchte (45%) und Druck (1090 mbar) meldet. Die Temperatur von 21,1 °C wird von an einem anderen Anschluss angeschlossener „Comet temperature probe“ gemeldet. Systemwiederherstellung Diese Funktion ermöglicht, alle Aethalometer-Betriebsparameter von einer vorherigen Setupdatei wiederherzustellen.

  • Seite 104: Rußkonzentration-Quellenabgrenzung

    Aethalometer Modell AE33 11.1 Rußkonzentration-Quellenabgrenzung Die Quellenabgrenzung der Rußemissionen basiert auf dem Modell Sandradewi et al. (2008), wobei der optische Absorptionskoeffizient die Summe der Anteile von Biomasse- und fossiler Energieträgerverbrennung ist. Das Modell basiert auf dem Unterschied der Wellenlängenabhängigkeit von Absorptionskoeffizienten unter der Annahme, dass die durch die Emissionen von fossilen Brennstoffen und Biomasse bedingte Absorption der jeweiligen λ...
  • Seite 105 Aethalometer Modell AE33 Einstellungen - BB-Anzeige auf der Home Page wird durch Auswählen der Home display/procBB-Einstellung unter Operation/Advanced aktiviert. - Der Algorithmus kann durch Änderung der Ångström-Exponenten α und α von den voreingestellten Werten von α = 1 und α = 2 fein justiert werden.

  • Seite 106: Software-Aktualisierung

    Aethalometer Modell AE33 ABSCHNITT SOFTWARE-AKTUALISIERUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 106/135...
  • Seite 107 Aethalometer Modell AE33 12. SOFTWARE-AKTUALISIERUNG 1. Benutzen Sie nur hochwertige USB-Speichermedien. Kopieren Sie die folgenden Dateien in das Stammverzeichnis: - NK.bin - Anwendungssoftware (SW-Versionnummer nicht angezeigt) - ae33coNNN.hex, ae33deNNN.hex, ae33leNNN.hex - drei Firmware-Dateien für die Version NNN. 2. Gehen Sie zur Anzeige „Operation/General“ und stoppen Sie das Messverfahren. 3.

  • Seite 108: Fehlerbehebung

    Aethalometer Modell AE33 ABSCHNITT FEHLERBEHEBUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 108/135...

  • Seite 109: Startbildschirmüberprüfungen

    Aethalometer Modell AE33 13. FEHLERBEHEBUNG 13.1 Startbildschirmüberprüfungen Überprüfung Beschreibung Fehler Lösung Kommunikation Kommunikation: PC mit Hardware-Problem Kabel überprüfen dem Controller der optischen Kammer Gerätedaten Daten (Seriennummer) Hardware-Problem Kabel überprüfen vom Controller der Optikkammer abrufen Speicherplatz CF-Karte-Betrieb CF-Karte-Fehler neue CF-Karte und SW besorgen Konfigurationseinstellungen Einstellungen von der...

  • Seite 110: Gerätezustand

    Aethalometer Modell AE33 13.2 Gerätezustand Normalbetrieb Warnung; Messverfahren läuft, aber es ist ein Fehler aufgetreten, der zu untersuchen ist Gerät gestoppt. Sofortige Reaktion nötig. Die Gerätezustandscodenummer und das farbige Symbol werden auf dem Home Screen angezeigt. Drücken des farbigen Symbols öffnet ein neues Fenster mit der Zustandserklärung. Zustandscodes Beschreibung Problem...

  • Seite 111: Unzulässige Qualitätssicherungstestergebnisse

    Aethalometer Modell AE33 13.3 Unzulässige Qualitätssicherungstestergebnisse Test Kriterien Lösung Durchflussüberprüfung Gemessene Durchflüsse Durchfluss kalibrieren weichen um mehr als 10% Einen angemessenen Durchflusskalibrator benutzen Verwendung von korrektem Durchflussmeldungsstandard überprüfen Lecktest ζ > 10 % Schlitten der optischen Kammer schmieren Stabilitätsprüfung PPBC61 > 450 ng/m Optische Kammer reinigen Mögliche Elektronikprobleme Reinluftprüfung...

  • Seite 112: Technische Daten Und Zubehör

    Aethalometer Modell AE33 ABSCHNITT TECHNISCHE DATEN und ZUBEHÖR ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 112/135...

  • Seite 113: Leistungsbeschreibung

    Aethalometer Modell AE33 14. LEISTUNGSBESCHREIBUNG Betrieb: • Versorgungsspannung: 100–240 V~, 50/60 Hz • Maximaler Energieverbrauch: 90 W. Üblicher Energieverbrauch: 25 W • Messwellenlängen: 370, 470, 520, 590, 660, 880 und 950 nm • Durchfluss: einstellbar auf 2, 3, 4 und 5 LPM Umgebungsmäßige Betriebsbedingungen: •...

  • Seite 114: Zubehör

    Aethalometer Modell AE33 15. ZUBEHÖR PRODUKT-NR. BESCHREIBUNG FOTO M8050 Filterbandrolle, 10 m (1000 Messstellen) M8072 Kerzenfilter M5510 Umgebungsklimasensor (P, T, rF) inkl. 10 m Kabel AE5513 Verlängerungskabel für AE33-MET2 mit Anschlussbuchsen, 20 m M4121 MiniPM Einlasssatz (inkl. PM10, PM4, PM2.5, PM1 und TSP) M4110 Sharp-Cut Zyklonfiltereinlass, 2.5 μm Austritt bei 5 LPM Durchflussrate...
  • Seite 115 Aethalometer Modell AE33 M4114 Sharp-Cut Zyklonfiltereinlass, 2.5 μm Austritt bei 2 LPM Durchflussrate oder 1 μm Austritt bei 5 LPM Durchflussrate M4112 Sharp-Cut Zyklonfiltereinlass, 1 μm Austritt bei 2 LPM Durchflussrate M9610 Gerätekoffer zum Versenden und Feldgebrauch, stoßfest und wasserfest M9555 Insektenschutz und Wasserabscheider M5710...
  • Seite 116 Aethalometer Modell AE33 M5610 Probelufttrockner — Nafion-Membrane (inkl. externe Pumpe) AE33-CPI Versandkarton mit schützenden Schaumstoffeinlagen M7900 TSI 4140 Durchflussmesser (0,05–20 LPM) M7950 BGI TetraCal (0,1–30 LPM) M7662 Überprüfungssatz für optische Graufilter M3410 Bandsensor-Kalibrierscheibensatz ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 116/135...

  • Seite 117: Zeichnungen

    Aethalometer Modell AE33 ABSCHNITT ZEICHNUNGEN ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 117/135...
  • Seite 118 Aethalometer Modell AE33 16. ZEICHNUNGEN Frontansicht Frontansicht, offene Tür ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 118/135...
  • Seite 119 Aethalometer Modell AE33 Hinteransicht Hinteransicht, Deckel abgezogen ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 119/135...
  • Seite 120 Aethalometer Modell AE33 Explosionszeichnung ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 120/135...

  • Seite 121: Funktionsweise

    Aethalometer Modell AE33 ABSCHNITT FUNKTIONSWEISE ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 121/135...
  • Seite 122 Aethalometer Modell AE33 17. FUNKTIONSWEISE Aethalometer Modell AE33 wurde Beitrag Forschungs- Überwachungsgemeinschaften entwickelt sowie für den zuverlässigen Betrieb bei allen Betriebsbedingungen konstruiert, von hochmoderner Forschungsarbeit bis zur Compliance- Überwachung. Die führenden im Modell AE33 eingebauten Innovationen umfassen: Das DualSpot™-Messverfahren, welches die für alle auf Filter basierenden Echtzeitüberwachungsgeräte üblichen Einwirkungen löst, wo der Geräterückmeldungsfaktor von der Materialbeladung auf dem Filter abhängt.
  • Seite 123 Aethalometer Modell AE33 „braunem Kohlenstoff“ (lichtabsorbierender organischer Kohlenstoff) in der Partikelmasse — zur Anwendung als Routineüberwachung der Umgebungsluftqualität zu regulatorischen Zwecken, als Messung der Rußkonzentration in städtischen, vorstädtischen, regionalen, ländlichen oder entlegenen Standorten, als Quellenprüfung oder als Laboruntersuchung zu messen. DualSpot™-Technologie Modell AE33...
  • Seite 124 Aethalometer Modell AE33 vorbestimmten Maximum angesammelte Datenpunkte darstellen, gesammelten Daten. Die Daten wurden nach Beladung (Schwächung, ATN) gruppiert. Gibt es eine systematische Reduktion des ermittelten Ergebnisses in Form einer Beladungsfunktion, weisen die Daten eine deutliche negative Steigung auf, wobei der Achsenabschnitt die Null-Beladung zeigt. Abbildung 7 stellt zwei Datensätze von urbanen Lagen mit entweder bestehendem oder nicht vorhandenem Beladungseffekt bildlich dar.
  • Seite 125 Aethalometer Modell AE33 Die London-Daten zeigen eine systematische Reduzierung bei zunehmenden Beladungen, die Boston-Daten keine. Dies veranschaulicht, dass die Methoden zum Kompensieren des Messstellenbeladungseffekts selbstanpassend und in der Lage sein müssen, sich dynamisch den unterschiedlichen Situationen anpassen zu können. Ein auf Firmware mit einem festen „nichtlinearen Beladungsparameter“...
  • Seite 126 Aethalometer Modell AE33 Das Aethalometer-Modell AE33 wertet den Aerosol-Rußgehalt an zwei parallelen Messstellen der gleichen Zuluftströmung mit dennoch unterschiedlichen Sammelraten bzw. bei verschiedenen ATN-Werten aus. Durch Kombinieren der Daten gemäß den obigen Gleichungen ermittelt AE33 den zu Null-Beladung kompensierten Rußkonzentrationswert sowie den Beladungskompensationsparameter k in Echtzeit, was den Einblick in die Beschaffenheit und Zusammensetzung des Aerosols ermöglicht.
  • Seite 127 Aethalometer Modell AE33 Automatischer Nullpunkt und Span-Tests Das Aethalometer-Modell AE33 bietet die Möglichkeit automatischer Überprüfung der Null- Luft-Rückmeldung des Geräts bei dynamischen Betriebsbedingungen. Der Test wird durch Rückspülung des Einlassanschlusses mit der Überströmung der intern gefilterten Luft und Inumlaufsetzen der gefilterten Luft im Gerät durchgeführt. Die in diesem Zeitraum gesammelten Daten werden zur Auswertung des Mittelwerts und der Punkt-zu-Punkt-Variation verwendet.

  • Seite 128: Die Rückmeldung Der Optischen Ae33-Detektoren Kann Durch Verwendung Eines

    Aethalometer Modell AE33 Die Rückmeldung der optischen AE33-Detektoren kann durch Verwendung eines Standardsatzes von optischen Graufiltern überprüft werden. Diese sind Glaselemente mit einer Reihe von bekannten und stabilen optischen Absorptionen, von hellen bis dunklen, die von den Herstellungsunterlagen auf das Primärnormal rückführbar sind. Werden diese in den AE33- Aethalometer eingesetzt, geben dessen Photodetektoren ein gewisses Ausgangssignal.
  • Seite 129 Aethalometer Modell AE33 sonstige Verunreinigungen, welche durch die Probeluftströmung hineingetrieben werden können, zu entfernen. Die optische Kammer ist mit einem Bajonettverschluss zum schnellen Ausbauen, einfachen Reinigen und zuverlässigen Wiederzusammenbau befestigt. Das gesamte Gerät ist hermetisch verschlossen, um das Eindringen von Staub zu verringern. Literatur Arnott, W.
  • Seite 130 Aethalometer Modell AE33 ABSCHNITT KONFORMITÄTSURKUNDEN ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 130/135...

  • Seite 131: Konformitätserklärung

    Aethalometer Modell AE33 18. KONFORMITÄTSERKLÄRUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 131/135...
  • Seite 132 Aethalometer Modell AE33 ABSCHNITT KUNDENDIENST UND -BETREUUNG ____________________________________________________________________________________________________________ Benutzerhandbuch — Ver. 1.54 März 2016 132/135...

  • Seite 133: Kundendienst

    SI-1000 Ljubljana SLOWENIEN EUROPA Fax: +386 59 191 221 www.aerosol.eu In den USA kontaktieren Sie bitte: Magee Scientific Corporation 1916A M.L. King Jr. Way Berkeley CA 94704, USA Fax: +1 510 845 7137 www.mageescientific.com Der für Ihr Land zuständige Händler: ____________________________________________________________________________________________________________ Benutzerhandbuch —...

  • Seite 134: Reparatur-Rücksendung

    Aethalometer Modell AE33 20. REPARATUR-RÜCKSENDUNG Bevor Sie Magee Scientific-Geräte zur Reparatur zurücksenden, kontaktieren Sie bitte entweder Magee Scientific oder Aerosol. Aerosol GmbH, Kamniška 41, SI 1000 Ljubljana, Slowenien. Tel: +386 1 4391 700 support@aerosol.eu Magee Scientific Corporation, 1916A M.L. King Jr. Way, Berkeley CA 94704, USA Tel: +1 510.845.2801...
