MCC K113-4BJCI Aufbauanleitung
Inhaltszusammenfassung für MCC K113-4BJCI

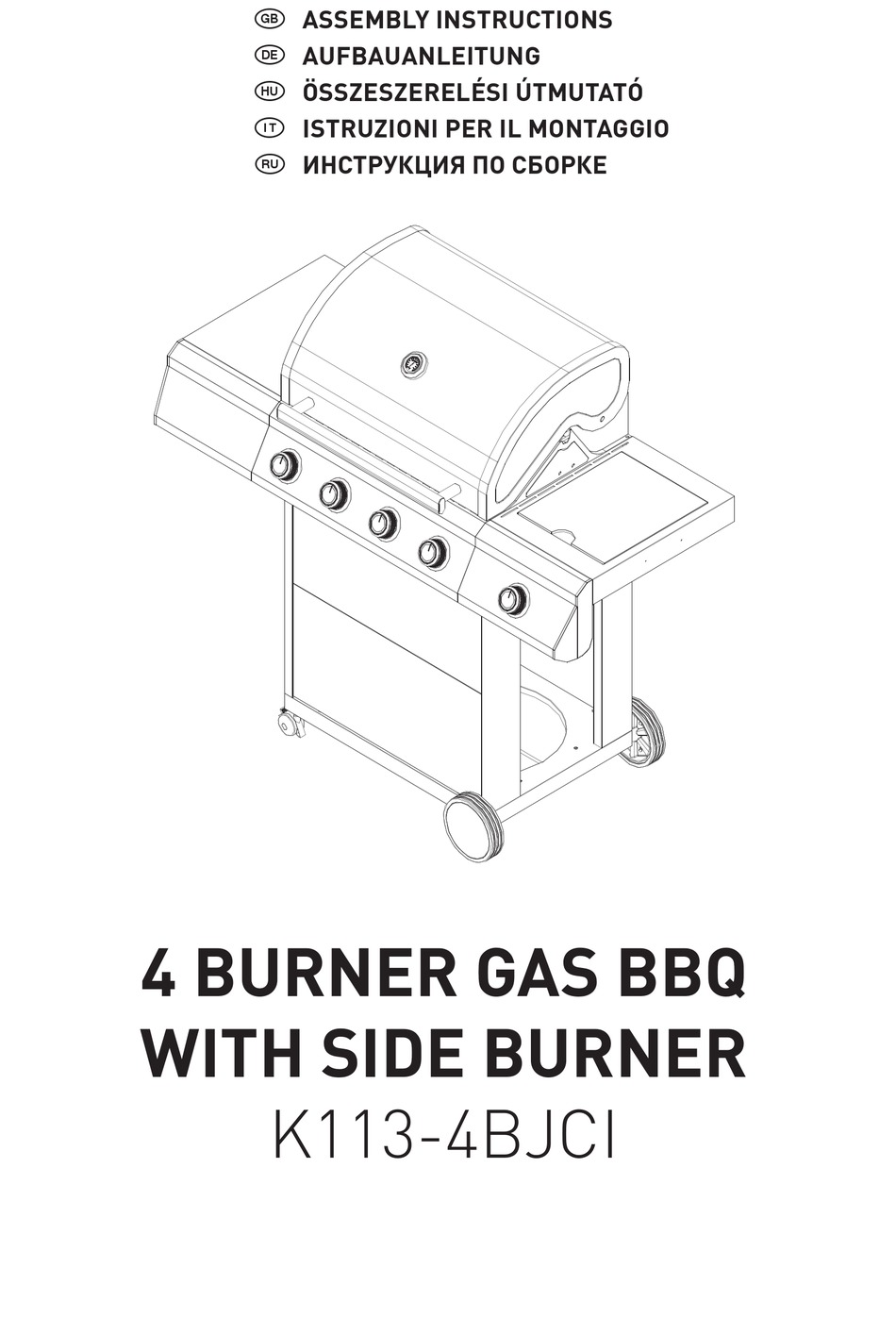

- Seite 1 ASSEMBLY INSTRUCTIONS AUFBAUANLEITUNG ÖSSZESZERELÉSI ÚTMUTATÓ ISTRUZIONI PER IL MONTAGGIO ИНСТРУКЦИЯ ПО СБОРКЕ ƒ 4 BURNER GAS BBQ WITH SIDE BURNER K113-4BJCI...
- Seite 3 7PCS 34PCS 4PCS 2PCS 4PCS...
- Seite 4 E x2 B x4 B x4 B x4 B x6 B x4...
- Seite 5 B x4 B x4 D x2 A x2 A/B x4 D x2 A x2...
- Seite 6 A x2 E x4 A x2 E x4...
-
Seite 15: Bestimmungsgemäßer Gebrauch
{ AUFBAUANLEITUNG 2575 Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie die das Gerät in Gebrauch nehmen, und lesen Sie die folgende Bedienungsanleitung. QA19-0000002542 Aufbau-Schritte Stellen Sie sicher, dass Ihr Grill richtig zusammengebaut ist. Der Verpackung jedes Grills liegt eine Aufbauanleitung bei, die, spezifisch für jedes Modell, den Aufbau erklärt. Befolgen Sie diese Anleitung genau, um einen korrekten und sicheren Aufbau zu gewährleisten. Vorsicht: Obwohl wir jede Anstrengung unternommen haben, um sicherzustellen, dass der Zusamenbau so einfach und sicher wie möglich ist, können Stahlteile spitze Ecken und scharfe Kanten aufweisen, an denen Sie sich verletzen können, wenn Sie sie beim Aufbau nicht ordnungsgemäß handhaben. Seien Sie beim Aufbau vorsichtig. Wir empfehlen Ihnen ausdrücklich, Ihre Hände mit Arbeitshandschuhen zu schützen. NUR FÜR DEN GEBRAUCH IM AUßENBEREICH! LESEN SIE DIE BEDIENUNGSANLEITUNG, BEVOR SIE DAS GERÄT VERWENDEN! WARNUNG! BERÜHRBARE TEILE KÖNNEN SEHR HEIß SEIN. HALTEN SIE KINDER FERN! DIESES GERÄT MUSS WÄHREND DES GEBRAUCHS VON ENTFLAMMBAREN MATERIALIEN FERNGEHALTEN WERDEN! EXPLOSIONSGEFAHR! BEWEGEN SIE DAS GERÄT WÄREND DES GEBRAUCHS NICHT! -
Seite 16: Lieferumfang
SICHERHEITSHINWEISE FÜR GAS-GRILLS 1. Dieses Gerät ist für die Verwendung mit Niederdruck-Propan und Butan-Flüssiggas (LPG) ausgelegt. Verwenden Sie kein Erdgas. 2. Öffnen Sie die Abdeckung(en), bevor Sie das Gerät anzünden. 3. Öffnen Sie die Abdeckung(en) während des Gebrauchs sehr vorsichtig. Heißer Dampf, der sich im Inneren der Abdeckung(en) ansammelt, kann beim Öffnen der Abdeckung(en) schnell entweichen. 4. Decken Sie das Gerät erst ab, wenn es vollständig abgekühlt ist. 5. Verschließen Sie niemals die Belüftungsöffnungen des Gasflaschenfachs. 6. Verwenden Sie niemals Holzkohle oder andere feste Brennstoffe in diesem Gerät. 7. Halten Sie die folgenden Mindestabstände zu entflammbaren Materialien ein: nach hinten 45 cm, zu den Seiten jeweils 25 cm, nach oben 100 cm. 8. Für die Verwendung auf den Nebenbrennern werden Pfannen mit einem Durchmesser von 20 - 24 cm empfohlen. WARNUNGEN FÜR GAS-ANSCHLÜSSE / GASFLASCHEN / DRUCKREGLER 1. Überprüfen Sie das Gerät und alle Anschlüsse regelmäßig und überprüfen Sie nach jedem Austausch der Gasflasche, dass kein Gas austritt. (→ Dichtigkeitsprüfung). -
Seite 17: Gasflaschen Verbinden / Ersetzen
WARNUNG! Verwenden Sie das Gerät nur, nachdem es vollständig zusammengebaut und alle Einstellungen vorgenommen wurden! Gasauswahl 1. Propangasflaschen können das ganze Jahr über verwendet werden. Butangasflaschen sind am besten für die Sommerzeit geeignet, da sie bei Temperaturen unter +10 °C deutlich weniger effizient sind. 2. Für eine optimale Leistung empfehlen wir die Verwendung einer 11-kg-Gasflasche, die eine Höhe von 60 cm und einen Durchmesser von 30 cm nicht überschreitet. 3. Gasflaschen dürfen nicht zu mehr als 80% befüllt werden. Überfüllte Gasflaschen stellen eine Gefahr dar, da durch den überhöhten Druck Propangas- Dampf am Ventil austreten kann. Der Dampf ist leicht entzündlich und in Kontakt mit einer Funkenquelle oder der Flammzündung können sie eine Explosion verursachen, die zu schweren Verbrennungen, Verletzungen oder zum Tod führen kann. -
Seite 18: Dichtigkeitsprüfung
Dichtigkeitsprüfung WARNUNG! Explosionsgefahr! Verwenden Sie niemals Streichhölzer oder andere offene Flammen um nach Gasaustritt an undichten Stellen zu suchen. Überprüfen Sie alle Anschlüsse, Armaturen und alle Gasschläuche vor jedem Gebrauch oder nach jedem Wechsel der Gasflasche(n) auf Gasaustritt. Führen Sie diese Prüfung an einem gut belüfteten Ort und fern von Flammen, Funken oder Wärmequellen durch. Falls Sie Gas riechen, versuchen Sie nicht, das Gerät anzuzünden. 1. Vergewissern Sie sich, dass alle Regler am Gerät auf der Aus-Position stehen OFF. 2. Öffnen Sie das Gasventil der Gasflasche oder des Druckreglers. 3. Tragen Sie Lecksuchspray oder eine Lösung, die jeweils zur Hälfte aus Wasser und Seife besteht, mit einem Pinsel auf, um alle Verbindungen zu prüfen. 4. Schließen Sie umgehend die Gaszufuhr am Ventil der Gasflasche oder des Druckreglers, falls sich an den überprüften Stellen Gasblasen bilden. Ziehen Sie alle Anschlüsse fest und führen Sie dann den Test erneut durch. 5. Verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler, falls sich weiterhin Gasblasen bilden. Reinigung durch Hitze Entfernen Sie vor dem ersten Gebrauch herstellungsbedingte Rückstände und reinigen Sie das Gerät: 1. Betreiben Sie das Gerät bei hoher Temperatur und geöffneter Abdeckung für etwa 10-15 Minuten, um produktionsbedingte Rückstände abzubrennen (→ DEN BRENNER / NEBENBRENNER ANZÜNDEN). -
Seite 19: Nach Dem Gebrauch
Den Nebenbrenner mit der elektronischen Zündvorrichtung (ohne Zündflamme) anzünden 1. Warten Sie 5 Minuten, nachdem alle Anschlüsse angeschlossen wurden, und vergewissern Sie sich, dass kein Gas unkontrolliert austritt (→ Dichtigkeitsprüfung). 2. Drücken und drehen Sie den Drehregler gegen den Uhrzeigersinn von der Position „OFF“ zur Position „HI“. Wiederholen Sie dies bis zu 5 Mal, falls der Brenner nicht zünden sollte. -
Seite 20: Reinigung, Wartung Und Reparatur
Problem Mögliche Ursache und Lösung Das Produkt erhitzt sich • Stellen Sie sicher, dass das Thermometer ordnungsgemäß funktioniert. Legen Sie dazu ein Ofenthermometer in das Gerät nur auf 100 °C bis 150 °C; und vergleichen Sie die Temperatur, die dieses anzeigt, mit der, die das Thermometer am Gerät anzeigt. geringe Temperatur bei • Überprüfen Sie alle Gasanschlüsse auf undichte Stellen. Falls Sie ein Leck finden, ziehen Sie die Verbindung fest. Regler auf Position HI. • Glätten oder begradigen Sie den Gasschlauch, falls dieser geknickt oder verbogen ist. • Reinigen Sie die Brenner oder die Öffnung, falls diese blockiert sind. • Lassen Sie die Gasflasche bei niedrigem Gasdruck von Ihrem Gashändler überprüfen. • Die Gasversorgung ist unzureichend, da nicht genügend Gas in der Gasflasche ist. Füllen Sie die Gasflasche nach oder ersetzen Sie diese. Das Produkt braucht sehr • Wenn es draußen kalt ist, braucht das Gerät länger, um aufzuheizen. Es dauert ungefähr 10-15 Minuten, bis das Gerät von lange, um aufzuheizen. 250 °C auf 320 °C aufgeheizt ist. • Die Gasversorgung ist unzureichend, da nicht genügend Gas in der Gasflasche ist. Füllen Sie die Gasflasche nach oder ersetzen Sie diese. • Überprüfen Sie, ob der Gasschlauch blockiert oder verstopft ist. Die Brennerflamme ist nicht • Überprüfen Sie, ob zu viel oder zu wenig Luft zugeführt wird. blau. • Überprüfen Sie, ob der Brenner richtig ausgerichtet ist. • Bei unvollständiger Verbrennung wenden Sie sich an eine Fachkraft. -
Seite 21: Lagerung Und Transport
WARNUNG! Stellen Sie nach Ausführung jeglicher Reinigungs- und Wartungsarbeiten sicher, dass alle Schutzeinrichtungen, sofern vorhanden, wieder ordnungsgemäß und sicher angebracht wurden! Benutzen Sie das Gerät niemals ohne Schutzeinrichtungen! LAGERUNG UND TRANSPORT LAGERUNG 1. Schalten Sie das Gerät aus und entnehmen Sie die Batterien. 2. Reinigen Sie das Gerät wie oben beschrieben. 3. Decken Sie die Brenner mit Aluminiumfolie ab, damit sich im Inneren weder Staub noch Insekten ansammeln können. 4. Entnehmen Sie die Gasflasche(n) (→ Gasflasche(n) befestigen / entnehmen). 5. Trennen Sie die Gasflasche(n) und lagern Sie diese im Außenbereich. Sorgen Sie dafür, dass Gasflaschen nicht in der Nähe von Wärmequellen oder bei direkter Sonneneinstrahlung gelagert werden. 6. Bewahren Sie Ersatzgasflaschen nicht unter oder in der Nähe dieses Geräts auf. 7. Lagern Sie das Gerät und sein Zubehör an einem trockenen, frostfreien Ort. Die ideale Lagertemperatur beträgt 10 °C bis 30 °C. 8. Bewahren Sie das Gerät immer außer Reichweite von Kindern auf. 9. Wir empfehlen, das Gerät nach Möglichkeit in seiner Originalverpackung aufzubewahren oder es mit einem geeigneten Tuch abzudecken, um es gegen Staub zu schützen.
