COMEXIO Multi bridge Anleitung Seite 3

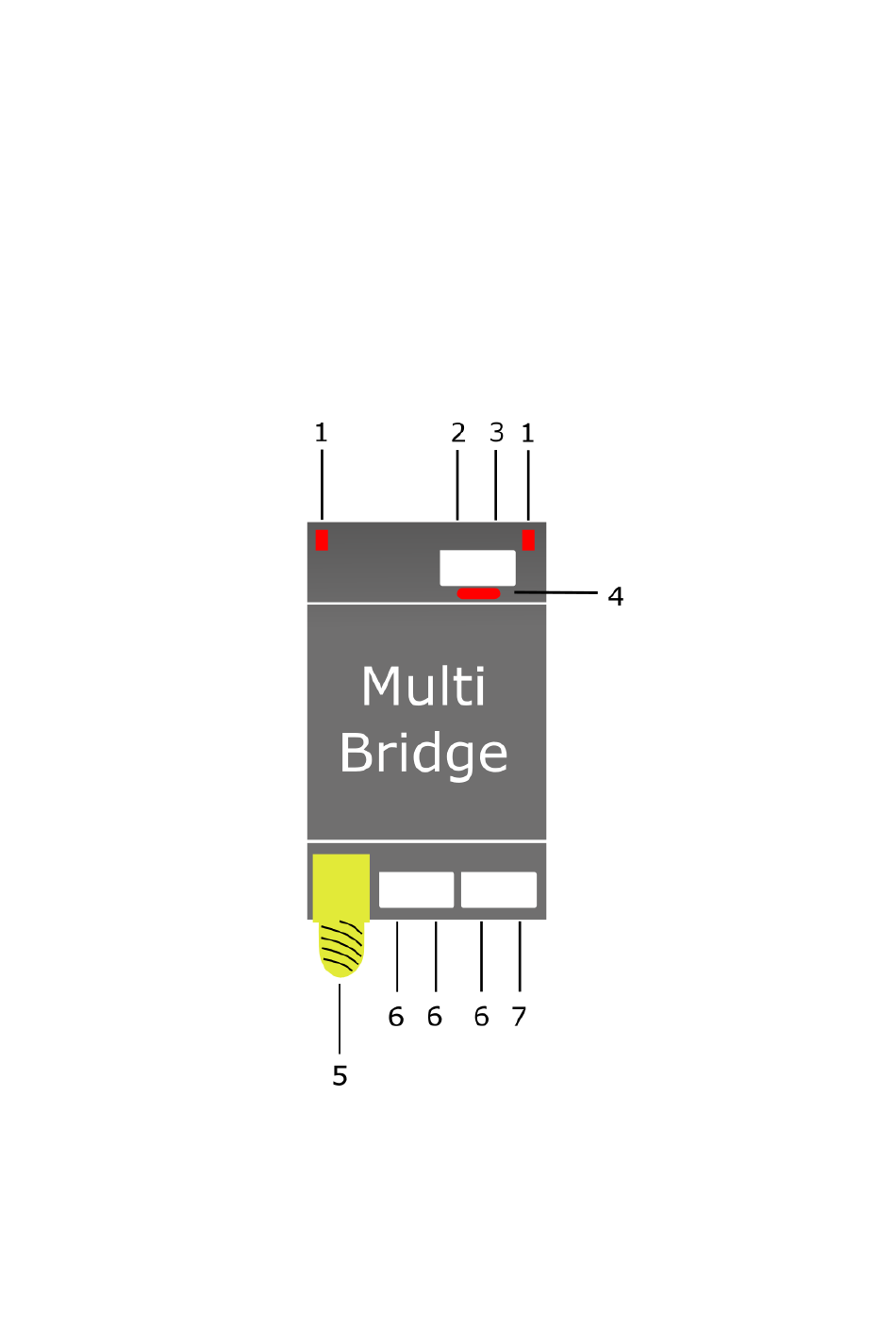

Übersicht (Bild 1)
1. Anschluss Extension Verbinder
2. Spannungsversorgung 24V DC
3. Extension Bus
4. Codierschalter
5. Anschluss SMA Antenne (Keine Verwendung)
6. Quickbus Kanäle
7. GND Anschluss
Overview (Figure 1)
1. Connection Extension connector
2. Power supply 24V DC
3. Extension bus
4. Code switch
5. Connector SMA antenna (no use)
6. Quickbus channels
7. GND connection
Bild 1/Figure 1
