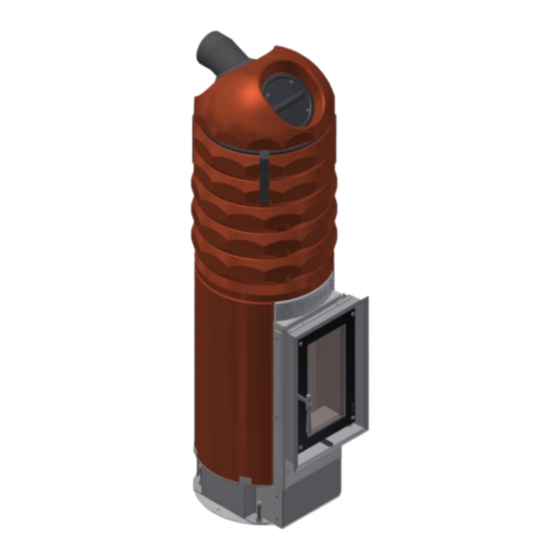

Ortner GOR44 Aufbauanleitung
Inhaltsverzeichnis
Aufbauanleitung
Ortner GOR44 mit KAM oder KMS
Hand- und Automatikbetrieb
Es ist für ausreichende Verbrennungsluft zu sorgen (Berechnung erforderlich).
Achtung bei Verwendung von Lüftungsanlagen, Dunstabzügen etc.!
Um Fehler zu vermeiden, lesen Sie bitte zuerst unsere Aufbauanleitung!
Jegliche nationalen oder lokalen Regelungen und allgemeinen Vorschriften,
Bestimmungen und Anwendungsregeln sind einzuhalten!
Version: 08_2016
Inhaltsverzeichnis
Inhaltszusammenfassung für Ortner GOR44
- Seite 1 Aufbauanleitung Ortner GOR44 mit KAM oder KMS Hand- und Automatikbetrieb Es ist für ausreichende Verbrennungsluft zu sorgen (Berechnung erforderlich). Achtung bei Verwendung von Lüftungsanlagen, Dunstabzügen etc.! Um Fehler zu vermeiden, lesen Sie bitte zuerst unsere Aufbauanleitung! Jegliche nationalen oder lokalen Regelungen und allgemeinen Vorschriften,...
- Seite 2 ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
-
Seite 3: Inhaltsverzeichnis
Bei nicht brennbaren Anbauflächen über 11,5 cm Dicke mit rückseitigen Einbaumöbeln aus brennbaren Baustoffen ....................................16 Allgemeines ..................................17 Schemaskizze .................................. 18 ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 4: Technische Daten
567 °C Speicher) Mittlere Abgastemperatur (nach den Ortner KAM) 195 °C Mittlerer notwendiger Förderdruck bei 14/17 Pa Nennwärmeleistung (KMS/KAM) ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 5: Wichtige Hinweise Vor Dem Einbau
Im Falle von Automatikbetrieb entfällt die Luftschiebereinheit und wird durch einen Stellmotor mit Zuluftklappe ersetzt! ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 6: Abgang Oben
Seite angebracht werden. Vergewissern sich Zusammenbau, Luftschieber funktioniert (bei Handbetrieb), und ob die Verbrennungsluftkanäle frei sind. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... - Seite 7 Metallklammern mitsammen. Klopfen Sie diese eventuell leicht mit einem Hammer zusammen, um einen festen Halt der Klammern zu gewährleisten. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
- Seite 8 Achten Sie weiters darauf, dass die Löcher der linken Seite zu den Löchern der rechten Seite versetzt sind. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
- Seite 9 Legen Sie die Auflagebleche für die Faserteile ein. Achten Sie dabei darauf, dass die Nuten der Bleche ordentlich in den „Zäpfchen“ der Türeinheit einrasten. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
- Seite 10 Legen Sie die Faserplatte mit der Öffnung nach hinten in den Feuerraum. Stellen Sie den inneren Faserring darauf. Legen Sie den Faserring ein. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
- Seite 11 äußeren Mantelteile darauf. Stecken Sie die Steckblende auf die Zarge und ziehen Sie die 4 Schrauben der Blende fest. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
- Seite 12 Bei der Verwendung von KMS wird anstatt der KAM die keramische Abgangshaube aufgesetzt. Setzen Sie die Gusskuppel auf die KAM. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
- Seite 13 Montieren sie nun die restlichen Teile der Multihaube. Den Anschluss der Steuerung entnehmen Sie der Bedienungsanleitung der Steuerung! ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
-
Seite 14: Technisches Maßblatt
Technisches Maßblatt (gilt sowohl für Automatik- wie auch Handbetrieb) ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 15: Allgemeine Hinweise
Heizgasrohre müssen aus mindestens 2 mm dickem Stahlblech, 4 mm dickem Grauguss GG 20 oder 1 mm dicken austenitischen nicht rostenden Stählen bestehen. Sprechen Sie mit Ihrem Bezirksschornsteinfegermeister über den geeigneten Schornsteinanschluss. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 16: Brand- Und Wärmeschutz
In diesem Fall sind alle 3 Ausführungsarten, welche „bei ungedämmten Anbauflächen mit brennbaren Baustoffen“ gelten, auch für diesen zulässig. ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 17: Bei Nicht Brennbaren Anbauflächen Über 11,5 Cm Dicke Mit Rückseitigen Einbaumöbeln Aus Brennbaren Baustoffen
Ortner Isoboard als Ersatzdämmstoff entspricht dies einer Schichtdicke von 6 cm. + aktive Hinterlüftung (mind. 3 cm Schlitzweite, nicht abdeckbar). ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 18: Allgemeines
Falls am Aufstellungsort, strengere Bestimmungen / Auflagen bezüglich Brandschutz gelten als die bereits Angeführten, sind diese zwingend einzuhalten! ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... -
Seite 19: Schemaskizze
Schemaskizze ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at... - Seite 20 Bautechnik (DIBt) aufweisen. Die Schichtdicke des Ersatzdämmstoffes ist der allgemeinen bauaufsichtlichen Zulassung zu entnehmen. 11) Hinterlüftung: Falls erforderlich 12) Feuerraum ORTNER GmbH | Hürmer Straße 36 in A-3382 Loosdorf | Tel +43 2754 2707 | Fax +43 2754 2708 office@ortner-cc.at | www.ortner-cc.at...
