Montage- und Bedienungsanleitung

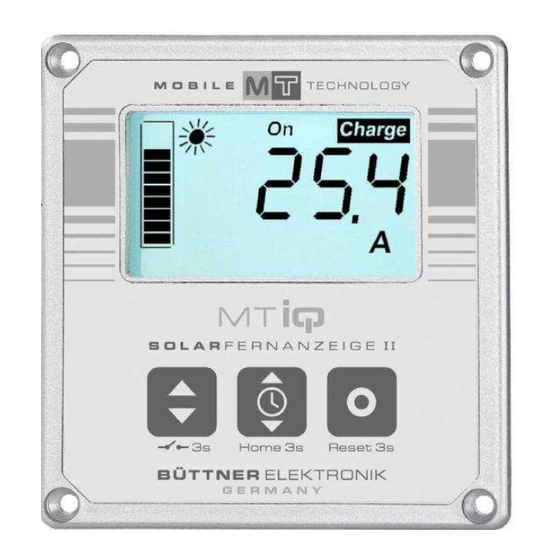

Solar-Fernanzeige LCD II
Präzise Anzeige aller wichtigen Größen der Solaranlage abgestimmt auf MT Solar-Regler.
Angezeigt werden:
- Ladestrom (A)
- Solarbatteriespannung (V)
- Solarleistung als Balkendiagramm
- Solarstromzähler (Ah und Wh)
- Uhrzeit
- Datum
Die Solar Fernanzeige II wurde für den Betrieb an allen bisherigen und aktuellen MT Solar-Reglern ab Seriennummer
13V01.0000 entwickelt. Sie ist zur guten Lesbarkeit mit einem großen Display ausgestattet, welches über eine
zeitgesteuerte Beleuchtung verfügt. Es werden der Solar-Ladestrom und die Spannung der Solarbatterie angezeigt. Die
aktuelle Leistung der Solar-Module wird am Rand der Anzeige immer als Balkendiagram in 10 %-Schritten dargestellt.
Weiterhin ist eine Digitaluhr mit Datum integriert. Sie verfügt über eine Gangreserve, die eine Spannungs-Unterbrechung
von ca. 15 Minuten überbrücken kann (z. B. bei Batteriewechsel).
Die Stro zählerfu ktio zählt die „geer tete " A pere-Stunden und Watt-Stunden und vereinfacht somit die Kontrolle
der Solaranlage. Die Zählerwerte können jederzeit nach Belieben auf Null zurückgesetzt werden.
Der eingebaute Schaltausgang erlaubt je nach Einstellung das automatische Schalten von Verbrauchern (z. B. Ventilator)
in Abhängigkeit der Batteriespannung oder auch als Zeitschaltuhr.
Das Gerät reiht sich von den Abmessungen her nahtlos in das MT-Modulsystem ein. Hierzu gehören Tankanzeige-Ein-
heiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Batterie-Computer, Voltmeter, Amperemeter und Thermometer)
sowie Schalter- und Sicherungspanels.
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Montage und Anschluss
Die geri ge Ei autiefe a. 7
dass immer ein optimaler Einbauort gewählt werden kann
Die lichte Weite des Ausschnittes beträgt min. 71 x 66 mm, um ein sicheres Ausrichten der Gerätefront zu gewährleisten.
Verwenden Sie bitte die beiliegende Bohrschablone, die auch die Kombination mit weiteren Anzeigepanelen
berücksichtigt.
Die rückseitige Ausschnittöffnung ist nach Möglichkeit mit einem elektrisch nichtleitenden Material abzudecken, um so
die Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten.
Die Anzeigeeinheit wird über die mitgelieferte Steuerleitung 5 m lang mit dem MT-Solar-Regler verbunden. Der Anschluss
ist steckfertig ausgeführt und die Leitung sollte entsprechend der Sicherheitshinweise verlegt werden.
Damit ist das Gerät betriebsbereit.
Sollte die Länge der Steuerleitung zur Anschlusseinheit nicht ausreichen, kann die als Zubehör erhältliche Steuerleitungs-
Verlängerung 5 m lang, Art.-Nr. MT 02005 verwendet werden, sodass eine Gesamtlänge von 10 m genutzt werden kann.
der Elektro ik er ögli ht das „Ei lasse " i der Wa dstärke der Mö el auplatte , so
Nr. MT 71250
