B-Tronic RoomTemperatureControl
RTC3100B
Montage- und Betriebsanleitung
de

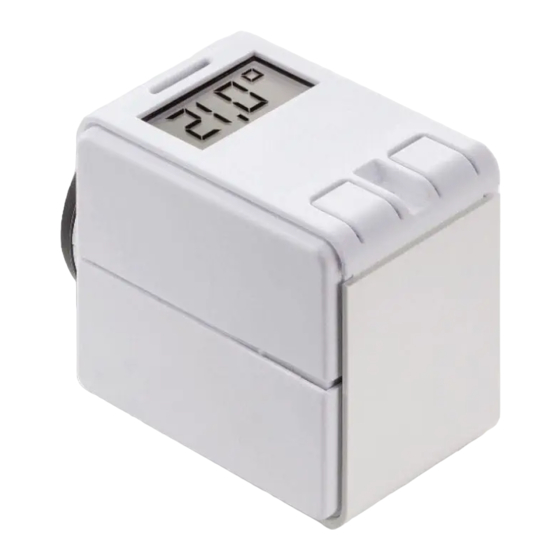

Heizkörperstellantrieb
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
4035 630 047 0b 21.07.2017
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker RTC3100B
Inhaltszusammenfassung für Becker RTC3100B
- Seite 1 B-Tronic RoomTemperatureControl RTC3100B Montage- und Betriebsanleitung Heizkörperstellantrieb Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 4035 630 047 0b 21.07.2017 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..................... 3 Lieferumfang ................... 4 Gewährleistung.................. 4 Sicherheitshinweise ................. 5 Bestimmungsgemäße Verwendung ............ 5 Anzeigen- und Tastenerklärung.............. 6 Montage .................... 8 Aufwecken des Gerätes................ 12 Demontage .................... 12 Umschaltung AUTO / MANUELL ............... 13 Bedienung manuell ................. 13 Einlernbereitschaft / Auslernbereitschaft herstellen ........ 14 Fensterfunktion .................. 14 Kalkschutzfunktion.................. 15 Frostschutzfunktion ................ 15... -
Seite 3: Allgemeines
Allgemeines Dieser Heizkörperstellantrieb ist ein hochwertiges Qualitätsprodukt mit folgen- den Leistungsmerkmalen: • Optimiert für Raumtemperaturanwendungen • Bis zu 7 Schaltzeiten pro Tag über die CentralControl einstellbar • Fensterfunktion • Kalkschutzfunktion • Frostschutzfunktion • Einfache Einstellung über das Bediengerät • Einstellen von mehreren frei wählbaren Vorzugstemperaturen Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 4: Lieferumfang
Lieferumfang Anzahl Beschreibung Heizkörperstellantrieb RTC3100B Batterie LR6 (AA) Adapter Schraube M4 x 16 mm Mutter M4 Montage- und Betriebsanleitung Gewährleistung Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun- gen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise • Bitte bewahren Sie die Anleitung auf! • Nur in trockenen Räumen verwenden. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. • Verbrauchte Batterien fachgerecht entsorgen. Batterien nur durch iden- tischen Typ (siehe Technische Daten) ersetzen. •... -
Seite 6: Anzeigen- Und Tastenerklärung
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An- lagen verbinden. • Funkanlagen, die auf der gleichen Frequenz senden, kön- nen zur Störung des Empfangs führen. • Es ist zu beachten, dass die Reichweite des Funksignals durch den Gesetzgeber und die baulichen Maßnahmen begrenzt ist. - Seite 7 1. Programmierte Heizphasen 6. Eco Temperatur 2. Wochentag 7. Komfort Temperatur 3. Vor-Ort-Bedienung gesperrt 8. Funkverbindung 4. Batteriestatus 9. Automatik- oder Manuell- Modus aktiv Batteriewechsel notwendig (Symbol blinkt) 5. Frostschutz 10. Status- und Temperatur-Anzeige...
-
Seite 8: Montage
Montage Die Montage ist problemlos auf die gängigsten Ventilunterteilen mit dem Ge- windemaß M30 x 1,5 mm möglich; ohne Schmutz und Wasserflecken, da der Heizwasserkreis nicht unterbrochen wird. Demontage des alten Heizkörperthermostats Drehen Sie den alten Thermostatkopf ganz auf. Jetzt lösen Sie die Befestigung. Anschließend ziehen das Thermostat vom Ventil ab. -
Seite 9: Montage Ohne Adapter
Montage ohne Adapter Ansicht Verwendung Adapter Heimeier, Junkers Landys Kein Ad- +Gyr, MNG, Honeywell- apter er- Braukmann forderlich Gewindemaß von M30x1,5 Legen Sie die Batterien ein. Warten Sie bis im Display die Meldung „LINK“ für die Installationsbereit- schaft erscheint oder „OPEN“ und drücken Sie die Taste „+“ oder „-“ bis im Display die Meldung „LINK“... -
Seite 10: Montage Mit Beiliegendem Adapter
Montage mit beiliegendem Adapter Achten Sie darauf, dass die Zapfen im Inneren des Adapters bei der Montage eine deckungsgleiche Position zu den Ein- kerbungen am Danfoss Ventil haben. Ansicht Verwendung Adapter Danfoss RAV (beiliegender Liegt bei Pin muss auf den Ventilstößel gesteckt werden) Danfoss RA Liegt bei... - Seite 11 Entfernen Sie die schwarz markierten Verbindungsstücke restlos, bevor Sie den gewünschten Adapter montieren. Schieben Sie den passenden Adapter auf das Ventil und drehen ihn bis dieser spürbar einrastet. Je nach Adapter ist dieser mit der beigelegten Schraube und Mutter zu sichern. Legen Sie die Batterien ein.
-
Seite 12: Aufwecken Des Gerätes
Aufwecken des Gerätes Wecken Sie das Gerät auf, indem Sie die Taste „+“ oder „-“ drücken, bis das Display sich automatisch eingeschaltet hat. Im Display erscheint der aktuelle Modus und wechselt auf die Solltemperatur bzw. COLD oder WINDOW falls ak- tiv. -
Seite 13: Umschaltung Auto / Manuell
Umschaltung AUTO / MANUELL Im Modus „AUTO“ wird der durch die CentralControl über- mittelte Heizplan ausgeführt. Im Modus „MANUELL“ wird der durch die CentralControl übermittelte Heizplan nicht ausge- führt und dargestellt. Wecken Sie das Gerät auf, indem Sie die Taste „+“ oder „-“ drücken, bis das Display sich automatisch eingeschaltet hat. -
Seite 14: Einlernbereitschaft / Auslernbereitschaft Herstellen
Die weitere Vorgehensweise entnehmen Sie bitte aus der jeweiligen Bedie- nungsanleitung des einzulernenden Gerätes. Information zur Konfiguration des Heizkörperstellantriebes mit der Central- Control finden Sie auf unserer Homepage: https://www.becker-antriebe.de/produktuebersicht/hausautomatisierung- centralcontrol.html Einlernbereitschaft / Auslernbereitschaft abbrechen Drücken Sie die Tasten „+“ und „-“ für 5 Sekunden. -
Seite 15: Kalkschutzfunktion
Kalkschutzfunktion Um ein Verkalken der Heizkörperventile vorzubeugen, führt der Heizkörper- stellantrieb immer samstags um 12 Uhr eine Kalkschutzfahrt durch. Frostschutzfunktion Sinkt die Temperatur auf unter 4° C, öffnet der Heizkörperstellantrieb das Ven- til solange, bis die Temperatur von 4° C gehalten wird. Somit wird ein Einfrieren der Heizkörper vorgebeugt. -
Seite 16: Info
Info Im Modus Info werden Informationen in der folgenden Reihenfolge angege- ben: Tag – Uhrzeit – Softwareversion – KNX Softwareversion – Batteriespannung Beispiel: DI – 13H29 – ST 1-13 – KNX 2-02 – BATT 3-23V Den Modus „INFO“ erreichen Sie wie folgt: Wecken Sie das Gerät auf, indem Sie die Taste „+“... -
Seite 17: Konfiguration Mit Der Centralcontrol
Konfiguration mit der CentralControl Information zur Konfiguration des Heizkörperstellantriebes mit der Central- Control finden Sie auf unserer Homepage: https://www.becker-antriebe.de/produktuebersicht/hausautomatisierung- centralcontrol.html Batteriewechsel ACHTUNG Verwenden Sie keine Akkus. Keine gebrauchten und neuen Batterien zusammen verwen- den. Den entsprechenden Batterietyp entnehmen Sie bitte aus dem Kapitel „Technische Daten“. -
Seite 18: Reinigung
Reinigung Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine Reinigungsmittel, die die Oberfläche angreifen können. Technische Daten Nennspannung 3 V DC Batterietyp LR 6 (AA) Schutzart IP 20 Zulässige Umgebungstemperatur 0 bis +50 °C Abgestrahlte maximale Sendeleistung ≤... -
Seite 19: Was Tun Wenn
Was tun wenn...? Problem Lösung Heizkörperstellantrieb öffnet bzw. Bediengerät in die Reichweite des schließt das Ventil nicht automatisch. Heizkörperstellantriebs bringen. Batterien richtig einlegen bzw. neue Batterien verwenden. Auf dem Display wird nichts ange- Drücken Sie kurz eine beliebige Tas- zeigt. Batterien richtig einlegen bzw. -
Seite 20: Vereinfachte Eu-Konformitätserklärung
CentralControl neu. Keine Vor-Ort-Bedienung möglich. Im Bediengerät die Sperrung der Vor-Ort-Bedienung aufheben. Vereinfachte EU-Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In- ternetadresse verfügbar: www.becker-antriebe.de/ce...
