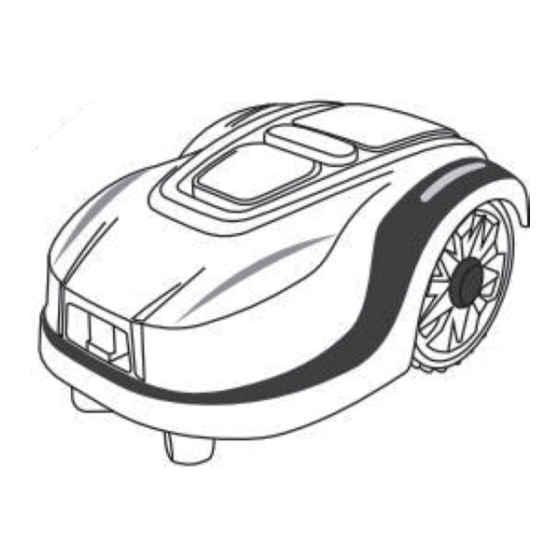

Hortensus RG800 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für Hortensus RG800
- Seite 46 MÄHROBOTER ES WIRD EMPFOHLEN, DIE LADESTATION AN EINEM TROCKENEN, ÜBERBAUTEN ORT AUFZUSTELLEN, UM SIE VOR REGEN, HAGEL ODER ÜBERSCHWEMMUNG ZU SCHÜTZEN. Warnungen und wichtige Hinweise: WARNUNG – Vor dem Gebrauch des Geräts die Bedienungsanleitung durchlesen. WARNUNG – Während des Betriebs einen Sicherheitsabstand zum Gerät einhalten.
-
Seite 47: Wichtige Hinweise Für Die Nutzung Des Rasenmähers
Es ist verboten: ┄ Das Gerät an einem kalten Ort aufzubewahren. Lagern Sie es bei Raumtemperatur. ┄ Das Gerät in der Nähe wärmeabstrahlender Geräte aufzustellen oder hohen Temperaturen oder Feuer auszusetzen. ┄ Das Gehäuse zu entfernen (die Garantie wird dadurch nichtig). ┄... - Seite 48 Lieferumfang 1x Gerät 1x Ladestation 1x Netzteil 100m x Begrenzungsdraht 6x Messer 6x Anker für Ladestation 100 x Anker für Begrenzungsdraht...
-
Seite 49: Installation Der Ladestation
Installation Hinweis: Stellen Sie die Ladestation außerhalb des zu mähenden Bereichs auf. Sie darf nicht in der Nähe eines Lagerraums oder Gartenhäuschens aufgestellt werden, sofern sich diese mitten in dem zu mähenden Bereich befinden. 1. Installation der Ladestation: A) Der Standort der Ladestation muss eben und stabil sein und über eine Stromversorgung verfügen. -
Seite 50: Installation Des Begrenzungsdrahts
2. Installation des Begrenzungsdrahts: A) Der Begrenzungsdraht beginnt unterhalb der Ladestation und wird entgegen dem Uhrzei- gersinn am Rand des Rasens entlang verlegt. Er endet an der Rückseite der Ladestation. DER BEGRENZUNGSDRAHT DARF NICHT TIEFER ALS 3CM VERGRABEN WERDEN, DA ANDERENFALLS DAS SIGNAL BEEINTRÄCHTIGT WIRD. B) Der Begrenzungsdraht muss durch die Mitte der Ladestation laufen und bis mindestens 2 Meter an der Vorderseite verlegt werden (A). - Seite 51 H) Befestigen Sie den gesamten Begrenzungsdraht und lassen Sie an beiden Enden 10-15 cm überstehen. Isolieren Sie die Enden 2-3 cm ab (Abb. A). Entfernen Sie die Muttern und befestigen Sie die Kupferdrähte an den Kupferleitern; ziehen Sie die Muttern dann wieder fest (Abb.
- Seite 52 Aufladen: Der Rasenmäher wird in der Ladestation aufgeladen. Die abstehenden Kontakte des Mähers müssen mit den jeweiligen Pads der Ladestation in Kontakt kommen. Der Mäher kehrt automatisch zur Ladestation zurück, wenn er aufgeladen werden muss. An der Ladestation befinden sich zwei Anzeigen (①&②): Anzeige leuchtet rot: Der Mähroboter wird aufgeladen.
-
Seite 53: Betrieb
Betrieb 1. DISPLAY • Setzen Sie den Mähroboter 0,5m vor der Ladestation auf den Begrenzungsdraht; der Kopf des Mähroboters ist auf die Ladestation gerichtet. • Drücken Sie die Betriebstaste ; im Display erscheint die Anzeige „ENTER PIN CODE“. Geben Sie das Startpasswort (0000) ein und drücken Sie „OK, um das Interface zu öffnen. (Verwenden Sie die drei weißen Tasten unterhalb des Displays, um durch die Anzeigen zu navigieren. - Seite 54 • Drücken Sie die „HOME“-Taste, um den Mähroboter zur Ladestation zurückzuschicken (um den Mähvorgang zu beenden): Drücken Sie die „HOME“-Taste; der Mähroboter hält an, sucht den kürzesten Weg zum Begrenzungsdraht und kehrt dann am Draht entlang zur Ladestation zurück. Nach der vollständigen Aufladung in diesem Modus wird der Mähroboter den Betrieb nicht automatisch fortsetzen;...
-
Seite 55: Datum & Uhrzeit Einstellen
Datum & Uhrzeit einstellen • Wählen Sie diese Option aus; es erscheint folgende Anzeige: 1) Wählen Sie „Set time“, um die Standardzeit in Ihrem Land einzustellen. Drücken Sie „OK“, “ ” um die Änderungen zu bestätigen, oder , um zurückzukehren. 2) Wählen Sie „Set date“, um das Datum einzustellen. - Seite 56 Es gibt drei Betriebsmodi: Manuell (Manual), Automatisch (Auto) und Programmierbar (Schedule). Modus 1: Manuell Wählen Sie den manuellen Modus, falls der Mähroboter mähen soll, bis sie ihn ausschalten. Der Mähroboter mäht, kehrt zur Ladestation zurück, mäht usw., bis Sie ihn ausschalten. Vorgehensweise: 1.
- Seite 57 4. Schalten Sie den Mähroboter nicht aus; lassen Sie ihn einfach so stehen. Modus 3: Programmierbarer Modus Wählen Sie diesen Modus, wenn der Mähroboter nur an bestimmten Tagen oder in bestimmten Bereichen mähen soll. Lassen Sie den Mähroboter vor der Ladestation stehen und geben Sie das Passwort ein;...
- Seite 58 4.1 Weitere Vorgehensweise bei der Option „Full area“. Falls Sie den Modus „Full area“ gewählt haben, müssen Sie zunächst die Einstellung „Work hour“ (Stunden) näher definieren. Vorgehensweise: 4.1.1.: Wählen Sie „WORK HOURS“ und bestätigen Sie mit OK. Folgende Anzeige erscheint: 4.1.2: Geben Sie anhand der Tasten am Display die gewünschte Startzeit ein.
- Seite 59 4.2.2: Sie können anhand der Tasten des Displays die Startzeit und die Zeitintervalle für die Bereiche 1, 2 und 3 eingeben. Nach Eingabe der Startzeit springt der Cursor automatisch zu den Feldern für die Eingabe des Zeitintervalls (hh:mm) der Bereiche 1, 2 und 3. Die Startzeit ist der Zeitpunkt, an dem der Mähroboter zu mähen beginnt.
- Seite 60 Falls Sie OK drücken, werden alle die im “Programmierbaren” Modus vorgenommenen Ein- stellungen zurückgesetzt. Es erscheint dann die Anzeige “Saved” und das Display kehrt zur “ ” Auswahl des programmierbaren Modus zurück. Drücken Sie die Taste , um zu den Funktionseinstellungen zurückzukehren.
- Seite 61 Es erscheint folgende Anzeige: 3. Drücken Sie „START“; der Mähroboter fährt am Begrenzungsdraht entlang von der Ladestation weg. (ACHTUNG! Drücken Sie nicht die Start-Taste am Display, sondern „START“ im Display!) 4. Die Anzeige „START“ verschwindet und es erscheint die Anzeige „NEXT“. Folgen Sie Ihrem Mähroboter am Begrenzungsdraht entlang bis zu Bereich 1.
- Seite 62 5. Nach der Bestätigung des dritten Startpunkts, verschwindet die Anzeige „NEXT“ und es erscheint die Anzeige „FIN“. Drücken Sie auf „FIN“, um die drei Startpunkte für die einzelnen Bereiche zu bestätigen. Der Mähroboter hält an und es erscheint folgende Mitteilung: HINWEIS: Nach der Einstellung des ersten Startpunkts erscheint links im Display eine END-Taste.
- Seite 63 Hinweis: Die maximale Betriebsdauer beträgt 249 Minuten. In der Nettobetriebszeit von 249 Minuten ist die Ladezeit nicht enthalten.
- Seite 64 Störbehebung: NHINWEIS: Überprüfen Sie bei Problemen immer zuerst die Ladestation auf einen einwandfreien Betriebsstatus (ob der Begrenzungsdraht locker ist, von Tieren angefressen oder den Messern des Roboters beschädigt wurde, oder ob während des Betriebs die Stromzufuhr ausgefallen ist). Im Falle eines solchen Problems blinkt die rote Anzeigelampe.
- Seite 65 Generatoren, Fernmeldetürme, usw.) vorhanden sind. Solche Geräte stören das Signal des Mähroboters. 5. Die Batterie wird nicht oder nicht ordnungsgemäß geladen; er fährt wiederholt gegen die Ladestation. a) Die abstehenden Kontakte berühren nicht die Pads der Ladestation. b) Die abstehenden Kontakte oder die Pads sind schmutzig. Reinigen Sie diese. (Trennen Sie das Gerät vor der Reinigung vom Netzstrom.) c) Falls das Gerät längere Zeit nicht aufgeladen wurde, schwindet die verbleibende Batteriekapazität.
- Seite 66 Technische Daten HOR-RG800 Modell Abmessungen 521x380x243 mm Betriebsspannung 24V / 2.2AH Ladedauer +/- 1h30min Durchschnittliche Betriebsdauer +/- 45 min Schnittbreite 200 mm Schnitthöhe 25-55mm Reichweite 800 m² Schutzklasse IP X4 Isolationsklasse Lärmbelästigung LWA 73 dB Gewicht 8,4 kg ACHTUNG! Der Schallleistungspegel kann 85dB (A) überschreiten;...
-
Seite 67: Lagerung Der Batterie
LAGERUNG - Reinigen Sie das gesamte Gerät und dessen Zubehör gründlich. - Lagern Sie das Gerät in einer stabilen und sicheren Position, an einem kühlen, trockenen und für Kinder unzugänglichen Ort, der weder zu hohen noch zu niedrigen Temperaturen ausgesetzt ist. - Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
