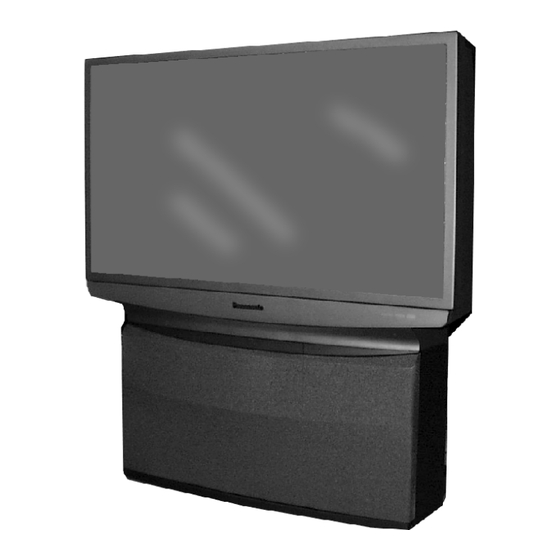

Panasonic TX-47PT1F Serviceanleitung

Seviceanleitung
Technische Daten
Stromversorgung:
220 - 240 V Wechselspannung, 50 Hz
Power Consumption:
239W
Aerial Impedance:
75Ω unbalanced, Coaxial Type
Leistungsaufnahme im Bereitschaftsmodus:
1.1W
Empfangssystem:
PAL-Ι, B/G, H, D/K, PAL-525/60
SECAM L/L, B/G, D/K
M.NTSCNTSCfür
NTSC (nur für AV)
Empfangskanäle:
VHF E2-E12
VHF A-H(ITALY)
VHF R3-R5
UHF E21-E69
CATV S1-S10 (M1-M10)
CATV S21-S41 (HYPER)
Zwischenfrequenz:
Video 38,9 MHz, 34 MHz
Sound 32,9 MHz, 33,4 MHz, 33,16 MHz
32,4 MHz, 40,4 MHz, 33,05 MHz
32,66 MHz
Farbe 34,47 MHz (PAL)
34,5 MHz, 34,65 MHz (SECAM)
Video-/Audio-Anschlüsse:
AV1 EINGANG Video (21polig)
Audio (21polig)
RGB (21polig)
AV1 AUSGANG Video (21polig)
Audio (21polig)
AV2 EINGANG Video (21polig)
Audio (21polig)
S-Video EINGANG
(21polig)
VHF H1-H2(ITALY)
VHF R1-R2
VHFR6-R12
CATV(S01-S05)
CATV S11-S20(U1-U10)
1Vs-s 75 Ohm
500 mV rms, 10 kOhm
1 Vs-s 75 Ohm
500 mV rms, 1 kOhm
1 Vs-s 75 Ohm
500 mV rms, 10 kOhm
Y: 1 Vs-s 75 Ohm
C: 0,3 Vs-s 75 Ohm
BESTELLNUMMER: ITD9904005C2
Video-Projektionssystem
TX-47PT1F
EURO5-VP Chassis
AV2 AUSGANG Video (21polig)
Audio (21polig)
Wählbarer Ausgang (21polig)
AV3 EINGANG S-Video EINGANG Y: 1 Vs-s 75 Ohm
(4polig)
Audio (RCA x 2)
Video (RCA x 1)
AV4 EINGANG Video (21polig)
Audio (21polig)
S-Video EINGANG
(21polig)
AV4 AUSGANG Video (21polig)
Audio (21polig)
Dolby Surround- 6 x Dolby Surround-Ausgang, RCA-Typ
Ausgang, Rückseite
Hochspannung:
Bildröhre:
Audio-Ausgangsleistung:
(Musikleistung) 2 x 20 W
26 W
Impedanz: 8 Ohm
Kopfhörer:
Mitgeliefertes Zubehör:
Abmessungen
Nettogewicht:
Die technischen Daten können ohne vorherige Ankün-
digung geändert werden.
Gewicht und Abmessungen sind ungefähre Werte.
ã
1999 Matsushita Electric Industrial Co.,Ltd.
Alle Rechte vorbehalten. Unerlaubtes Kopieren und
Vertrieb dieser Veröffentlichung ist gesetzwidrig.
1 Vs-s 75 Ohm
500 mV rms, 1 kOhm
C: 0,3 Vs-s 75 Ohm
500 mV rms, 10 kOhm
1 Vs-s 75 Ohm
1 Vs-s 75 Ohm
500 mV rms, 10 kOhm
Y: 1 Vs-s 75 Ohm
C: 0,3 Vs-s 75 Ohm
1 Vs-s 75 Ohm
500 mV rms, 1 kOhm
32 kV ± 0,5 kV
TVVAB10EDZ (B-ASSY)
TVVAG10EDZ(G-ASSY)
TVVAR10EDZ(R-ASSY)
90° Ablenkung
Vorne links/rechts
Super 3D-Baß
Impedanz: 8 Ohm
Fernbedienung
2 x R6-Batterien (UM3)
Höhe:1211 mm
Breite:1093 mm
Tiefe:560 mm
61 kg
