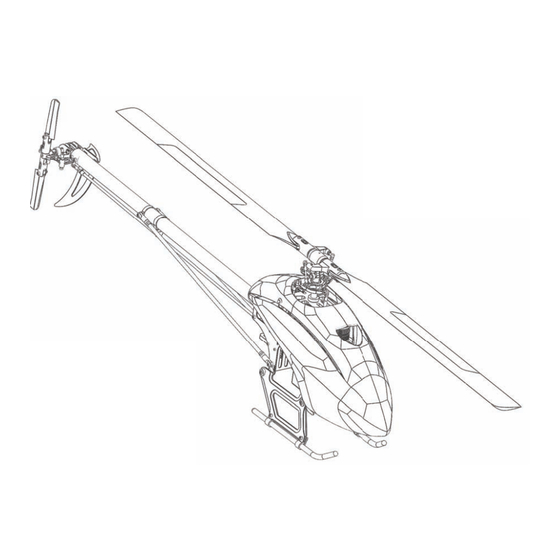

- Seite 1 HD 500 CELL DBDS Assembly Manual V2.0 PLEASE CAREFULL Y READ AND UNDERST AND THESE INSTRUCTIONS BEFORE ASSEMBL Y Copyright 2014. All rights reserved by HD-Helicopters GmbH. www.hd-helicopters.com...
- Seite 2 HOW TO USE THIS INSTRUCTION MANUAL This manual contains the detailed instructions to build and set up the HD 500 CELL DBDS. Please follow it to ensure that you achieve the best performance and mechanical integrity from your nished kit.
- Seite 3 HD 500 Cell DBDS Assembly Manual Items required to complete the HD 500 Cell DBDS - CCPM compatible PCM or 2,4Ghz Radio System with 3 x Midi-Servos and 1 x Standard (or Midi) Tail Servo - 3 axis Virtual Flybar System...
- Seite 4 Verwendungshinweise: Diese Anleitung beinhaltet detaillierte Anweisungen, um den HD 500 CELL DBDS korrekt aufzubauen und einzustellen. Bitte folgen Sie den Instruktionen genau, um die bestmögliche Performance und mechanische Exaktheit des fertigen Modelles zu erhalten. Für die erfahrenen Modellhelikopterpiloten empfehlen wir ausdrücklich, sich genau an die Schritte und Hinweise in der Anleitung zu halten, um das bestmögliche Endresultat zu bekommen. Bitte bewahren Sie diese Anleitung gut auf und ziehen sie diese zu Rate, wenn Sie Teile austauschen oder ein Upgrade vornehmen.
- Seite 5 Benötigte Werkzeuge zum Aufbau Benötigte Komponenten, um den HD500 ugfertig aufzubauen - CCPM, PCM oder 2,4 Ghz Funkfernsteuerung mit 3 x Midi-Servo und 1 x Standard oder Midi Heck-Servo - 3 Achsen Flybarless-System - KONTRONIK Pyro 600-09 Brushless Außenläufer-Motor (falls nicht im Set enthalten) - LiPo Pack 6S-3700 bis zu 5000 mAh (je nach Set-Up) - 120A Regler - CF FBL Hauptrotorblätter 465mm - 500mm (falls nicht im Set enthalten)
- Seite 6 2 x Ball long FBL HD500-1010 2 x Washer HD500-AP0002 Inside the box: 1x Head Spindle HD500-1002 HD 500 Cell DBDS 1 x HD500-1000 Rotor Head Block 2 x HD500-1001 Main Rotor Grip 1-2 Bag contents: Step 1-1 Rotorhead FBL / Rotorkopf FBL...
- Seite 7 HD 500 Cell DBDS 1-2 Bag contents (OPTIONAL): 4 x Damper 90° HD500-1003 Step 1-2 Rotorhead DFC / Rotorkopf DFC Optional 2 x DFC Arm HD500-1009 Set: 1 x D912 M3x20 12.9 2 x HD500-1012-1 2 x MR63ZZ 1 x HD500-1009-1...
- Seite 8 1-4 Bag contents : 1 x D912 M2,5 x 20 HD 500 Cell DBDS 2 x HD500-1006 FBL Arm Step 1-3 Rotorhead FBL / Rotorkopf FBL 1-3 Bag contents: 1 x Lock Nut M2,5 Assemble both sides the same way.
- Seite 9 HD 500 Cell DBDS 1-5 Bag contents : 4 x HD500-1008 Servo Linkage Step 1-4 Rotorhead FBL / Rotorkopf FBL (4 x HD500-2026 / 8 x HD500-2026-2) 2 x HD500-2026-1 1 x HD500-2026-3 1 x HD500-2027-1 1-6 Bag contents: 1 x HD500-1017 Lock Collar Main Shaft...
- Seite 10 2-1 Bag contents : 3 x HD500-3037-1 Servo-Balls 3 x Nut M2 HD 500 Cell DBDS 4 x D912 M2,5x16 12 x M2x8 Step 2-1 Cell & Servos / Zelle & Servos Inside the box: 1 x HD500-2000 / 1 x HD500-2001...
- Seite 11 HD 500 Cell DBDS Main and Tail Drive Gear details / Detail von den Riemenrädern Step 2-2 Drive Components Antriebskomponenten 1 x HD500-1016-1 1 x HF1012 Spacer 1,5 mm 10x14x12 Thick/HÖHER 1 x HD500-1051 2-2 Bag contents : Inside the box:...
- Seite 12 HD 500 Cell DBDS Step 2-2 Drive Components / Antriebskomponenten Details 0° Pitch Rotorkopf nach oben Pull the main shaft 90° ziehen und Klemmring up before tightening an der Hauptrotorwelle the collar. Use Loctite festziehen (Loctite). 243 for the collar screw.
- Seite 13 HD 500 Cell DBDS Step 3-1 Chassis 3-1 Bag contents : 1 x HD500-2002 1 x HD500-2007 Belt Tension Block 2 x HD500-2008-2 Spacer 2 x HD500-2008 Belt Guide Pulley 1 x Bearing 688ZZ 2 x 693ZZ Bearing 2 x D912 M3x8...
- Seite 14 HD 500 Cell DBDS 3-2 Bag contents : 3-2 Bag contents: Step 3-2 Chassis 4 x HD500-2023-2 Clip 2 x HD500-2029 Canopy Rubber Ring 4 x D912 M2x12 1 x HD500-2014 Spacer M2,5 42x4 8 x HD500-2013-12 Spacer 8 x D912 M2,5x16...
- Seite 15 HD 500 Cell DBDS Step 3-3 Landing Skid / Landegestell 3-3 Bag contents: 1 x HD500-2014 Chassis Spacer long 1 x HD500-2014 Chassis Spacer short 1 x HD500-2013 Landing Skid Holder SET 2 x D912 M3x20 2 x D912 M3x25...
- Seite 16 HD 500 Cell DBDS 4-1 Bag contents: STEP 5 Bag contents: Step 4-1 Tail / Heck 1 x HD500-2037-1 Tail Boom Clamp 1 x HD500-2060 Tail Fin 1 x HD500-2035 Tail Boom Clamp Inside the Box: 1 x HD500-2060 Tail Fin...
- Seite 17 HD 500 Cell DBDS Step 4-2 Tail / Heck 4-2 Bag contents: Pre-Assembled Group: 2 x D912 M3x12 1 x HD500-3052 Tail Pitch Shaft 2 x D125 1-A3 Washer 2 x MR117ZZ 2 x F5-10-M Axial Bearing 1 x HD500-3000(A) Bearing Ring...
- Seite 18 HD 500 Cell DBDS 4-3 Bag contents : 1 x HD500-3023 Tail Pitch Holder Step 4-3 Tail / Heck 1 x HD500-3026 SET 2 x D912 M2,5x8 2 x D913 M4x4 Tail detail / Detail Heck 2 x D912 M2,5x8...
- Seite 19 HD 500 Cell DBDS 4-4 Bag contents: Step 4-4 Tail Servo Mount / Heckservo Montage 4 x D912 M2x5 4 x D912 M2x12 2-1 Bag contents: 1 x Nut M2 1 x HD500-3037-1 Ball 2 x HD500-2024 Inside the Box:...
- Seite 20 HD 500 Cell DBDS HD500-1011 Set Step 4-5 Finishing / Fertigstellung 2 x M3x20 12.9 4 x HD500-1018 2 x M3 Lock nut Optional for 465-473mm blades with 3mm hole. Für Rotorblätter mit HD500-1012 3mm Bohrung for 500mm blades verwenden.
- Seite 21 HD 500 Cell DBDS Step 4-6 Electronics (components not included) / Komponenten (nicht im Lieferumfang) FLYBARLESS SYSTEM Please use this hole for LiPo Strap! Bitte befestigen Sie unbedingt den Akku durch dieses Langloch. Sichern Sie zusätzlich den Akku auf der Akku-...
- Seite 22 HD 500 Cell DBDS Step 4-7 Electronic component maximum dimension (not included) / Komponenten-Abmessungen (nicht im Lieferumfang) Notes / Notizen Motor dimensions max. O 55 mm x height 46 mm LiPo dimensions max. 56 mm x 55 mm Overall Length ~970 mm...
- Seite 23 Overall Length ~970 mm Overall Height ~310 mm Overall Width ~140 mm Main Rotor Diameter ~1120 mm (500 mm Blades) Tail Rotor Diameter ~200 mm Gear Ratio 120T / 17T 1:1:7 Gross Weight ~1900 gr. (depending on equipment and main blades used) Copyright 2014 All rights reserved by HD-Helicopters.
- Seite 24 The total pitch range of the HD 500 CELL DBDS is approximately 30 degrees depending on your travel settings. [max +15° and min -15° degrees]. This means that the center value is 0 degrees.
- Seite 25 A check of the tracking should be part of your pre- ight check routine. If teh tracking suddenly changes, it is an indication that something is wrong and needs immediate investigation.
- Seite 26 Ziehen Sie bitte die Anleitung des Drehzahlreglers zu Rate und studieren Sie diese genau. zu erreichen, verwenden Sie bitte die Feintrimmung in Ihrer Senderanlage, um die letzten Feinkorrekturen zu ermöglichen. 11. Letzte Prüfungen vor dem Flug: Bevor Sie Ihren HD 500 CELL DBDS abheben, gehen Sie bitte diese Anleitung LOW MIDDLE HIGH Normal -4°...
- Seite 27 Range-check the transmitter to a distance of at least 60 to 75 meters from the model with the transmitter antenna down, checking all control movements. In- Flight. • Do not fly your HD 500 CELL DBDS near any houses, high voltage wires or busy roads. • Be sure to fly within the range of your radio. •...
- Seite 28 Prüfen Sie, on der Empfänger, die LiPo Akkus und das FBL System immer noch gut und sicher befestigt sind. Überprüfen Sie Ihren HD 500 CELL DBDS periodisch, um lose Schrauben und Muttern auszuschließen. Beziehen Sie in die Checks damit auch sämtliche Kugellager mit ein. Diese können mit der Zeit verschleißen und einen rauen Lauf aufweisen.
