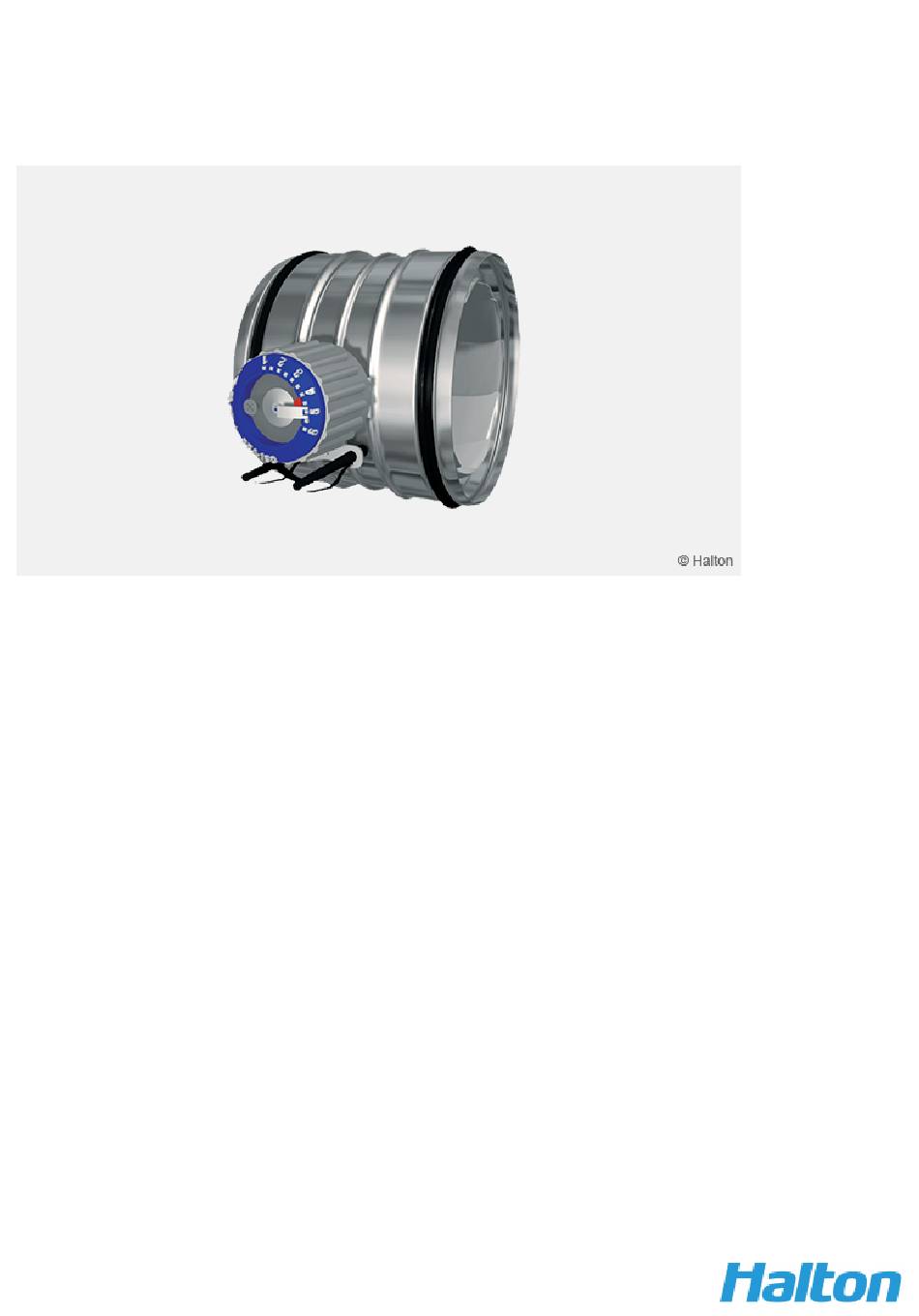

Halton PRA – Volumenstrommess- und
regeleinheit
Overview
• Airflow balancing, adjustment and measurement functions
• Manual adjustment, no tools required
• Accurate airflow measurement based on flow nozzle principle
• Minimized sound generation due to conical adjustment section
• Temperature operation range from -30 °C to +70 °C
• Self-locking adjustment mechanism, position can be ensured with locking screw
• Duct cleaning enabled through the unit up to size 315 mm
• Adjustment position marker indicates proper position e.g. repositioning after cleaning
• Inlet and outlet spigots equipped with integral rubber gaskets
• Used also as supply air jet nozzle for air diffusion in large spaces
• Classification of casing leakage EN 1751 class C
1
Halton reserves the right to alter products without notice.
Werbung
Inhaltszusammenfassung für Halton PRA 100
- Seite 1 • Inlet and outlet spigots equipped with integral rubber gaskets • Used also as supply air jet nozzle for air diffusion in large spaces • Classification of casing leakage EN 1751 class C Halton reserves the right to alter products without notice.
-
Seite 2: Abmessungen Und Gewicht
Quick selection Abmessungen und gewicht Halton PRA 100…315... - Seite 3 ØD Halton PRA 350… 800 ØD...
- Seite 4 Gewicht (kg) PRA/N PRA/R 0.43 1.15 0.53 1.37 0.70 1.73 0.86 2.09 1.16 2.96 1.55 4.17 4.53 7.97 6.13 14.16 9.43 19.14 Material Teil Material Anmerkung Gehäuse Verzinktes Stahlblech Blenden Verzinktes Stahlblech Verstellmechanismus ABS und PBT Kunststoff Größen 100…315 Verstellmechanismus Stahl Größen 350…1000 Dichtungen...
- Seite 5 Kanalreinigungsmaterialien gereinigt werden, wenn die Einheit voll geöffnet ist und die Reinigungsutensilien vorsichtig durch den Verstellmechanismus geführt werden. Zuluftdüse PRA/S Die Halton PRA-Einheit kann auch als Zuluftdüse z. B. in großen gewerblichen Räumen eingesetzt werden. Die technischen Daten zum PRA/S-Modell finden Sie im Kapitel “Eingenschaften”.
-
Seite 6: Montage
Montage Maße 100…315 Nummer name 1. Luftsrömungsrichtungsanzeiger 2. Einstellknopf 3. Verriegelungsschraube für die einstellposition 4. Einstellpositionsanzeiger 5. Einstellpositionsmarkierung für reinigung 6. Einstellskala 7. Messnippel... - Seite 7 3. Messnippel Die Blende wird in den Kanälen, z. B. mit Nieten oder Schrauben, befestigt. Die Nieten oder Schrauben dürfen den Betrieb der Halton PRA nicht behindern. Die Position der Niete oder Schraube muss sich wenigstens 10 mm vom Kanalende befinden.
- Seite 8 In Fällen, in denen die empfohlenen Sicherheitsabstände nicht eingehalten werden können, können die Korrekturfaktoren aus den beigefügten Abbildungen zur Ermittlung der Luftströmungsrate benutzt werden. Die Position der Messnippel sollte den Abbildungen entsprechen.
- Seite 9 Der K-Faktor wird aus den unten stehenden Tabellen und den Montageanweisungen ermittelt. Der K-Faktor hängt von der Größe der Einheit und der Einstellpostion (a) ab. Wenn die empfohlenen Sicherheitsabstände nicht erreicht werden, sollten die entsprechenden Korrekturfaktoren für die gegebene Installation eingesetzt werden. PRA 100, K-Faktor...
- Seite 10 Volumenstrom (q v ) [l/s] Volumenstrom (q v ) [m3/h] Volumenstrom (q v ) [cfm] Einheiten Differenzdruck Differenzdruck Differenzdruck (dp m ) [Pa] (dp m ) [Pa] (dp m ) [in WC] Öffnung a 60.2 70.2 80.3 90.3 11.2 103.7 13.0 120.4 14.8...
- Seite 11 Volumenstrom (q v ) [l/s] Volumenstrom (q v ) [m3/h] Volumenstrom (q v ) [cfm] Einheiten Differenzdruck Differenzdruck Differenzdruck (dp m ) [Pa] (dp m ) [Pa] (dp m ) [in WC] Öffnung a 14.8 137.1 16.9 157.2 19.8 183.9 23.0 214.0 27.4...
- Seite 12 Volumenstrom (q v ) [l/s] Volumenstrom (q v ) [m3/h] Volumenstrom (q v ) [cfm] Einheiten Differenzdruck Differenzdruck Differenzdruck (dp m ) [Pa] (dp m ) [Pa] (dp m ) [in WC] Öffnung a 10.5 37.8 351.1 11.9 42.8 397.9 13.8 49.7 461.4...
- Seite 13 Volumenstrom (q v ) [l/s] Volumenstrom (q v ) [m3/h] Volumenstrom (q v ) [cfm] Einheiten Differenzdruck Differenzdruck Differenzdruck (dp m ) [Pa] (dp m ) [Pa] (dp m ) [in WC] Öffnung a 17.6 63.4 588.5 24.3 87.5 812.5 35.2 126.7 1177.0...
- Seite 14 PRA 630, K-Faktor Volumenstrom (q v ) [l/s] Volumenstrom (q v ) [m3/h] Volumenstrom (q v ) [cfm] Einheiten Differenzdruck Differenzdruck Differenzdruck (dp m ) [Pa] (dp m ) [Pa] (dp m ) [in WC] Öffnung a 234.0 2173.4 324.0 3009.4 414.0 3845.3...
-
Seite 15: Wartung
Die Volumenstrombestimmung erfolgt über Differenzdruckmessung an den Messanschlüssen mit einer Messgenauigkeit von ±5%. Der Volumenstrom kann über einen geeichten, markierten und selbst arretierenden Einstellknopf (PRA 100-315) oder mittels Gabelschlüssel und Einstellskala stufenlos verstellt werden. Nach erfolgter Luftmengeneinstellung kann der Verstellknopf mit einer Fixierschraube zusätzlich festgestellt werden. - Seite 16 voll geöffneten Zustand völlig freien Querschnitt. Auf diese Weise lässt sich die Blende leicht reinigen, und auch die Reinigung des Kanals ist mit üblichem Handwerkszeug möglich. Der Einstellknopf der PRA ist mit einer Einstellskala, einem Positionsspeicher und einer Arretierschraube für die Regeleinstellung versehen. PRA 350…800 Bei den Größen PRA 350….800 befindet sich der Verstellmechanismus teilweise im Kanal.
