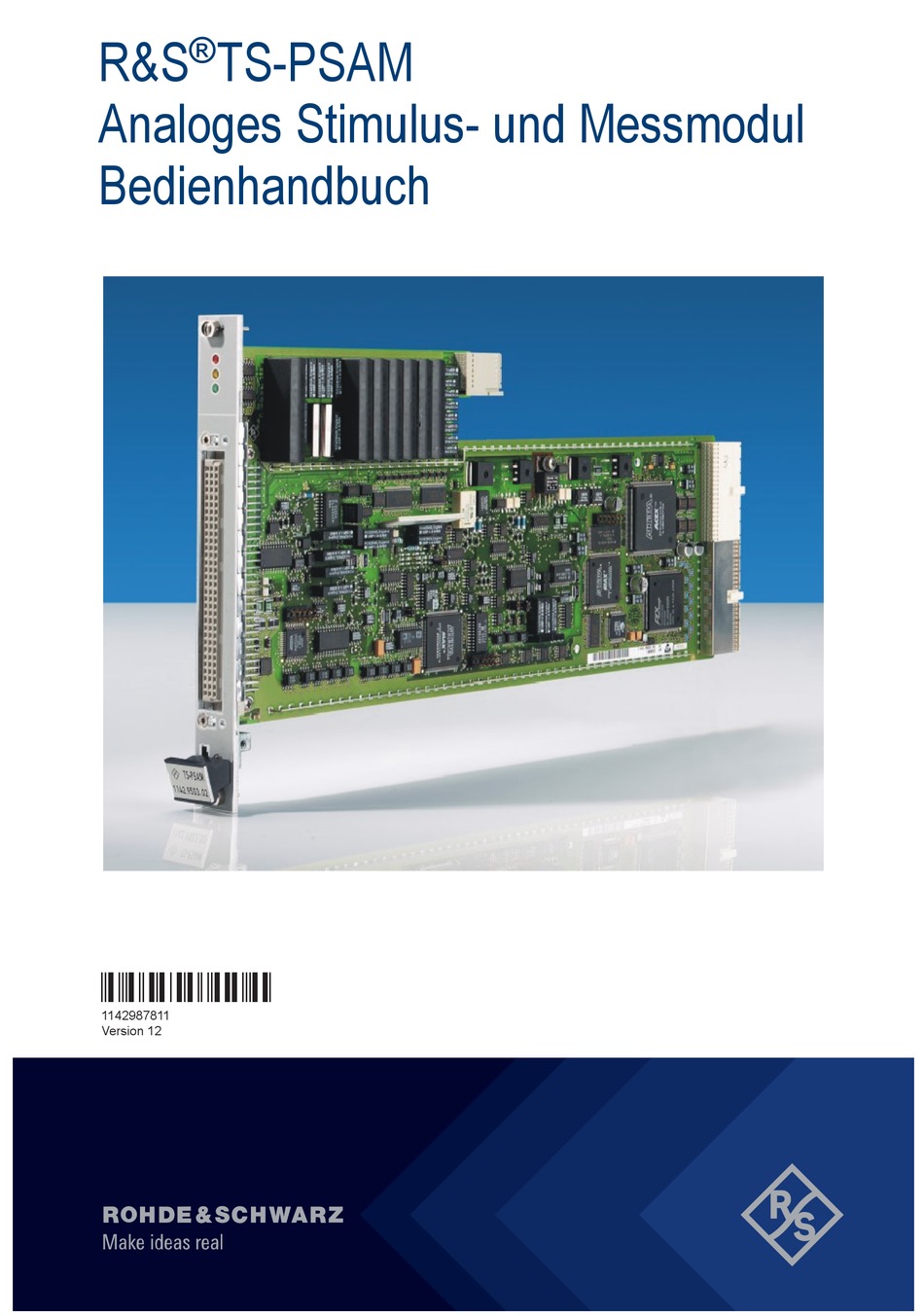

R&S
TS-PSAM
Analoges Stimulus- und Messmodul
Bedienhandbuch
(;ZðÜ;)
1142987811
Version 12

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für R&S TS-PSAM

  • Seite 1 ® R&S TS-PSAM Analoges Stimulus- und Messmodul Bedienhandbuch (;ZðÜ;) 1142987811 Version 12...
  • Seite 2 ® Dieses Handbuch beschreibt das folgende R&S TSVP Modul: ● ® R&S TS-PSAM © 2021 Rohde & Schwarz GmbH & Co. KG Mühldorfstr. 15, 81671 München, Germany Phone: +49 89 41 29 - 0 E-mail: info@rohde-schwarz.com Internet: www.rohde-schwarz.com Änderungen vorbehalten – Daten ohne Genauigkeitsangabe sind unverbindlich.
  • Seite 3 Safety Instructions Instrucciones de seguridad Sicherheitshinweise Consignes de sécurité Risk of injury and instrument damage The instrument must be used in an appropriate manner to prevent personal injury or instrument damage. ● Do not open the instrument casing. ● Read and observe the "Basic Safety Instructions" delivered as printed brochure with the instrument.
  • Seite 4 Gefahr von Verletzungen und Schäden am Gerät Betreiben Sie das Gerät immer ordnungsgemäß, um elektrischen Schlag, Brand, Verletzungen von Personen oder Geräteschäden zu verhindern. ● Öffnen Sie das Gerätegehäuse nicht. ● Lesen und beachten Sie die "Grundlegenden Sicherheitshinweise", die als gedruckte Broschüre dem Gerät beiliegen. ●...

  • Seite 5: Allgemeines

    Eigenschaften des R&S TS-PSAM 1 Anwendung 1.1 Allgemeines Das Analoge Stimulus- und Messmodul R&S TS-PSAM eignet sich für die universelle Testplattform R&S CompactTSVP. Das Modul wird für analoge Messaufgaben, zur Realisierung von In-Circuit-Messungen und den R&S CompactTSVP Selbsttest ver- wendet. Die erdfreie Gleichspannungsversorgung des Moduls erfolgt über das zugehö- rige Rear-I/O Modul R&S TS-PDC.
  • Seite 6 Weise miteinander verschaltet. Im Bedarfsfall kann die Quelle auch mit GND verbunden werden. Die Messeinheit und die Gleichspannungsquelle können aber auch unabhängig voneinander betrieben werden. Beim In-Circuit-Test (ICT) werden folgende Messaufgaben von dem Modul R&S TS-PSAM durchgeführt: ● Entladen von Kondensatoren ●...
  • Seite 7 ® Anwendung R&S TS-PSAM Eigenschaften des R&S TS-PSAM Bei dieser Messung wird ein konstanter Strom eingeprägt und die Spannung gemessen. (siehe Bild 1-1 Bild 1-2) Bild 1-1: Verschaltung bei einer 2 Draht-Widerstandsmessung im Mode C Bild 1-2: Verschaltung bei einer 4 Draht-Widerstandsmessung im Mode C ●...
  • Seite 8 ® Anwendung R&S TS-PSAM Eigenschaften des R&S TS-PSAM Bild 1-3: Verschaltung bei einer 2 Draht-Widerstandsmessung im Mode V Bild 1-4: Verschaltung bei einer 4 Draht-Widerstandsmessung im Mode V Bedienhandbuch 1142.9878.11 ─ 12...

  • Seite 9: Ict Messungen Zusammen Mit Ts-Pict

    ® Anwendung R&S TS-PSAM Eigenschaften des R&S TS-PSAM 1.2.2.2 ICT Messungen zusammen mit TS-PICT Siehe hierzu auch Bild 1-5 Bild 1-6 In Verbindung mit dem Modul R&S TS-PICT (ICT Erweiterungsmodul) sind zusätzliche In-Circuit-Messungen möglich. Diese sind: ● Dioden-/Transistortest ● geguardete Widerstandsmessungen (3, 4 und 6 Draht) ●...

  • Seite 10: Eigenschaften R&S Ts-Pdc

    Bild 1-6: Verschaltung bei einer geguardeten Impedanzmessung (6-Draht) 1.3 Eigenschaften R&S TS-PDC Das Modul R&S TS-PDC dient dem Modul R&S TS-PSAM als erdfreie Gleichspan- nungsversorgung. Der Aufbau ist über zwei identische DC/DC-Wandler realisiert. Über eine Eingangsspannung von 5 VDC werden folgende erdfreie Gleichspannungen gewonnen: ●...
  • Seite 11 Ansicht R&S TS-PSAM 2 Ansicht Bild 2-1 zeigt das Modul R&S TS-PSAM ohne das zugehörige Rear-I/O Modul R&S TS-PDC. Das Rear-I/O Modul R&S TS-PDC ist in Bild 2-2 abgebildet. Bild 2-1: Ansicht des Moduls R&S TS-PSAM Bedienhandbuch 1142.9878.11 ─ 12...
  • Seite 12 ® Ansicht R&S TS-PSAM Bild 2-2: Ansicht des Rear-I/O Moduls R&S TS-PDC Das Modul R&S TS-PDC existiert in 3 verschiedenen Ausführungen: ● Vergossen in einem schwarzen Gehäuse - Version bis 1.8 (1157.9804.02 obsolet) ● Gekapselt im Metallgehäuse mit Kühlrippen - Version 1.9 (1157.9804.02 obsolet) ●...
  • Seite 13 ® Blockschaltbilder R&S TS-PSAM 3 Blockschaltbilder Bild 3-1 zeigt das Blockschaltbild des Moduls R&S TS-PSAM und Bild 3-2 das Block- schaltbild des Moduls R&S TS-PDC. Bild 3-3 zeigt das vereinfachte Funktionsblock- schaltbild beider Module im R&S CompactTSVP. Analog Bus (AB)
  • Seite 14 ® Blockschaltbilder R&S TS-PSAM Regulator primary -15 V DC-Transducer Regulator ON/OFF -15 V INHIBIT Bild 3-2: Blockschaltbild R&S TS-PDC Bild 3-3: Funktionsblockschaltbild R&S TS-PSAM mit R&S TS-PDC im R&S CompactTSVP Bedienhandbuch 1142.9878.11 ─ 12...
  • Seite 15 Bild 4-1. Das Modul R&S TS-PSAM ist als langes cPCI-Einsteckmodul für den frontseitigen Ein- bau in den R&S CompactTSVP ausgeführt. Die Platinenhöhe des Moduls beträgt 3 HE (134 mm). Um ein sicheres Einschieben in den Compact TSVP zu gewährleisten ist die Frontblende mit einem Führungsstift bestückt.
  • Seite 16 4.2 Anzeigeelemente des Moduls R&S TS-PSAM Siehe hierzu auch Bild 4-2 Auf der Frontseite des Moduls R&S TS-PSAM sind drei Leuchtdioden (LED) angeord- net, diese zeigen den aktuellen Status des Moduls. Die LEDs haben folgende Bedeu- tung: Bild 4-2: Anordnung der LEDs am Modul R&S TS-PSAM Tabelle 4-2: Anzeigeelemente am Modul R&S TS-PSAM...
  • Seite 17 Anzeigeelemente des Moduls R&S TS-PDC plane im R&S CompactTSVP. Das Modul R&S TS-PDC muss immer den entsprechen- den Rear-I/O Slot zum Hauptmodul (z.B. Modul R&S TS-PSAM) verwenden. Das Modul R&S TS-PDC muss immer am entsprechenden Rear-I/O Slot des Moduls R&S TS-PSAM gesteckt werden.
  • Seite 18 ® Aufbau R&S TS-PSAM Anzeigeelemente des Moduls R&S TS-PDC Im eingeschalteten Zustand wird durch die grüne LED PWR der Power-On Status angezeigt. Im fehlerfreien Betrieb leuchten zusätzlich die 8 grünen LEDs für jede erzeugte Ausgangsspannung. Im Falle einer Überlastung oder Übertemperatur schaltet das Modul eigenständig ab.

  • Seite 19: Funktionsbeschreibung

    Eingang der Messeinheit niederohmig wird. Eine am Ein- gang anliegende Spannung führt daher zu einem Stromfluss durch das Modul, der die Relais zerstören kann. Es wird daher dringend empfohlen, das Modul R&S TS-PSAM in den Messmodus „Spannungsmessung“ zu versetzen, bevor Verschaltungen damit durchgeführt werden.
  • Seite 20 ® Funktionsbeschreibung R&S TS-PSAM Funktionsbeschreibung zum Modul R&S TS-PSAM Die Kanäle der Einzelkomponenten MU und DCS können nicht verschaltet werden, wenn die Messfunktion (rspsam_ConfigureMeasurement) Widerstandsmessung konfiguriert ist. In diesem Fall müssen die DMM Kanäle verwendet werden. Bei der Widerstandsmessung werden die Komponenten MU und DCS über interne Konfigurati- onsrelais abhängig vom gewählten Bereich miteinander verbunden (siehe Bilder...

  • Seite 21: Spannungs- Und Strommesseinheit (Mu)

    ® Funktionsbeschreibung R&S TS-PSAM Funktionsbeschreibung zum Modul R&S TS-PSAM Abschnitt Kapitel 1.2.1, "Komponenten", auf Seite 3 und Kapitel 5.1.4, "Widerstands- messung", auf Seite 21. Die GTSL Bibliotheken DMM und DCPWR stellen die Funktionen DMM_Conf_Ground_Relay bzw. DCPWR_Conf_Ground_Relay zur Konfiguration des erdbezogenen Betriebs zur Verfügung.
  • Seite 22 ® Funktionsbeschreibung R&S TS-PSAM Funktionsbeschreibung zum Modul R&S TS-PSAM Alternativ zum RMS-to-DC-Konverter kann der Effektivwert der Wechselgröße auch durch Erfassen der Kurvenform im DC-Modus mit anschließender Analyse ermittelt werden. Die Funktionen rspsam_ConfigureRmsMethod und rspsam_ConfigureRmsEval stehen dafür zur Verfügung. DC-Strommessung Die Messeinheit ist für Strommessungen von wenigen 100 Nanoamperes bis zu 1 A geeignet.

  • Seite 23: Widerstandsmessung

    (siehe Bild 1-1 und Bild 1-2). In allen anderen Bereichen wird Modus V aktiviert (siehe Bild 1-3 und Bild 1-4). Die Widerstandsmessfunktion der TS-PSAM ist für In-Cir- cuit Tests optimiert. Durch die Einprägung der Spannung im Modus V können Wider- stände, die in einer Schaltung parallel zu einem Kondensator liegen, sehr schnell...

  • Seite 24: Entladeeinheit Dch

    ® Funktionsbeschreibung R&S TS-PSAM Funktionsbeschreibung zum Modul R&S TS-PSAM Bereich Modus Spannung Strom 1 kΩ to 10 kΩ 0.2 V 1 mA max. 10 kΩ to 100 kΩ 0.2 V 0.1 mA max. 100 kΩ to 1 MΩ 0.1 mA max.
  • Seite 25 Funktionsbeschreibung zum Modul R&S TS-PSAM Die Synchronisation des Moduls R&S TS-PSAM mit anderen Systemkomponenten kann durch Triggersignale vom PXI-Triggerbus als auch durch lokale Triggerereignisse oder “Software-Trigger“ erfolgen. Dabei kann das Modul R&S TS-PSAM als “Trigger- Master“ oder “Trigger-Slave“ agieren. Trigger-Eingänge Die interne FPGA Hardware verwendet die globalen Trigger-Eingangssignale des PXI Trigger Bus (PXI_TRIG0 ...
  • Seite 26 ® Funktionsbeschreibung R&S TS-PSAM Funktionsbeschreibung zum Modul R&S TS-PSAM Bild 5-1: Blockschaltbild der Trigger Hardware Bedienhandbuch 1142.9878.11 ─ 12...

  • Seite 27: Bedienung

    ® Funktionsbeschreibung R&S TS-PSAM Funktionsbeschreibung zum Modul R&S TS-PDC Bedienung Zur Konfiguration der Triggerlogik stehen folgende Funktionen zur Verfügung: rspsam_trig_ConfigureOutput rspsam_trig_ConfigureSignal rspsam_trig_Abort rspsam_trig_EnableOutput rspsam_trig_SendSoftwareSignal 5.2 Funktionsbeschreibung zum Modul R&S TS-PDC Siehe hierzu auch Bild 3-2. Der DC/DC-Wandler ist als primär getakteter DC-Schaltwandler ausgeführt. Die Ein- gangsspannung (5 VDC) wird auf zwei sekundäre Potenziale übertragen und über...
  • Seite 28 Kapitel „Erlaubte Modulkonfigurationen“. ● Slot 5-14 möglich, vorzugsweise Slot 8. ● Bei einer In-Circuit-Test-Konfiguration sollte R&S TS-PSAM auf Slot 8, R&S TS- PICT auf Slot 9 stecken. ● Entfernen der entsprechenden Teilfrontplatte an der Rückseite des TSVP-Gehäuse durch Lösen der Schrauben.
  • Seite 29 Inbetriebnahme R&S TS-PSAM Installation des Moduls R&S TS-PDC ● Entsprechenden Rear-I/O-Slot zum Modul R&S TS-PSAM auswählen ● Entfernen der entsprechenden Teilrückplatte am R&S CompactTSVP-Chassis durch Lösen der beiden Schrauben Beschädigung der Backplane durch verbogene Pins Durch verbogene Pins kann die Backplane dauerhaft beschädigt werden.
  • Seite 30 Siehe hierzu auch Bild 7-1. Für das Modul R&S TS-PSAM steht ein Soft-Panel zur Verfügung. Das Soft-Panel setzt auf den LabWindows CVI Treiber auf. Das Soft-Panel ermöglicht die interaktive Bedienung des Messmoduls. Die Ausgabe der Messwerte erfolgt digital oder grafisch (Multipoint-Messungen).

  • Seite 31: Programmierung Mit Gerätetreiber

    Dieses Beispiel zeigt die Verwendung der Komponenten DCS und MU. Zusätzlich wird in einem zweiten Testfall die Anwendung der Widerstandsmessfunktion mit den DMM Kanälen gezeigt. In diesem Beispiel ist das Messobjekt mit dem Frontstecker des Moduls TS-PSAM verbunden. Die Bus-Koppel-Relais werden nicht geschlossen. /* Example using driver functions */ #include <utility.h>...
  • Seite 32 ® Software R&S TS-PSAM Programmierbeispiele static void runMuTest ( void ); static void runDmmTest ( void ); /* FUNCTION *****************************************************************/ /* loads the driver and runs the test *****************************************************************************/ int main(int argc, char *argv[]) printf("Use of driver functions\n\n"); /* open a session to the device driver */ sta = rspsam_InitWithOptions(resDesc, VI_TRUE, VI_TRUE, "Simulate=0", &...
  • Seite 33 ® Software R&S TS-PSAM Programmierbeispiele static void runMuTest ( void ) ViReal64 reading; /* configure DCS earth tied */ sta = rspsam_cnx_Gnd(vi, RSPSAM_VAL_INSTRLINE_DCS_LO, RSPSAM_VAL_RELAY_CLOSED); chk ("rspsam_cnx_Gnd"); /* connect DCS to local analog bus */ sta = rspsam_Connect(vi, "DCS_HI","ABa1"); chk ("rspsam_Connect");...
  • Seite 34 ® Software R&S TS-PSAM Programmierbeispiele /* configure DCS earth free again; default state */ sta = rspsam_cnx_Gnd(vi, RSPSAM_VAL_INSTRLINE_DCS_LO, RSPSAM_VAL_RELAY_OPEN); chk ("rspsam_cnx_Gnd"); /* report the result */ if (VI_SUCCESS == sta) printf("Reading: %.3f V\n", reading); /* FUNCTION *****************************************************************/ /* configures a test using the DMM for a 4 wire resistor measurement...

  • Seite 35: Programmierung Mit Gtsl Bibliotheken

    DMM Kanälen gezeigt. In diesem Beispiel ist das Messob- jekt mit dem Frontstecker eines TS-PMB Matrixmoduls verbunden. Die Matrix- und Bus-Koppel-Relais auf den Modulen TS-PSAM und TS-PMB werden von der Signal Routing Library automatisch bedient. /* Programming example with GTSL libraries The following configuration files are used in this example: physical.ini...
  • Seite 36 ® Software R&S TS-PSAM Programmierbeispiele Frame Slot DriverDll = rspmb.dll DriverPrefix = rspmb DriverOption = "Simulate=0,RangeCheck=1" RioType = PCAL2 SFTDll = sftmpmb.dll SFTPrefix = SFTMPMB ; Analog bus pseudo-device, used by ROUTE [device->ABUS] Type = AB sampleApp.ini ------------- [ResourceManager] ; general trace settings (normally off)
  • Seite 37 ® Software R&S TS-PSAM Programmierbeispiele = PSAM!DMM_SLO ; PSAM components channel names MU_HI = PSAM!MU_HI MU_LO = PSAM!MU_LO DCS_HI = PSAM!DCS_HI DCS_LO = PSAM!DCS_LO DCS_SHI = PSAM!DCS_SHI DCS_SLO = PSAM!DCS_SLO #include <ansi_c.h> #include "resmgr.h" #include "route.h" #include "dmm.h" #include "dcpwr.h"...
  • Seite 38 ® Software R&S TS-PSAM Programmierbeispiele if ( ! errorOccurred ) DCPWR_Setup (0, benchName, &residDcpwr, &errorOccurred, &errorCode, errorMessage); cs("DCPWR_Setup"); if ( ! errorOccurred ) DMM_Setup (0, benchName, &residDmm, &errorOccurred, &errorCode, errorMessage); cs("DMM_Setup"); if ( ! errorOccurred ) runDcsTest ( ); runDmmTest ( );...
  • Seite 39 ( char * funcName ) if ( errorOccurred ) printf ("%s returned 0x%08X\n%s\n\n", funcName, errorCode, errorMessage); /* FUNCTION ****************************************************************/ /* use of TS-PSAM components DCS and MU separately ****************************************************************************/ static void runDcsTest ( void ) ViInt32 resultCount = 0;...
  • Seite 40 /* configure DCS earth free again; default */ DCPWR_Conf_Ground_Relay (0, residDcpwr, supplyName, 0, &errorOccurred, &errorCode, errorMessage); cs("DCPWR_Conf_Ground_Relay"); /* FUNCTION ****************************************************************/ /* use of TS-PSAM for resistance measurement ****************************************************************************/ static void runDmmTest ( void ) ViInt32 resultCount = 0; ViReal64 result = 0.0;...
  • Seite 41 ® Software R&S TS-PSAM Programmierbeispiele &errorOccurred, &errorCode, errorMessage); cs("ROUTE_Execute"); /* read voltage */ DMM_Read (0, residDmm, 0.1, 1, &result, & resultCount, &errorOccurred, &errorCode, errorMessage); cs("DMM_Read"); /* report result */ printf("Result: %.1f Ohm\n", result); /* disconnect all */ ROUTE_Execute (0, residRoute, "||", &errorOccurred, &errorCode, errorMessage);...

  • Seite 42: Einschalttest

    ® Selbsttest R&S TS-PSAM Einschalttest 8 Selbsttest Das R&S TS-PSAM besitzt integrierte Selbsttestfähigkeit. Folgende Tests sind imple- mentiert: ● LED-Test ● Einschalttest ● TSVP-Selbsttest 8.1 LED-Test Nach dem Einschalten leuchten alle drei LEDs für ca. eine Sekunde auf. Dies signali- siert, dass die dafür benötigten Versorgungsspannungen anliegen und alle LEDs in...
  • Seite 43 Protokoll generiert. Dies geschieht über die “Selbsttest Support Library“. Das Modul R&S TS-PSAM wird als Messeinheit für den Selbsttest von R&S-Modulen im TSVP verwendet. Durch Messungen über den Analogbus wird die Funktion der Module im System sichergestellt.

  • Seite 44: Schnittstellenbeschreibung

    Schnittstellenbeschreibung R&S TS-PSAM Schnittstellenbeschreibung R&S TS-PSAM 9 Schnittstellenbeschreibung Nachfolgend die Schnittstellenbeschreibung des Moduls R&S TS-PSAM und R&S TS- PDC. 9.1 Schnittstellenbeschreibung R&S TS-PSAM 9.1.1 Steckverbinder X10 (Front Connector) Bild 9-1: Steckverbinder X10 (Ansicht: Steckseite) Tabelle 9-1: Belegung der Steckverbinder X10...
  • Seite 45 RACH1 RBCH1 RACH2 RBCH2 RACH3 RBCH3 RACH4 RBCH4 RACOM RBCOM AUX1 AUX2 XTO1 XTO2 XTI1 XTI2 CHA-GND Das Signal CHA-GND ist mit der Frontplatte der R&S TS-PSAM verbunden. Die Front- platte ist kapazitiv mit GND gekoppelt. Bedienhandbuch 1142.9878.11 ─ 12...
  • Seite 46 ® Schnittstellenbeschreibung R&S TS-PSAM Schnittstellenbeschreibung R&S TS-PSAM 9.1.2 Steckverbinder X20 (Extension Connector) Bild 9-2: Steckverbinder X20 (Ansicht: Steckseite) Bild 9-3: Belegung Steckverbinder X20 Bedienhandbuch 1142.9878.11 ─ 12...
  • Seite 47 ® Schnittstellenbeschreibung R&S TS-PSAM Schnittstellenbeschreibung R&S TS-PSAM 9.1.3 Steckverbinder X30 Bild 9-4: Steckverbinder X30 (Ansicht: Steckseite) Tabelle 9-2: Belegung Steckverbinder X30 IL2_x IL1_x ABc1 ABa1 ABb1 ABc2 ABb2 ABa2 ABd2 ABd1 9.1.4 Steckverbinder X1 (cPCI Bus Connector) Bild 9-5: Steckverbinder X1 (Ansicht: Steckseite)

  • Seite 48: Schnittstellenbeschreibung R&S Ts-Pdc

    ® Schnittstellenbeschreibung R&S TS-PSAM Schnittstellenbeschreibung R&S TS-PDC 25 GND 3.3V ENUM# REQ64# 24 GND ACK64# AD[0] V(I/O) AD[1] 23 GND AD[2] AD[3] AD[4] 3.3V 22 GND AD[5] AD[6] 3.3V AD[7] 21 GND C/BE[0]# M66EN AD[8] AD[9] 3.3V 20 GND AD[10]...
  • Seite 49 ® Schnittstellenbeschreibung R&S TS-PSAM Schnittstellenbeschreibung R&S TS-PDC 22 GND 21 GND GND or NC *3) 20 GND 19 GND 18 GND GND or NC *4) 17 GND +5V *2) +5V *2) 16 GND +5V *2) 15 GND +5V *2) +15V_1...

  • Seite 50: Technische Daten

    Technische Daten R&S TS-PSAM 10 Technische Daten Die technischen Daten des Analoges Stimulus- und Messmodul R&S TS-PSAM sind in den entsprechenden Datenblättern angegeben. Bei Diskrepanzen zwischen Angaben in diesem Bedienhandbuch und den Werten im Datenblatt gelten die Datenblattwerte. Bedienhandbuch 1142.9878.11 ─ 12...
