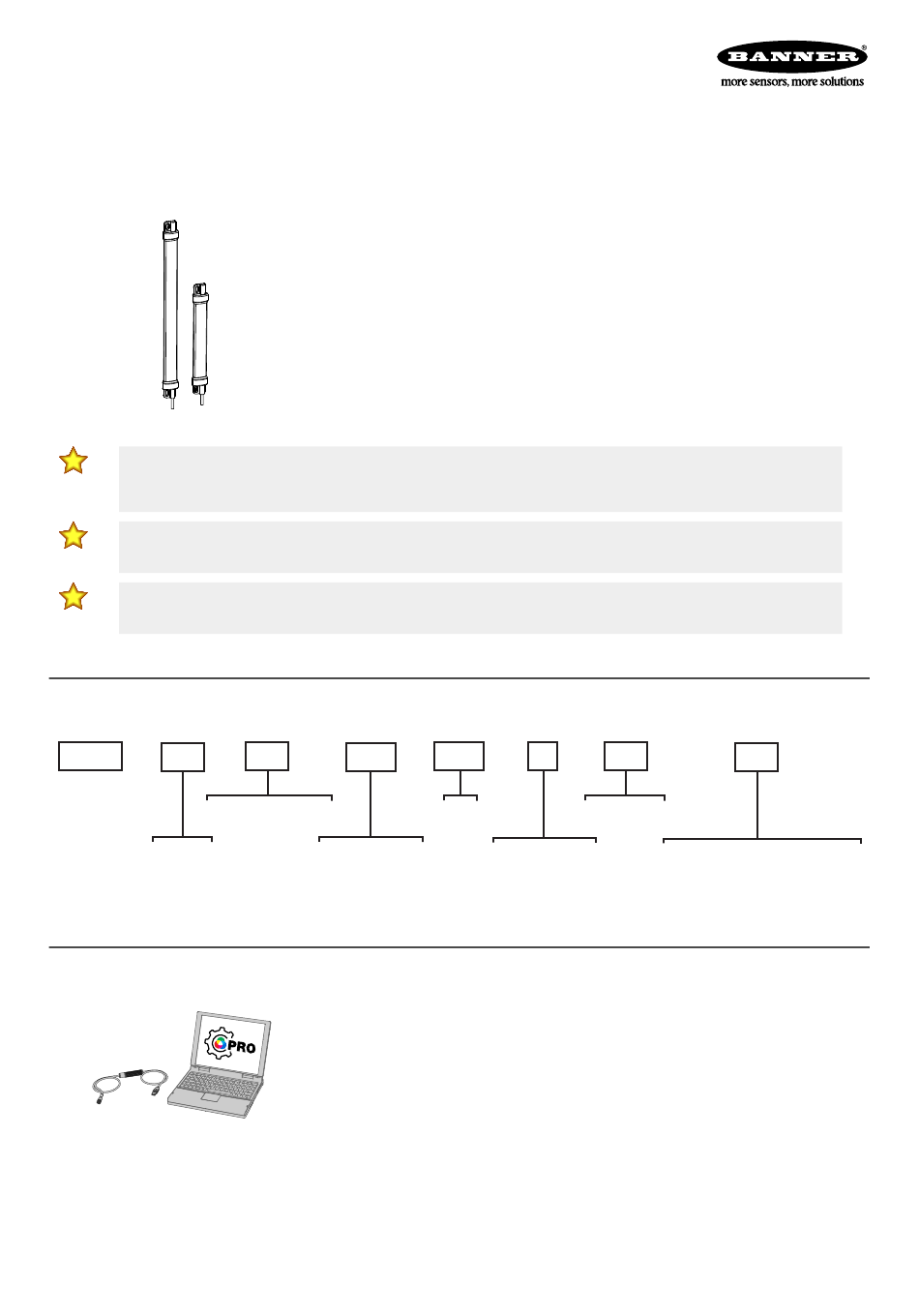

WLS15 Pro LED-Leuchtband
Bedienungshandbuch
Die LED-Leuchtbänder der Bauform WLS15 von Banner haben innen eine stabile Struktur aus Aluminium und sind mit bruchsicherem, UV-sta-
bilisiertem Polycarbonat ummantelt. Damit sind sie ideal für den Innen- und Außengebrauch.
Wichtig: Lesen Sie die folgenden Anweisungen, bevor Sie die Leuchte in Betrieb nehmen. Bitte laden Sie die vollständige
technische Dokumentation zu WLS15 Pro LED-Leuchtband, die in mehreren Sprachen verfügbar ist, von www.banneren-
gineering.com herunter, in der Sie Details über die ordnungsgemäße Verwendung, Anwendungen, Warnungen und Installa-
tionsanweisungen dieses Geräts finden.
Wichtig: Lea el siguiente instructivo antes de operar el luminario. Por favor descargue desde www.bannerengineering.com
toda la documentación técnica de los WLS15 Pro LED-Leuchtband, disponibles en múltiples idiomas, para detalles del uso
adecuado, aplicaciones, advertencias, y las instrucciones de instalación de estos dispositivos.
Wichtig: Lisez les instructions suivantes avant d'utiliser le luminaire. Veuillez télécharger la documentation technique com-
plète des WLS15 Pro LED-Leuchtband sur notre site www.bannerengineering.com pour les détails sur leur utilisation cor-
recte, les applications, les notes de sécurité et les instructions de montage.
Modelle
Reihe
Ausführung
WLS15
P
X = Nicht kaskadierbar
P = Pro
Konfigurationsanleitung
Pro Editor
Aus dem Originaldokument übersetzt
219134 Rev. B
•
Helles, programmierbares Leuchtband mit RGB-LEDs
•
19 Farboptionen für vielfältige Anzeige- und Inspektionsanwendungen
•
Mit der Pro Editor-Software und dem Pro Converter-Kabel von Banner programmier-
bar
•
Die Konfiguration mit der Pro Editor-Software und drei Schalteingänge ermöglichen
den Zugriff auf die Einstellungen für Farbe, Blinken, Intensität und Animation sowie zu
erweiterten Betriebsarten für die Anzeige von Entfernung, Anzahl, Zeit und Position.
•
Erhältlich in sechs Längen von 220 mm bis 1200 mm
•
Flaches, platzsparendes Design
•
Robuste, wasserdichte Bauweise
Kaskadierbar
Farbe
X
RGB
RGB = RGB
Mehrfarbig
Mit der Pro Editor-Software von Banner und dem Pro-Konverterkabel können Sie benutzerdefi-
nierte Konfigurationen durch Auswahl verschiedener Farben, Blinkmuster und Animationen er-
stellen.
Weitere Informationen erhalten Sie auf bannerengineering.com/proeditor.
Beleuchtet
Länge (mm)
Fenster
Bauart
0360
D
0220
S = Versiegelt
0360
0500
0640
D = Diffus
0920
1200
2021-5-10
Anschluss
S
QP
C2 = Integriertes 2 m (6,5 ft) PVC-Kabel
QP = 150 mm (5,9 Zoll) PVC-Kabel
mit M12-Schnellanschluss
