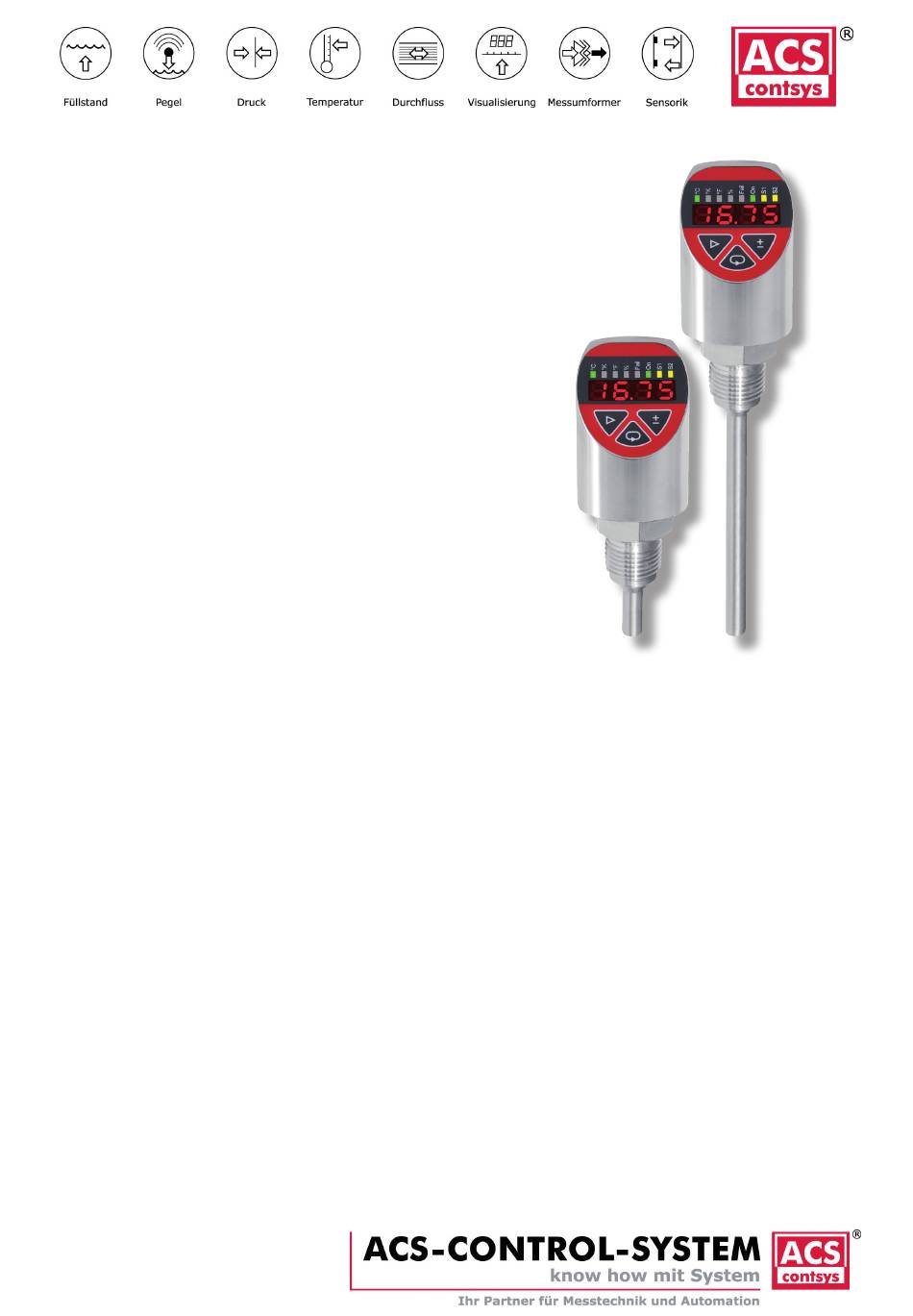

Fluxicont FS4SK
Strömungsschalter für allgemeine Anwendungen
Überwachung von Strömung
und Temperatur in Flüssigkeiten
Technische Anleitung
10.17
Anwendungsbereich
Allgemeine Anwendungen in
Maschinen- und Anlagenbau
•
Klima- und Kälteanlagenbau
•
•
Hydraulik- und Pneumatiksysteme
Prozessindustrie
•
Umwelttechnik
•
Hauptmerkmale
Breite Einsatzmöglichkeit
Strömungsgeschwindigkeiten von 3cm/s bis 300cm/s
•
Weiter Prozesstemperaturbereich –20°C bis +110°C
•
•
Hohe Prozessdruckfestigkeit bis 40bar
Große Vielfalt an Prozessanschlüssen und Sensorlängen
•
Hohe Schutzart IP65 / IP67
•
•
Weiter Umgebungstemperaturbereich –40°C bis +85°C
Verschleißfreier kalorimetrischer Sensor
Hohe Genauigkeit – Schnelle Reaktionszeit
Integrierte Auswerteelektronik
Digitalanzeige, Funktion-LED, Tastatur
•
•
Versorgung Gleichspannung 24Vdc
-
2x Schaltausgang PNP
-
1x Analogausgang 4...20mA
•
Versorgung Universalspannung 20...253Vac/dc
-
1x Schaltausgang Relais
Anschlussstecker M12
•
Hoher Bedienkomfort
Gehäuse und Anzeige drehbar für optimale Bedienbarkeit in
•
jeder Einbaulage
Robuste hell leuchtende LED-Anzeige für beste Ablesbarkeit
•
3-Tasten-Bedienung ohne Hilfsmittel mit taktiler
•
Rückmeldung
Menüführung in Anlehnung an VDMA-Standard
•
