Installation
1.

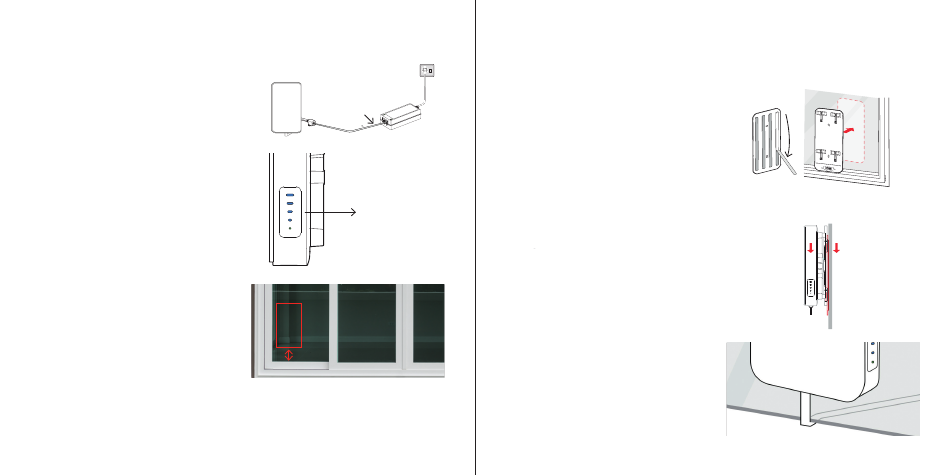

Verbinden Sie den A1 5G Outdoor Cube
mit dem Netzgerät und schließen Sie es
über das Stromkabel an die Stromver-
sorgung an. Der A1 5G Outdoor Cube
schaltet sich automatisch ein und ist
nach ca. 2 Minuten betriebsbereit.
2.
Für einen optimalen Empfang prüfen
Sie bitte mit Ihrem eingeschalteten
A1 5G Outdoor Cube bei welchem
offenen Fenster Sie den besten mobilen
Empfang haben. Beobachten Sie dafür
die LEDs (seitlich am Cube). Je mehr
LED-Anzeigen leuchten, desto stärker
ist das Signal.
3.
Reinigen Sie den ausgewählten
Montagebereich (idealerweise die
Fenster-Außenseite). Die Installation
kann auf jeder glatten Oberfläche (z.B.
Kunststoff, Glas, Metall) durchgeführt
werden, sollte die Installation am Fen-
ster z.B. wegen Rollos nicht möglich
sein.
Um den besten Empfang zu erreichen,
wählen Sie den Montagebereich min-
destens in 1 Meter Höhe aus.
6
POE
5G Empfang: Blau
4G Empfang: Grün
ca. 5 cm
4.
Entfernen Sie zuerst die Schutzfolie
und positionieren Sie außen die Mon-
tageplatte.
Wichtig: Drücken Sie die Montageplat-
te kräftig und ganzflächig fest. Der
A1 5G Outdoor Cube haftet zuverläs-
sig, wenn die Montagefläche trocken,
sauber und staubfrei ist. Er kann jeder-
zeit einfach und rückstandslos entfernt,
gereinigt und neu platziert werden.
5.
Stecken Sie den A1 5G Outdoor Cube
auf die Montageplatte und sichern Sie
den Cube mit einem sanften Abwärts-
schub bis zum Klicken.
6.
Führen Sie das flache Netzwerkka-
bel unter dem Fensterrahmen durch.
Dieses Kabel ist für diesen Zweck
gemacht, es nimmt dadurch keinen
Schaden.
Schutzfolie
entfernen
7
