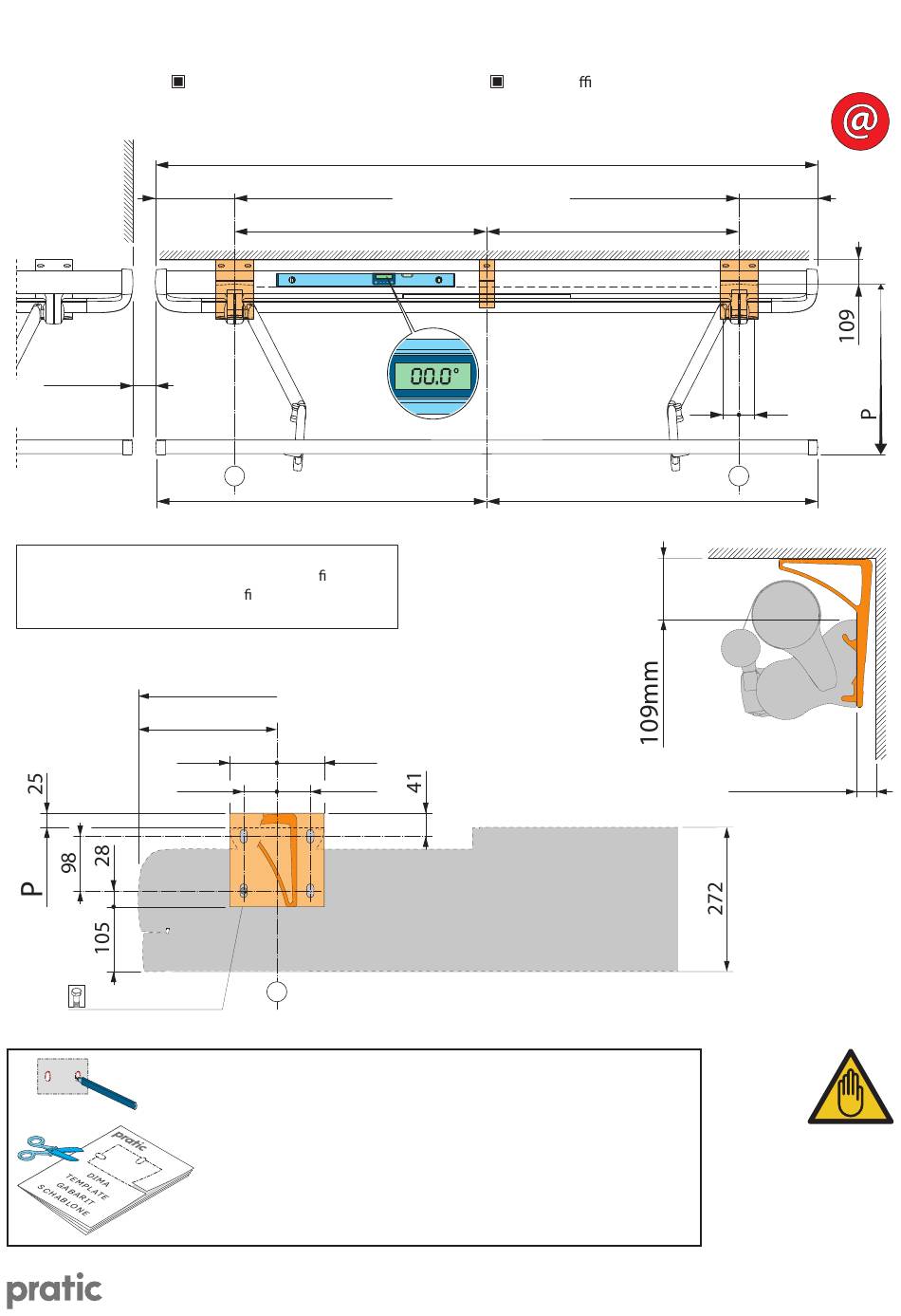

Installazione supporti a soffitto
Installation des supports au plafond
T-WAY (Parete-Wall-Mur-Wand)
Muro
Wall
Mur
Wand
≥50mm
[ ] POSIZIONE STAFFA (consultare Conferma ordine)
^
BRACKET POSITION (see Sales Order Con rmation)
POSITION BRIDE
(voir Con rme Ordre)
BÜGEL POSITION
(siehe Auftragsbestätigung)
D (250 ÷ 650)
85
60
Ø MAX 12mm
D (250 ÷ 650)
=
^
L/2
L
^
85
60
INGOMBRO A SOFFITTO DELLA TENDA
AWNING CEILING SIZE
ENCOMBREMENT AU PLAFOND DU STORE
MARKISE DECK AUSMASSE
^
Per il corretto fissaggio a parete/soffitto è possibile
utilizzare anche la dima di installazione allegata.
For a proper wall/ceiling installation, the attached
installation template is also available.
Pour la correcte installation au mur/plafond, vous
pouvez aussi utiliser la silhouette d'installation annexe.
Zur korrekten Wand-/Deckenbefestigung ist es möglich,
auch die beiliegende Montageschablone zu verwenden.
T-WAY (So tto-Ceiling-Plafond-Deck)
L
^
Ceiling supports installation
DeckTräger Installation
D (250 ÷ 650)
^
=
=
^
L/2
≥35mm
[Abmessungen in mm]
PAG. 10
- T-Way - Scheda Tecnica Rev. 03/20
=
[Dimensioni in mm]
[Dimension in mm]
[Dimensions mm]
