Desigo™
Automationsstationen

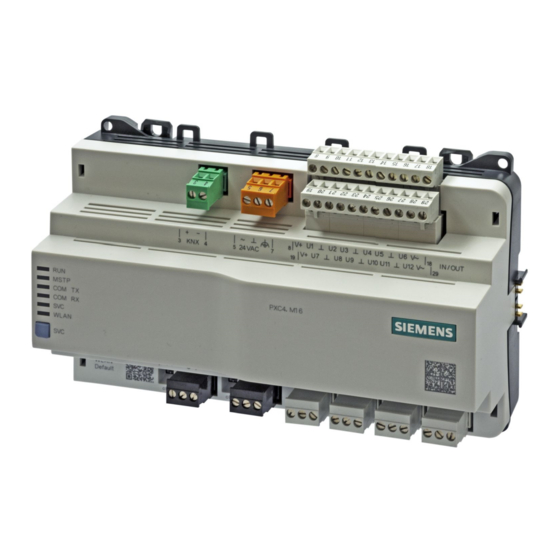

PXC4.M16
A6V11937668_de--_e
2021-06-11
Zur Regelung von Primäranlagen
Kompakte Automationsstation für HLK- und gebäudetechnische Anlagen,
frei programmierbar mit grafischer Bedienoberfläche
Kommunikation BACnet MS/TP (BTL-zertifiziert)
Integration der Modbus-Datenpunkte über RTU
16 Ein-/Ausgänge: 12 universelle Ein-/Ausgänge, 4 Relaisausgänge
Erweiterbar über I/O-Module TXM...
WLAN-Schnittstelle für Engineering und Inbetriebnahme
Betriebsspannung AC 24 V
Montage auf Norm-Tragschiene oder Wandmontage
Steckbare Schraubklemmenblöcke
Smart Infrastructure

Werbung

loading

Inhaltszusammenfassung für Siemens PXC4.M16

  • Seite 1 Desigo™ Automationsstationen PXC4.M16 Zur Regelung von Primäranlagen ● Kompakte Automationsstation für HLK- und gebäudetechnische Anlagen, frei programmierbar mit grafischer Bedienoberfläche ● Kommunikation BACnet MS/TP (BTL-zertifiziert) ● Integration der Modbus-Datenpunkte über RTU ● 16 Ein-/Ausgänge: 12 universelle Ein-/Ausgänge, 4 Relaisausgänge Erweiterbar über I/O-Module TXM...
  • Seite 2 CM2N8176 Triac-Modul TXM1.8T CM2N8179 Digitales Eingangs- und Relaismodul TXM1.4D3R CM2N8188 PXC4 kann Erweiterungsmodule TXM speisen (Details siehe Planungsübersicht A6V11973797). Systemcontroller Beschreibung Datenblatt Systemcontroller für die Integration von Modbus- und MS/TP- PXC5.E003 A6V11646020 Geräten Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 3 ● Direkter Anschluss der Feldgeräte Ausführung Die kompakte Bauweise lässt die Montage der Geräte auf einer Normtragschiene oder einer Wand zu. PXC4.M16: Steckbarer Klemmenblock mit Schraubklemmen KNX PL-Link, für zukünftige Verwendung Steckbarer Klemmenblock mit Schraubklemmen Speisung Steckbare Klemmenblöcke mit Schraubklemmen Universelle Ein-/Ausgänge, Feldspeisung...
  • Seite 4: Led-Anzeigen

    LEDs blinken, dann Taste los- lassen. Alle LEDs gehen aus, das Gerät startet. 5. Warten, bis das Gerät fertig gest- artet ist – unkonfiguriert (grüne RUN LED und rote SVC LED blin- ken) Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 5 Verbrennungen und Schäden am Gerät ● Sorgen Sie für eine ausreichende Belüftung, damit die zulässige Umgebungstempera- tur innerhalb des Schaltschrank bzw. der Installationsbox eingehalten wird. Ausserhalb der Installationsbox muss die Temperatur mindestens 10 K (18° F) tiefer liegen. Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 6 Leistungsschutzschalter max. 13 A Charakteristik B, C, D nach EN 60898 oder Speisung mit Strombegrenzung max. 10 A Leistungsaufnahme (für Trafo-Auslegung) Grundlast (ohne Belastung durch I/O-Module TXM und 8 VA / 0.33 A Feldgeräte) Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 7 16.4 dBm Reichweite (freies Feld) Min. 5 m (16 ft) Gerätepaarung Aktivierung/Deaktivierung mit Service-Taste Automatische Abschaltung nach 10 Minuten, wenn kein WLAN-Client verbunden ist. Aus Sicherheitsgründen kann das WLAN dauerhaft deaktiviert werden via Konfiguration. Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 8 CM110562 Schutz Kurzschlussfest Seitlicher Stecker für I/O-Module TXM: Kein Schutz Kein elektrischer Schutz. gegen Fehlverdrahtung mit AC 24 V Abdeckung verwenden Auf PXC4.M16 Modbus RTU-Schnittstelle Schnittstellentyp EIA-485, galvanisch getrennt Baudrate 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 (abhängig von Konfiguration) Interner Busabschluss...
  • Seite 9 Bei 0.3 A ohmisch 5 x 10 Schaltungen Schliesser bei 3 A ohmisch 1 x 10 Schaltungen Öffner bei 2 A ohmisch 1 x 10 Schaltungen Reduktionsfaktor bei ind. Last (cos phi = 0.6) Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 10 RCM-Konformität Siehe RCM-Deklaration UL-/cUL-Zertifizierung (USA/Kanada) UL916; http://ul.com/database CSA-Zertifizierung C22.2, http://csagroup.org/services-industries/product- listing CFR 47 Teil 15C BACnet B-BC Umweltverträglichkeit Die Produkt-Umweltdeklaration enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stofflichen Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung) Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 11 68 69 70 Klemme Symbol Beschreibung Modul Kanal 3, 4 PXC4.M16: KNX PL-Link (für später) 24 V ~, ⏊ 5, 6 Betriebsspannung AC 24 V Funktionserde (muss installationsseitig mit der Gebäude- Erde (PE) verbunden sein). 8 bis 29 Universelle Ein-/Ausgänge 1…12...
  • Seite 12: Garantie

    Allgemeines Gerät mit Steuereingang DC 0...10 V, Externe Speisung NICHT erden (Erdschlaufen) Garantie Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Ein- satz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 13 Alle Abmessungen in mm und Zoll. PXC4.M16 198 (7.80") 3 (0.12") 70.5 (2.78") 183 (7.20") 7 (0.28") 49 (1.91") 4.1 (0.16") 26.5 (1.04") PXC4.M16 mit TXM-Modul 198 (7.80") 64 (2.52") 7 (0.28") 269 (10.59") Siemens Schweiz AG A6V11937668_de--_e Smart Infrastructure 2021-06-11...
  • Seite 14 Herausgegeben von © Siemens Schweiz AG, 2020 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID A6V11937668_de--_e Ausgabe 2021-06-11...
