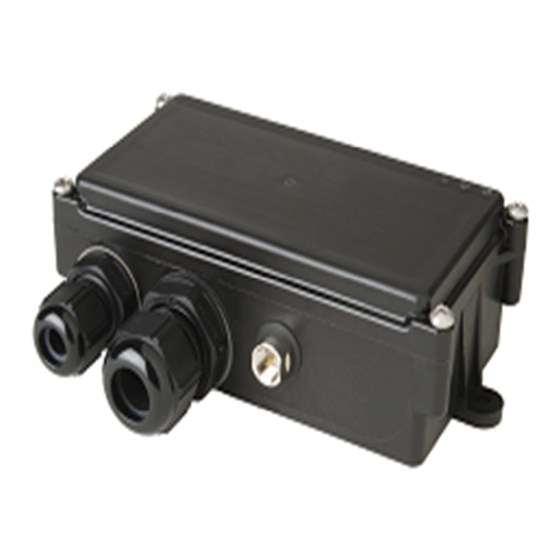

- Seite 1 STD35 Bedienungsanleitung Revision 1.6...
-
Seite 2: Achtung, Bitte Lesen
Das STD35 ist mit hoch integrierten Bausteinen bestückt. Diese elektronischen Bauteile sind technologisch bedingt sehr empfindlich gegen Entladungen statischer Elektrizität. Bitte berühren Sie das STD35 daher nur an den Seitenrändern und vermeiden Sie die Berührung der Pins von Bauelementen auf der Platine Während des Betriebs des STD35 können automatisch GSM-Kurznachrichten (SMS) verschickt... - Seite 3 Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur benutzt werden, wenn sichergestellt ist, dass die Geräte von der Versorgungsspannung getrennt sind und elektrische Ladungen, die in den im Gerät befindlichen Bauteilen gespeichert sind, vorher entladen wurden. Bei Einsatz von Bauelementen oder Baugruppen muss stets auf die strikte Einhaltung, der in der zugehörigen Beschreibung genannten Kenndaten für elektrische Größen hingewiesen werden Wenn aus einer vorliegenden Beschreibung für den nichtgewerblichen Endverbraucher nicht...
-
Seite 4: Inhaltsverzeichnis
Table of Contents Achtung, bitte lesen ..........................2 Einleitung ............................ 5 Erklärung technischer Grundlagen ....................6 GSM Netzwerk im Allgemeinen ....................6 GPRS ............................ 6 Quadband Frequenzen ......................6 E-Mail via SMTP ........................7 Betriebsbedingungen ........................7 Einsatzgebiet ..........................7 Einführung........................... -
Seite 5: Einleitung
1 Einleitung Vielen Dank, dass Sie sich für den Kauf eines STD35 Telemetriemoduls aus dem Hause CEP entschieden haben! Das STD35 bietet nahezu jedem Nutzer die Möglichkeit, aus der Ferne Geräte Ein- und Auszuschalten und Ereignisse zu übermitteln. Dabei kann die Übertragung von Schalt- und Alarmmeldungen per SMS über jedes SMS-fähige Handy oder über einen Sprachanruf erfolgen. -
Seite 6: Erklärung Technischer Grundlagen
2 Erklärung technischer Grundlagen 2.1 GSM Netzwerk im Allgemeinen Das GSM Netz (Global System for Mobile Communications) ist ein Standard für volldigitale Mobilfunknetze. GSM wurde mit dem Ziel geschaffen, ein mobiles Telefonsystem anzubieten, das Teilnehmern eine europaweite Mobilität erlaubt und mit ISDN oder herkömmlichen analogen Telefonnetzen kompatible Sprachdienste anbietet. -
Seite 7: E-Mail Via Smtp
Abwicklung wird für den Anwender unsichtbar durch ein Mailprogramm vorgenommen, dass in diesem Fall auf dem STD35 abläuft und SMTP unterstützt. Standartmäßig ist bereits ein von CEP AG abonnierter SMTP Server auf dem STD35 vorkonfiguriert. Bitte beachten Sie, dass die CEP AG keine eigene Infrastruktur für den E-Mail Dienst betreibt. -
Seite 8: Einführung
5 Einführung Das STD35 ist ein einfach zu installierendes und zu bedienendes Telemetriemodul. Mit dem STD35 können über ein oder mehrere herkömmliche Mobiltelefone fünf Relais geschaltet und der Zustand von fünf digitalen Eingängen überwacht werden. Außer dem STD35 benötigen Sie nur noch eine aktivierte SIM-Karte eines beliebigen Netzbetreibers (z.B.: D1, Vodafone D2, E-Plus, O2 (Germany)). - Seite 9 Anschlussmöglichkeiten: Wie in Abb. 1 dargestellt, verfügt das STD35 über drei Schraubklemmen. Die eine Klemme ist für die 5 Eingänge (Inputs, 3 digital und 2 analog/digital). Die andere Klemme ist für die 5 Ausgänge, die alle von Relais geschaltet werden. Und die dritte Schraubklemme ist für die Spannungsversorgung.
- Seite 10 Die Status LEDs und die GSM LED (COM) blinken dreimal, falls der PIN Code der SIM Karte ein anderer ist als „0000“ oder „2468“. Schalter: Der Schalter zwischen den LEDs und der Spannungsversorgung dient zu Ein- und Ausschalten des Gerätes.
-
Seite 11: Schnellstart Anleitung
6 Schnellstart Anleitung Im folgenden Abschnitt wird Schritt für Schritt darauf eingegangen, wie das STD35 ohne großen Aufwand verwendet werden kann. 6.1 Allgemeine Vorbereitungen Zur Inbetriebnahme des STD35 benötigen Sie eine freigeschaltete SIM Karte eines GSM Netzbetreibers, bei der die PIN auf „0000“ (vier Mal die Null) gesetzt worden ist. Alternativ kann auch die PIN „2468“... -
Seite 12: Konfiguration Per Anruf
Sekunden an zu leuchten (System Start), kurz danach leuchtet die GSM LED dauerhaft. Das STD35 wird nun automatisch versuchen, sich in das GSM Netz einzubuchen. Sobald es in das GSM Netz eingebucht ist, blinkt die GSM-LED etwa einmal alle 2 Sekunden. -
Seite 13: Sms Kommandos
Hierzu rufen Sie bitte nochmals mit dem Administrator-Telefon die Rufnummer der SIM-Karte im STD35 an. Nun sollte schließlich der Anruf abgewiesen werden und das Relais 1 für eine Sekunde schalten. Nun ist die „Grund-Konfiguration“ abgeschlossen, d.h. alle zukünftigen Ereignisse werden an das Administrator- Mobiltelefon gemeldet und das Relais 1 kann per Anruf von diesem geschaltet werden. - Seite 14 Nachricht für INPUT 5 aktiv (max. 64 Stellen) Start Up Text (max. 64 Stellen) Ein- und Ausgangs Kommandos O1ON Relais 1 ein O1OFF Relais 1 aus O2ON Relais 2 ein O2OFF Relais 2 aus O3ON Relais 3 ein O3OFF Relais 3 aus O4ON Relais 4 ein O4OFF...
- Seite 15 V2:x 1 – Invertierung des Eingang 2 0 – normaler Betrieb Eingang 2 V3:x 1 – Invertierung des Eingang 3 0 – normaler Betrieb Eingang 3 V4:x 1 – Invertierung des Eingang 4 0 – normaler Betrieb Eingang 4 V5:x 1 –...
- Seite 16 APN: Werksseitig eingestellt: 25 Name des APN (Access Point Name) (für E-Mails und Internet) Beispiel APN:internet max. Länge beträgt 32 Stellen APNUSR: Werksseitig eingestellt: internet Benutzername für APN (für E-Mails und Internet) Beispiel: APNUSR:Patryk max. Länge beträgt 32 Stellen APNPWD: Werksseitig leer Passwort für APN (für E-Mails und Internet) Beispiel: APNPWD:Patryk...
- Seite 17 SUB3: Empfänger E-Mailadresse für INPUT 3 aktiv TO4: Anhang, der an TO3 E-Mailadresse versendet werden soll SUB4: Empfänger E-Mailadresse für INPUT 4 aktiv TO5: Anhang, der an TO4 E-Mailadresse versendet werden soll SUB5: Empfänger E-Mailadresse für INPUT 5 aktiv TO6: Anhang, der an TO5 E-Mailadresse versendet werden soll SUB6: Empfänger E-Mailadresse für Start-UP Ereignis...
-
Seite 18: Das Einsetzen Von Variablen
Werksseitig aktiviert 1 – Aktiviert stationären Event 0 – Deaktiviert stationären Event DOTA commands DOTAAPN:internet.DOTAAPNUSR:"".DOTAAPNPWD:"".DOTAREQ. DOTAUSR: FTP Benutzername (max. 16 Stellen) DOTAPWD: FTP Passwort (max. 16 Stellen) DOTASERVER: FTP Server IPv4 oder Domain (max. 64 Stellen) DOTAFILE: Anwendungsname (max. 64 Stellen) DOTAAPN: APN (max. -
Seite 19: Sms Kommandos Schicken
Spannungswert des internen Akkus und sendet diese an die konfigurierte(n) Nummer(n). 7.3 SMS Kommandos schicken Das STD35 kann die Ausgänge über SMS schalten und individuelle Konfigurationen vornehmen. Diese SMS hat unten beschriebenes Format: Um das STD35 vor unberechtigtem Zugriff zu schützen, müssen Konfigurationsbefehle an das Gerät mit einem 4-stelligen Kennwort beginnen... - Seite 20 Sie können auch mehrere Kommandos, die jeweils durch einen Punkt getrennt sind, auf einmal senden. (siehe Beispiele). Die Sekundenangaben z.B. bei Kommando „O1:xxxxx.“ können 1-5 Stellen haben. Gültige Werte sind z.B.: 1 (für eine Sekunde) 90 (für 90 Sekunden) oder 99999 (für 99999 Sekunden), d.h.
-
Seite 21: Erklärung Der Kommandos
Mobiltelefon erhalten hat, schaltet das Relais 1 für eine Sekunde. Bei der SMS „O2ON.“ schaltet das Relais 2 für eine Sekunde. Mit der SMS „ST?“ fordert man eine Antwort-SMS vom STD35 mit dem aktuellen Status der Ein- und Ausgänge an. -
Seite 22: Beispiele Sms Kommandos
Mit „SUBx:<text>.“ (x = 1 bis 10 s. oben) wird der Betreff der jeweiligen E-Mail eingestellt. Die max. Länge beträgt jeweils 128 Zeichen. Der voreingestellte Wert ist "STD35 Event x". Den Inhalt der E-Mail stellen Sie mit dem Kommando „BODY:<text>.” ein. Die max. Länge beträgt 143 Textzeichen. -
Seite 23: E-Mail Funktionen Via Gprs
Nummer aus erweiterter Clip Liste 4244 CD:+491721234567. entfernen 8 E-Mail Funktionen via GPRS Das STD35 bietet Ihnen die Möglichkeit, neben einer Benachrichtigung per SMS auch eine Benachrichtigung per E-Mail zu erhalten. 8.1 Einrichten der E-Mail Funktion Wenn einen korrekte APN-Einstellungen und eine funktionierende Empfänger-Emailadresse... - Seite 24 In den meisten Fällen ist es nicht nötig SMTP Einstellungen vorzunehmen, da das Gerät auf einen von der CEP AG abonnierten Server vorkonfiguriert ist. Dieser Dienst ist für den Benutzer kostenlos. Falls der Anwender einen davon abweichenden Server benutzen möchte, muss dieser „plain text authentication“...
-
Seite 25: Anbindung Der Kamera
9 Anbindung der Kamera Das STD35 bietet die Möglichkeit, mit Hilfe der CEP Kamera einen Gegenstand oder Raum zu überwachen. im Alarmfall kann ein Bild als Anhang an die voreingestellte E-Mail Adresse gesendet werden, um daraufhin ggf. weitere Maßnahmen zu veranlassen (z.B. Alarmierung der Polizei, wenn ein Einbrecher auf dem Bild zu erkennen ist). -
Seite 26: Konfigurations Tool
PCs und einem speziellem Kabel die Konfiguration vorzunehmen. Sobald das STD35 mit dem PC verbunden ist können alle Funktionen überwacht und konfiguriert werden. Das Tool erlaubt es, das STD35 ohne den Versand einer SMS zu konfigurieren. Weitere Informationen erhalten Sie über info@cepag.de. -
Seite 27: Fehlerbehanlung
Antenne anschließen / keine Antenne angesteckt Antennenposition ändern GSM-LED erlischt nach ca. Nicht konfiguriert Konfigurations-Anruf 3 Min. ausführen STD35 reagiert nicht auf Gerät ist bereits Rücksetzen auf einen Konfigurations-Anruf konfiguriert Auslieferungszustand. (hebt nicht ab) STD35 reagiert nicht auf Falsche IMEI Nummer in IMEI –... -
Seite 28: Anschlussbeispiele
Türkontakt oder anderen Alarmgeber). Fernschalten von Verbrauchern per Sprachanruf oder via SMS Rufen Sie das betriebsbereite STD35 mit Ihrem Mobiltelefon an oder schicken Sie eine Steuer- SMS, schon können Sie beliebige Verbraucher bis 30V / 1A schalten (z.B. Heizsystem, Klimaanlage, Alarmanlage, Garagentor ...) - Seite 29 Fernschalten von Verbrauchern die mit der STD35 Spannungsversorgung betreiben warden per Sprachanruf oder via SMS Rufen Sie das betriebsbereite STD35 mit Ihrem Mobiltelefon an oder schicken Sie eine Steuer- SMS, schon können Sie einen Verbraucher, der die angelegte Spannungsversorgung benötigt...
-
Seite 30: Zubehör
13 Zubehör Die CEP AG bietet Zubehör für das STD35, das im Zusammenspiel mit dem STD35 eingehend getestet freigegeben ist. Daher raten Nutzung anderen Zubehörkomponenten als denen der CEP AG ab. Der Gewährleistungsanspruch gilt in jedem Fall nur bei der Nutzung von Original CEP Zubehör. -
Seite 31: Technische Daten
0 (Grenzwert <1,5V): min 0V Eingangsspannung(analoge Eingänge) Max (32V) Min (0V) Bei technischen Problemen und Fragen rund um das STD35 wenden Sie sich bitte an Ihren STD35 Händler. Für sonstige Fragen zum STD35 wählen Sie: Vertrieb +49 (0)89 / 450292-0... -
Seite 32: Dokumentenhistorie
© Copyright 2014 by CEP AG CEP AG Raiffeisenallee 12b D-82041 Oberhaching Deutschland www.cepag.de CEP behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen, Korrekturen und/oder Verbesserungen des Inhalts vorzunehmen, ohne jedoch dazu verpflichtet zu sein. Alle Angaben sind ohne Gewähr.
