Inhaltszusammenfassung für Renogy RMS-LFPS

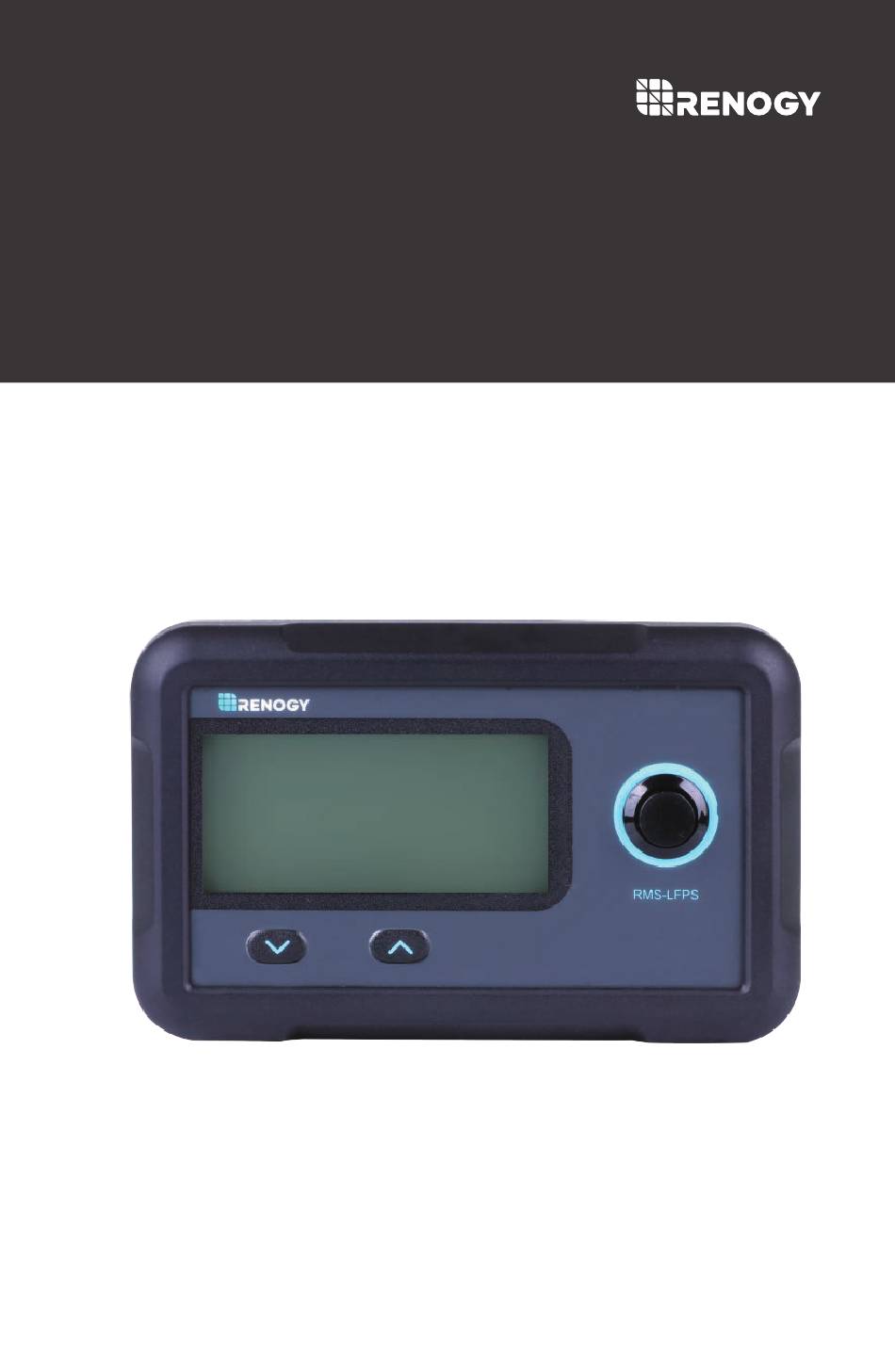

- Seite 1 MONITOR SCREEN FÜR SMART LITHIUM BATTERIEN Version 1.2...
-
Seite 2: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Bitte bewahren Sie dieses Handbuch Dieses Handbuch enthält wichtige Anweisungen zur Installation, zum Betrieb und zur Wartung des Monitors. Bitte beachten Sie diese Anweisungen. Die folgenden Symbole werden im gesamten Handbuch verwendet, um potenziell gefährliche Zustände oder wichtige Sicherheitsinformationen anzuzeigen. - Seite 3 Änderungen am Produkt ohne ausdrückliche schriftliche Zustimmung des Herstellers. Allgemeine Sicherheitsinformationen WARNUNG Nicht abgedecktes Batteriematerial wie Elektrolyt oder Puder, das die Haut oder die Augen berührt hat, muss sofort mit viel sauberem Wasser ausgespült werden.Suchen Sie danach einen Arzt auf. Verschüttetes auf Kleidung sollte mit Wasser ausgespült werden.
-
Seite 4: Inhaltsverzeichnis
Den Bildschirm NICHT durchstechen, fallen lassen, zerdrücken, verbrennen, durchdringen oder darauf schlagen Öffnen, zerlegen oder ändern Sie das Gerät NICHT. Der Monitor ist nur mit Renogy Samart Lithium Batterien kompatibel. Bitte verbinden Sie es nicht an andere Batterien oder System. Inhaltsverzeichnis... -
Seite 5: Allgemeine Informationen
Allgemeine Information Der Renogy Monitor ist speziell für Smart Lithium Batterien entwickelt. Im Gegensatz zu traditionellem Monitor kann Renogy Monitor Plug und Plag und kann direkt mit dem Batteriemanagementsystem (BMS) kommunizieren und genauere Ladezustandswerte (SoC) erhalten: Spannung, Strom, Kapazität und Anzahl der parallel geschalteten... -
Seite 6: Produktübersicht
Produktübersicht Produktteile ① ② ③ ④ ⑤ ⑧ ⑥ ⑦ ① ⑤ LCD Bildschirm Frontplatte ② ⑥ Abwärts-Taste RJ45 Kommunikationsport ③ ⑦ Aufwärts-Taste Befestigungslöcher ④ ⑧ Power Taste Snap-Fit Joint Dimension 4.3in 110.0mm... - Seite 7 1.3in 31.8mm 3.4in 87.5mm Zusätzliche Komponente RJ45 Kommunikationskabel Mit RJ45 Kommunikationskabel(5m) wird der Monitor an die Batteriebank verbindet zur Datenübertragung. Schrauben(4) Mit den Schrauben (M2.9x13) kann der Monitor montiert werden.
-
Seite 8: Montage
Montage Vorbereitung Folgende Werzeuge sind gefordert: Bleistift Laubsäge Bohren Kreuzschlitzschraubendreher Installationsort wählen Das Ort soll ordentlich, trocken und leicht zugänglich. Es wird ein Abstand von mindestens 50 mm hinter dem Gerät empfohlen, um die RJ45 Kommunikationskabel zu verbinden. Monitor installieren 1.Entfernen Sie die vordere Abdeckplatte. - Seite 12 Anschließen an die Batterie Schließen Sie den Monitor mit dem mitgelieferten RJ45-Kommunikationskabel an den UP RS485-Kommunikationsanschluss der Batterie an, um detaillierte Informationen der Batterie zu erhalten. RJ45 Kommunikationsporte RJ45 Kommunikationskabel UP RS485 Kommunikationsporte...
- Seite 13 Monitor in die UP-Porte der ersten Batterie. WARNUNG Die Batterien sollen nicht in Reihverschaltung sein. VORSICHT Ethernet-Crossover-Kabel sind nicht mit Renogy-Systemen kompatibel. Das Anschließen von Batterien über Ethernet-Crossover-Kabel kann zu Schäden am Batteriemanagementsystem führen. Die Batterie oder die Batteriebank mit den Aktivierungsschalter, der mit der Batterie geliefert wird, aktiviert wurde.
-
Seite 14: Lcd Information
Betreib LCD Inforamtion Überblick Aktuelle Spannung (V) Aktuelle Spannung bedeutet bei Batterie die Echtzeit Klemmenspannung der Batterie und bei Batteriebank die durchschnittliche Klemmenspannung der Batterien Aktueller Strom (A) Der aktuelle Strom stellt den Echtzeitstrom dar, der durch die Batterie oder die Batteriebank fließt. Positive Werte zeigen an, dass der Ladestrom höher als der Entladestrom ist, während negative Werte anzeigen, dass der Entladestrom höher als der Ladestrom ist. - Seite 15 Kapazität (Ah) Die Kapazität stellt die maximale Kapazität dar, die die Batterie oder die Batteriebank unter normalen Entladebedingungen liefern kann, wenn er vollständig aufgeladen ist. Die Kapazität nimmt mit dem Wechsel der Batterie oder der Batteriebank allmählich ab. Ladezustand (%) Der Ladezustand stellt den Echtzeit-Ladezustand des Akkus im Verhältnis zu seiner Kapazität dar.
- Seite 16 Verbleibende Zeit (Stunden) Wenn der Akku aufgeladen wird, wird die verbleibende Zeit nicht angezeigt. Wenn die Niederspannungswarnung während der Entladung ausgelöst wird, beträgt die verbleibende Zeit 0,0H. Batterie Level Dieses Symbol bedeutet den Aufladenzustand der Batterie. Bei positivem Strom werden die Batteriesegmente blinken, um den aktuellen Ladestatus anzuzeigen.
- Seite 17 Fehle Wiederherstellu Beschreibung Grund rcod ngsbedingung Batterie-Hochtem Batterietempera Batterietemperat peraturwarnung tur≥50℃ ur≤45℃ (Laden/Entladen) Warnung vor niedriger Batterietempera Batterietemperat Batterietemperat tur≤5℃ ur≥10℃ ur (Laden) Warnung vor niedriger Batterietempera Batterietemperat Batterietemperat tur≤-10℃ ur≥5℃ ur (Entladen) Batteriespannun Batteriespannu g ≤13,8V oder ng ≥ 14,8V oder Batteriezell Batterie-Überspa Batteriezell...
- Seite 18 HINWEISE Um einen genauen Status der Batteriebank anzuzeigen, bitte verbinden Sie zuerst mit CAT5 Kabel die Batterien. Drücken Sie bitte lange die Page Up-Taste und die Page-Down-Taste gleichzeitig für 3 Sekunden, wenn eine Batterie neu hinzugefügt wird. Der Monitor kann NUR die Informationen von Batteriebänken mit nicht mehr als 9 parallel geschalteten Batterien abrufen .
-
Seite 19: Technische Spezifikationen
Technische Spezifikationen Elektronische Spezifikationen Versorgungsspannung 12VDC Versorgungsstrom 30mA Energieverbrauch <1W Betriebstemperatur -4°F~113°F / -20°C~45°C Spannungsgenauigkeit ±0.1V Stromsgenauigkeit ±0.1A Zertifikation FCC Part 15 Class B, CE, RoHS Mechanische Spezifikation Kommunikationsport RJ45 (RS485 Protocol) Anzeige Backlit LCD 2 Front Panel Menu Buttons, Benutzeroberfläche 1 Power Button Installation... - Seite 20 RENOGY.COM Renogy reserves the right to change the contents of this manual without notice. 2775 E Philadelphia St, Ontario, CA 91761, USA 909-287-7111 www.renogy.com support@renogy.com 苏州高新区科技城培源路1号5号楼-4 400-6636-695 https://www.renogy.cn support@renogy.cn https://www.renogy.jp supportjp@renogy.com https://ca.renogy.com supportca@renogy.com https://au.renogy.com supportau@renogy.com https://uk.renogy.com supportuk@renogy.com https://de.renogy.com supportde@renogy.com...
