Inhaltszusammenfassung für Unitek UT2016

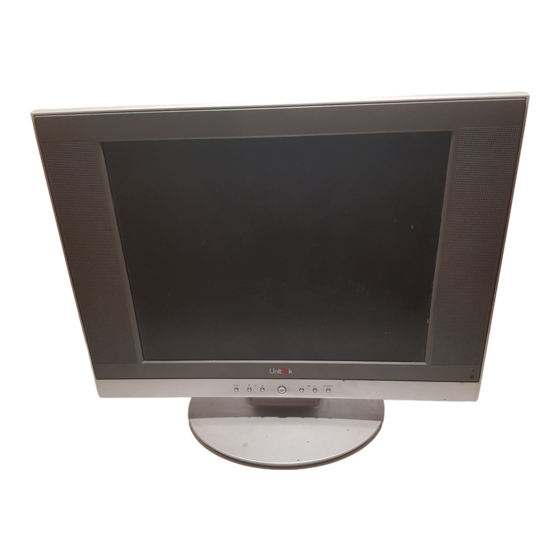

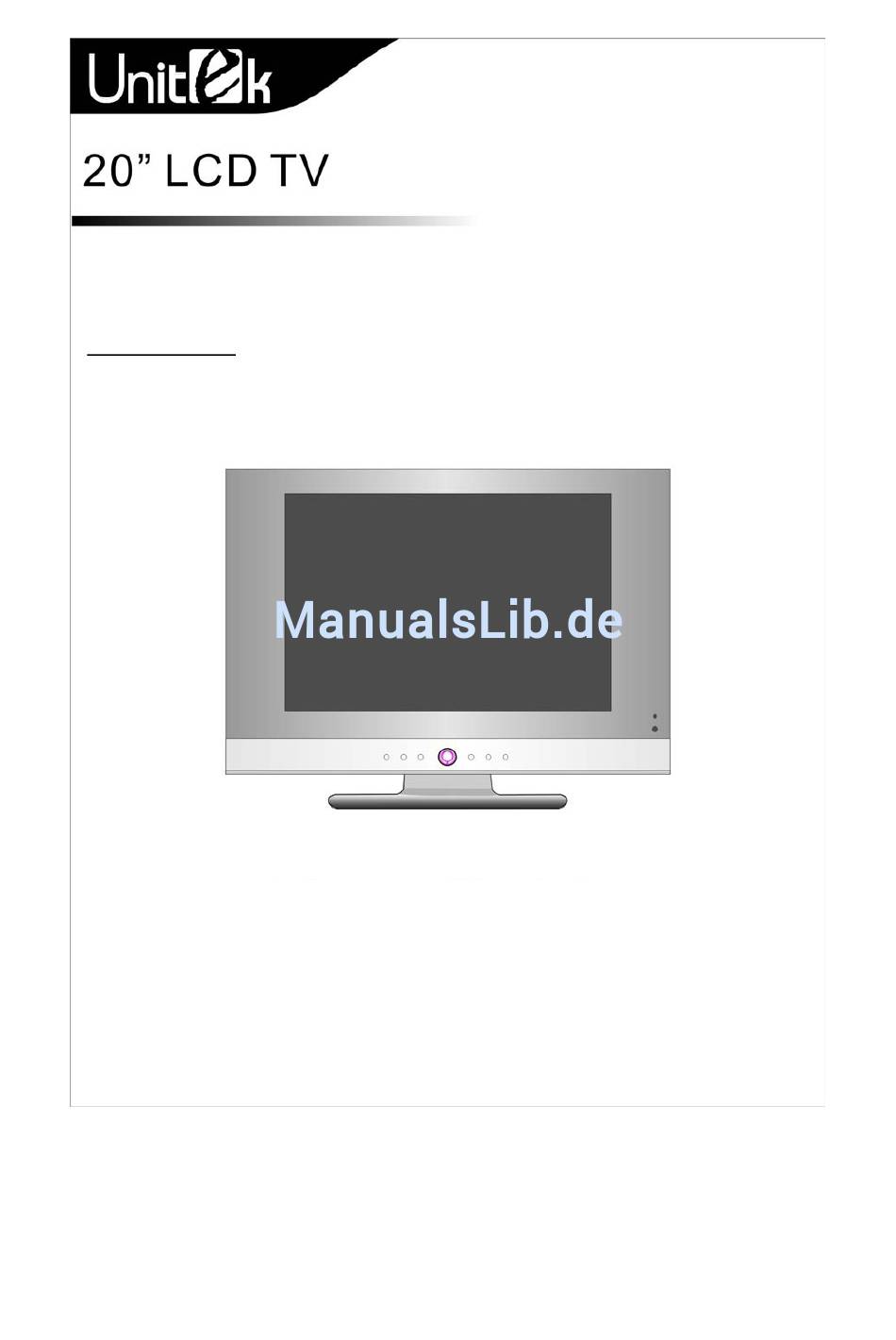

- Seite 1 Sehr geehrter Kunde! ACHTUNG: Bitte diese Bedienungsanleitung verwenden! Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Wichtige Sicherheitsanweisungen ..…………................... 2 1. Produkteinführung ……..……....................4 2. Ansicht und Anschlüsse des Geräts ..................... 5 3. Fernbedienung ……..……....................7 3.1. Bedeutung der Tasten der Fernbedienung ................... 7 3.2. Einlegen der Batterien in die Fernbedienung ................8 3.3. Inbetriebnahme ..........................8 4. -
Seite 3: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Vielen Dank für den Kauf dieses hochleistungsfähigen, Multifunktions-LCD-TV unserer Firma. Es ist ein hochwertiges Produkt, mit dem Sie in optimalen audiovisuellen Genuss kommen. Dieses Produkt wurde so entworfen, dass es die persönliche Sicherheit gewährleistet und wurde vor Verlassen des Werks entsprechend geprüft. - Seite 4 16) Das Fernsehgerät nicht auf einen unstabilen Ständer oder ähnlichem aufstellen. 17) Das Fernsehgerät nicht in der Nähe einer Wasserquelle wie z.B. einem Waschbecken, einer Waschschüssel, einer Spüle, Badewanne oder einem Schwimmbad aufstellen. 18) Der LCD-Bildschirm ist ein technologisch fortgeschrittenes Element. Die Bildschirmfläche kann leicht verkratzt werden.
-
Seite 5: Produkteinführung
1. Produkteinführung Allgemeine Informationen: *Das Gerät ist mit erstklassigen Lautsprechern ausgestattet, durch die Sie in optimalen Audiogenuss kommen und gleichzeitig Platz sparen. *Durch die verschiedenen Buchsen können Sie einen DVD-Player, Videorekorder oder ähnliche Geräte direkt anschließen. Das Gerät kann aber auch als Computermonitor mit seinen VGA- Anschlüssen benutzt werden und hat eine Auflösung von 640*480@75Hz. -
Seite 6: Ansicht Und Anschlüsse Des Geräts
2. Ansicht und Anschlüsse des Geräts 2.1. Frontansicht Tasten auf dem Frontpanel des Geräts (1) MENU Zur Anzeige des Bildschirmmenüs Taste MENU drücken. (2) P▲/▼ Auf-/Ab-Einstellen der Sender (TV-Modus) Auswahl von Untermenüs im OSD-Modus. (3) POWER Ein-/Ausschalten des LCD TV. (4) - / + Erhöhen/Vermindern der Lautstärke Ändern von Werten im OSD-Modus. -
Seite 7: Ansicht Des Panels Auf Der Rückseite
2.2. Ansicht des Panels auf der Rückseite: (1) DC12V Stromanschluss (2) SCART Buchse zum Anschließen von externen Geräten z.B. DVD-Player, Videorecorder, SAT- Receiver etc. (3) AUDIO IN Eingang zum Verbinden mit der Soundkarte des Computers, wenn das Gerät als Monitor benutzt wird (4) VGA Eingang zum Verbinden mit der Grafikkarte des Computers, wenn das Gerät als Monitor benutzt wird (5) AUDIO R/L Stereo Audioeingang bei VIDEO Composite und S-VIDEO Betrieb... -
Seite 8: Fernbedienung
3. Fernbedienung 3.1 Bedeutung der Tasten der Fernbedienung MUTE Zum Stummschalten einmal drücken, erneut drücken oder VOL+/- drücken, um den Ton wieder einzuschalten. POWER Einschalten des LCD-TV im Stand-By-Modus oder umgekehrt. 0-9 (Zahlentasten) Taste 0-9 drücken, um einen TV-Sender direkt zu wählen -/-- Diese Taste drücken, um eine zweistellige Programmplatznummer einzugeben Für zweistellige Programmzahlen, wie z.B. -
Seite 9: Einlegen Der Batterien In Die Fernbedienung
SMODE Soundeffektmodus Auswahl hintereinander von Normal/Klar/Film/Natürlich SLEEP Automatisches Abschalten nach einer einstellbaren Zeit (15, 30 … 120 Min.) Die Tasten: TEXT / HOLD / PGDN / PGUP / INDEX / SIZE / REVEAL / SUBPAGE / RED / GREEN / YELLOW / CYAN, sind zur Bedienung des Videotextes bestimmt. -
Seite 10: Bedienen Der Menüs
4. Bedienen der Menüs Manche Menüseiten und Optionen sind nur bei bestimmten Eingangsquellen wählbar. Die Tasten auf dem Frontpanel des Geräts entsprechen den Funktionstasten der Fernbedienung. Pfeiltasten ◄ / ► auf der Fernbedienung entsprechen - / + Pfeiltasten ▲/▼ auf der Fernbedienung entsprechen ▲/▼ Hauptschritte: 1. -
Seite 11: Einstellen Des Osd-Bildschirms
4.2. Einstellen des OSD-Bildschirms Die Taste MENÜ drücken und mit ▲/▼/◄/► die verfügbaren Menüs anzeigen und einstellen. Die OSD (On Screen Display) Funktion bietet Optionen zum Einstellen der verschiedenen Bildqualitäten. 4.3. Auswahl der Eingangsquelle Sie können die Eingangsquelle wählen, indem Sie die Taste AV/TV auf der Fernbedienung oder Taste SOURCE auf der Frontseite drücken. -
Seite 12: Auswahl Eines Tv-Kanals
4.4. Auswahl eines TV-Kanals 1. Mit Hilfe der Taste CH+/CH- auf der Vorderseite oder auf der Fernbedienung - CH+ drücken, um einen Sender weiter zu schalten. - CH- drücken, um einen Sender zurück zu schalten. 2. Zahlentasten 0-9 und -/-- Sie können die Sendernummer mithilfe der Zahlentaste 0 bis 9 oder -/-- wählen 3. - Seite 13 Überspringen Diese Option ermöglicht das Überspringen des aktuellen Kanals. Wenn diese Option eingeschaltet ist, dann wird die Programmnummer übersprungen, wenn Sie den übersprungenen Kanal mit der Taste CH+/CH- wählen. Sie können aber auch den übersprungenen Kanal direkt mit den Zahlentasten wählen. . Kanalsuche Taste ►...
-
Seite 14: Video Menüoptionen
Kanal tauschen Taste ► drücken, um das Submenü „Kanal tauschen“ auf dem Bildschirm anzuzeigen. Mit Hilfe dieser Option können Sie die Positionen der Programme tauschen, um die gewünschte Reihenfolge der Programme zu erreichen. - Alte Kanal Nr. - Taste ◄ oder ► drücken, um Kanal zu wählen. - Mithilfe der Pfeiltasten ▼... -
Seite 15: Input Menüoptionen
4.8. INPUT Menüoptionen Die Taste MENU auf der Frontseite oder auf der Fernbedienung drücken, um das Menü anzuzeigen. Mit Hilfe der Pfeiltasten ◄ oder ► die gewünschte Menüseite „Eingangsquelle“ ( Kabelsymbol ) wählen. Mit ▲ oder ▼die Eingangsquelle wählen und mit ENTER bestätigen. 4.9. -
Seite 16: Pc Menüoptionen
OSD-Positionsmenü Taste ► drücken um Menü Position aufrufen, mit Tasten ◄ oder ► H-Position und V-Position einstellen. OSD TIMER Taste ◄ oder ► drücken um die Zeit einzustellen, nach der das OSD Menü automatisch erlischt, wenn keine Funktion mehr aufgerufen wird. DCDI Taste ◄... -
Seite 17: Audio Menüoptionen
Buchstaben und Zeichen klarer machen. Uhr - Diese Funktion dient zur Reduzierung vertikaler Streifen, die im Hintergrund sichtbar sein können. Auch die horizontale Bildschirmgröße ändert sich. Position (H / V) - Diese Funktion dient zum Regulieren des Bildes nach links/rechts und oben/unten. 4.11. -
Seite 18: Videotext
5. Videotext Videotext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit dem Videotext-Informationssystem können Sie sich Informationsseiten über die Themen anzeigen lassen, die Sie im Inhaltsverzeichnis (Index) finden. Im Textmodus steht die Bildschirmanzeige nicht zur Verfügung. Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar;... -
Seite 19: Fehlerbehebung
6. FEHLERBEHEBUNG Bevor Sie den technischen Kundendienst anrufen, sollten Sie nachstehende Tabelle mit Fehlerursache und eventueller Behebung prüfen. 1. Gerät schaltet sich nicht ein ● Prüfen, ob das Netzkabel eingesteckt ist. ● Die Batterien in der Fernbedienung sind verbraucht. Batterien auswechseln. 2. -
Seite 20: Technische Daten
8. TECHNISCHE DATEN: Modell UT2016 Bildschirmsystem 20” Displayauflösung 640*480 Farbsystem PAL/SECAM Anzahl der Farben 0,26M Blickwinkel 160°/160° Helligkeit 500cd/m2 Kontrastverhältnis 600:1 Netzversorgung ( MAX) DC 12V 5A Max. Stromverbrauch Betriebstemperatur 0 –50 [°C] Betriebsfeuchtigkeit 10% ÷ 90% -20 ÷ 60 [°C] Lagertemperatur 10% ÷...
