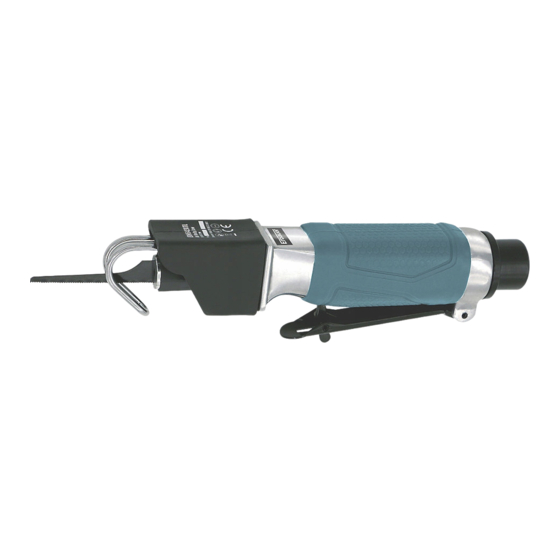

Erbauer ERN642ATL-I Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für Erbauer ERN642ATL-I

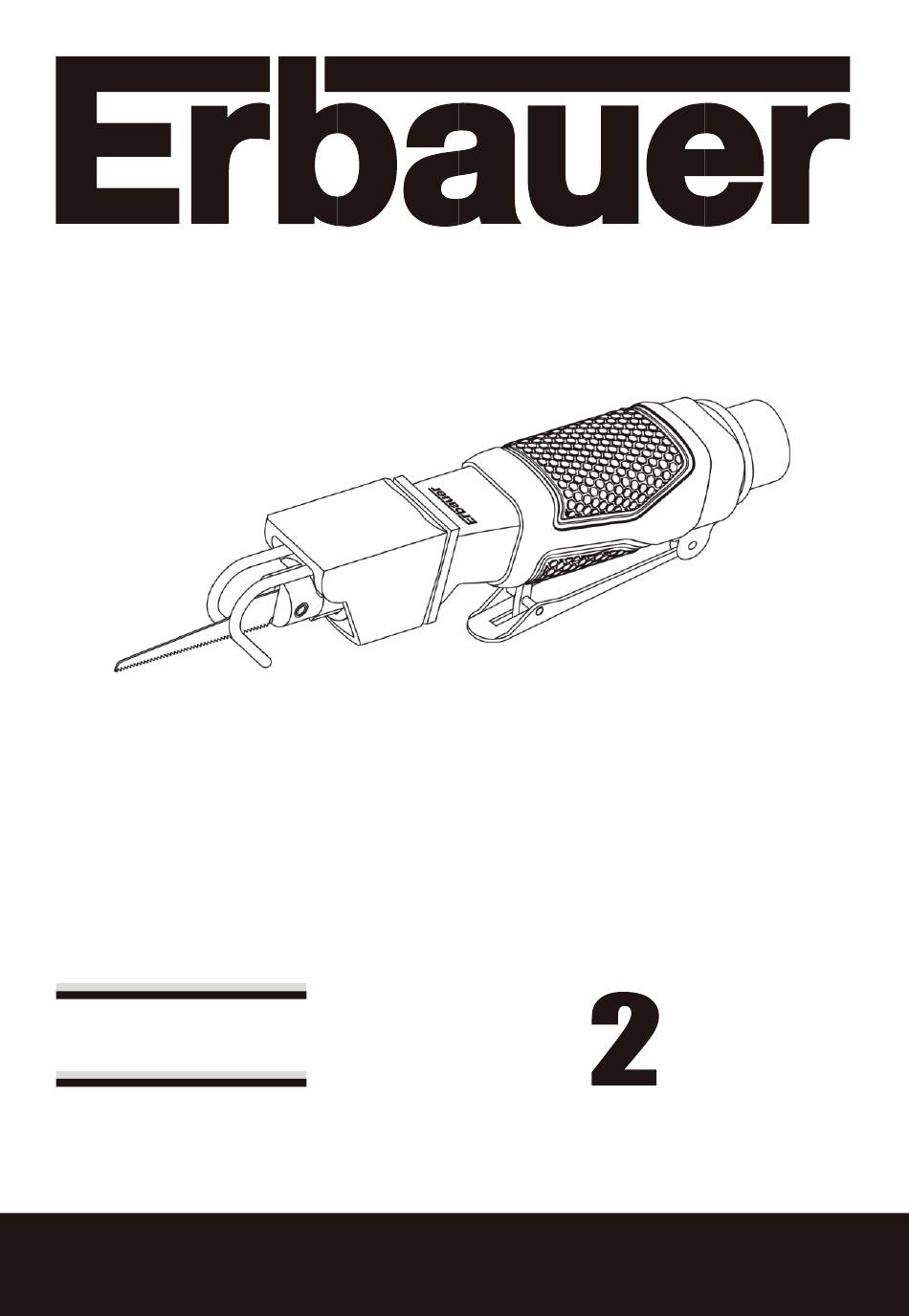

- Seite 1 Year ERN642ATL-I Guarantee BX220IM AIR BODY SAW...
- Seite 18 ERN642ATL -I de garantie SCIE PNEUMATIQUE...
- Seite 35 ERN642ATL-I gwarancji PIŁA PNEUMATYCZNA DO KAROSERII...
- Seite 52 Jahre ERN642ATL-I Garantie DRUCKLUFT-KAROSSERIESÄ GE...
- Seite 53 Herzlichen Glückwunsch zum Kauf eines Qualitäts-Elektrowerkzeugs von Kingfisher International Products B.V.. Sie haben ein zuverlässiges Produkt erworben. Zu Ihrer Sicherheit gilt für dieses Elektrowerkzeug eine Garantie von 2 Jahren, deren Bedingungen im Folgenden erläutert werden. Wenden Sie sich an Ihren Händler, falls an diesem Gerät innerhalb der Garantiezeit Störungen auftreten.
-
Seite 54: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE WARNHINWEIS! Unsachgemäßer Gebrauch oder Wartung dieses Werkzeugs kann zu Personen- und/oder Sachschäden führen. Lesen und verstehen Sie alle Warnhinweise und Betriebsanleitungen, bevor Sie dieses Werkzeug benutzen. Bei der Benutzung dieses Werkzeugs mü ssen stets grundlegende Sicherheitsvorkehrungen befolgt werden, damit die Gefahr von Personen- und/oder Sachschä... - Seite 55 9. Halten Sie den Luftzufuhrschlauch fern von Hitze, Öl und scharfen Kanten. 10. Überprüfen Sie den Luftzufuhrschlauch vor jedem Gebrauch auf Verschleiß und/oder Lecks. Achten Sie darauf, dass alle Verbindungen dicht und sicher sind. 11. Verwenden Sie das Werkzeug nur für den bestimmungsgemäßen Gebrauch. 12.
- Seite 56 8. Unterbrechen Sie stets die Luftzufuhr zum Werkzeug, wenn Sie es nicht sofort verwenden, so vermeiden Sie ein ungewolltes Einschalten. 9. Warten Sie immer, bis das Werkzeug vollstä ndig zum Stillstand gekommen ist, bevor Sie es ablegen. 10. Werfen Sie die Sicherheitshinweise nicht weg. Geben Sie sie dem Bediener. 11.
- Seite 57 GESTALTUNG EINES DRUCKLUFTSYSTEMS: 1. Druckluftwerkzeug 6. Absperrventil 11. Lufttrockner 2. Luftschlauch 3/8 Zoll 7. Schlauchpeitsche 12. Rohrleitung 1 Zoll sowie (Innendurchmesser) 8. Kupplungsgehä use und -anschluss Anschlussstück 3. Öler 9. Täglich ablassen 13. Druckluftkompressor 4. Druckregelventil 10. Rohrleitung 1/2 Zoll oder größer 14.
-
Seite 58: Produktbeschreibung
PRODUKTBESCHREIBUNG ZUBEHÖ RBESCHREIBUNG TEIL BEZEICHNUNG MENGE Sägeblatt Arbeitsführung Vordere Abdeckung Stellschraube Druckluft-Karosseriesä ge Luftanschluss Auslö ser Stellschraube Blattsitz Innensechskantschlü ssel Sägeblatt, 18Z Sägeblatt, 24Z Sägeblatt, 32Z DRUCKLUFT-KAROSSERIESÄ GE... -
Seite 59: Gerä Usch- Und Vibrationsangaben
TECHNISCHE ANGABEN BAUTEIL ANGABEN Maximale Schneidekapazitä t 1,2 mm SCHMIEDESTAHL Schlä ge pro Minute 10.000 spm Luftanschluss 1/4 ZOLL BSP Luftschlauch (Innendurchmesser) 3/8 Zoll Durchschnittlicher Luftverbrauch 6 cfm Maximaler Luftdruck 90 psi (6,3 bar) GERÄ USCH- UND VIBRATIONSANGABEN Schalldruckpegel LPA: 89 dB(A) (K = 3 dB(A)) Schallleistungspegel LWA: 100 dB(A) (K = 3 dB(A)) Schwingungswert: 13,9 m/s (K = 1,5 m/s... -
Seite 60: Bestimmungsgemässer Gebrauch
WARNHINWEIS! Der Schwingungsemissionswert bei tatsä chlichem Gebrauch des Elektrowerkzeugs kann von dem angegebenen Wert abweichen. Folgende Beispiele geben mögliche Abhängigkeiten an, die zu Abweichungen führen, je nachdem: Wie das Werkzeug verwendet wird und welche Werkstoffe bearbeitet werden. Ob das Werkzeug in gutem Zustand und gut gewartet ist. Ob das richtige Werkzeugzubehör verwendet wird und ob es sich in einem guten Zustand befindet. - Seite 61 AUSPACKEN 1. Packen Sie alle Teile aus und legen Sie sie auf eine ebene, stabile Oberflä che. 2. Entfernen Sie das gesamte Verpackungs- und Versandmaterial. 3. Vergewissern Sie sich, dass die Lieferung vollstä ndig ist und nichts beschä digt ist. Wenn Sie feststellen, dass Teile beschädigt sind oder fehlen, dürfen Sie das Gerät nicht verwenden.
-
Seite 62: Betrieb
HINWEIS: Befolgen Sie beim Entfernen oder Austauschen eines Sä geblatts nur die obigen Anweisungen 4. Entfernen Sie die Schutzkappe des Luftanschlusses vom Luftanschluss (F). (Siehe Abbildung 4) 5. Befestigen Sie einen Stecker von Hand im Luftanschluss (F). (Siehe Abbildung 5) HINWEIS: Verwenden Sie ein Gewindedichtungsband (nicht im Lieferumfang enthalten) am Stecker und ziehen Sie es mit einem Schraubenschlüssel luftdicht fest. -
Seite 63: Einstellung Der Schnitttiefen
EINSTELLUNG DER SCHNITTTIEFEN Dieses Werkzeug verfügt über eine einstellbare Arbeitsführung (B) zum Einstellen der Schnitttiefen. Befolgen Sie die untenstehenden Schritte zum Einstellen der Schnitttiefen. WARNHINWEIS! Trennen Sie das Werkzeug vor dem Einstellen der Schnitttiefen des Werkzeugs immer von der Luftzufuhr. 1. -
Seite 64: Fehlersuche
FEHLERSUCHE PROBLEM MÖGLICHE KORREKTURMASSNAHMEN URSACHE 1. Spülen Sie das Werkzeug mit Öl für Das Werkzeug 1. Sand oder Gummi Druckluftwerkzeuge oder läuft langsam im Werkzeug Gummilösungsmittel. oder arbeitet 2. Kein Öl im 2. Schmieren Sie das Werkzeug gemäß den nicht Werkzeug Anweisungen in diesem Handbuch. -
Seite 65: Pflege Und Wartung
PFLEGE UND WARTUNG Es wird empfohlen, einen In-Line-Öler auf der Luftzufuhrleitung zu montieren, da er die Lebensdauer des Werkzeugs verlä ngert und den nachhaltigen Betrieb des Werkzeugs begünstigt. Der In-Line-Öler muss regelmäßig überprüft und mit Öl für Druckluftwerkzeuge befüllt werden. Sie können den In-Line-Öler richtig einstellen, indem Sie ein Stü... - Seite 66 Teilenr. Bezeichnung Menge Teilenr Bezeichnung Menge Zylinderkopfbaugruppe Griff Vorderer Passstift Drosselspindel Puffer Schiebelaufbuchse Kolbengruppe Zylinderschraube Dichtung Blattsitzbaugruppe Zylinder Stellschraube Schalldämpfer Stellschraube Hinterer Passstift Schutzabdeckung Automatikventil Arbeitsführung Dichtung – vorne Ventilkasten Ventilsitz 3-mm- Sechskantschraubenschlüssel Drosselklappengehäuse Sicherheitshebelbaugruppe O-Ring Federstift Ventilstößel Schalldämpfer O-Ring Filter Feder Stellschraube...
-
Seite 67: Konformitätserklärung
Kingfisher International Products B.V. Rapenburgerstraat 175E 1011 VM Amsterdam The Netherlands erklären, dass das Gerät mit der Bezeichnung: Druckluft-Karosseriesäge Modell: ERN642ATL-I der folgenden Richtlinie entspricht: EU-Maschinenrichtlinie 2006/42/EG Normen und technische Angaben, auf die hierin verwiesen wird: EN ISO 11148-12: 2012...
