Outdoorchef Porto Montageanleitung

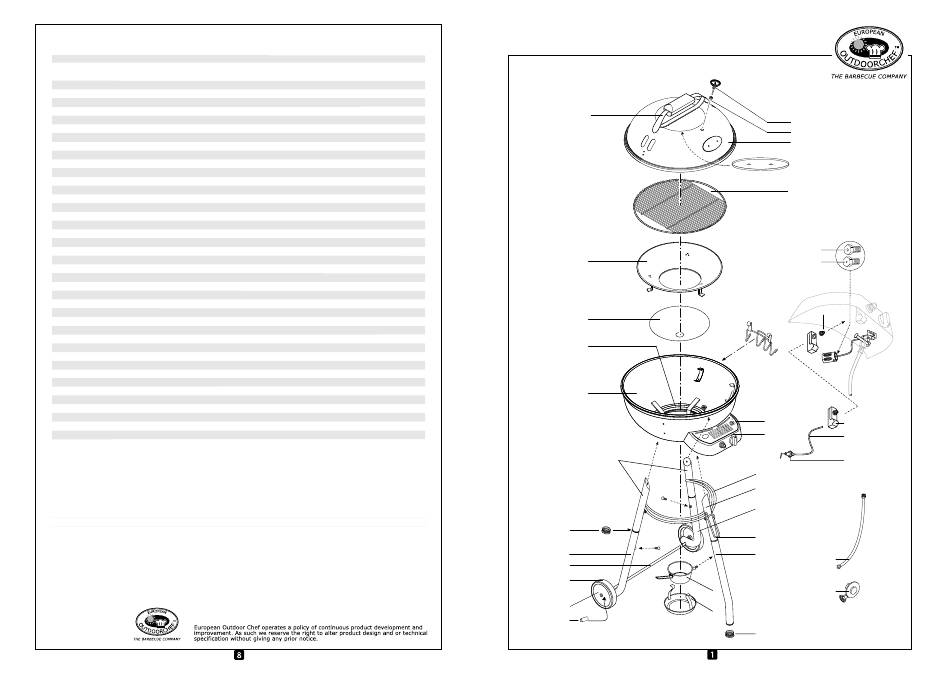

Porto
Spare Parts
Pos. Art. Nr. Description
1 18.350.55 Lid black
2 18.323.06 Lid handle EC style titan-silver
3 18.323.00 Heat Shield
4 18.850.13 Heat indicator °C/°F
5 18.850.12 Heat indicator-Nut
6 18.320.01 Cooking grid
7 18.320.04 Large Funnel
8 18.320.03 Small Funnel
9 18.340.01 Burner
10 18.350.08 Bowl black
11 18.321.98 Control panel SB titan-silver
12 18.360.20 Control knob
13 18.340.47 Valve assembly SB with bundy
14 18.340.16 Injector 30mbar mark: BN
15 18.340.15 Injector 50mbar mark: AN
16 18.340.07 Pulse ignitor SB complete
17 18.360.21 Push buttom ignitor
18 18.340.57 Venturiprotection
19 18.340.09 Piezo electrode
20 18.340.12 Ignition wire
21 18.323.04 Drip pan
22 18.323.05 Drip pan carrier
23 18.322.74 Legs upper parts rear titan-silver
24 18.322.75 Leg upper part front titan-silver
25 18.322.76 Leg lower part front titan-silver
26 18.322.77 Leg lower part rear right titan-silver
27 18.322.78 Leg lower part rear left titan-silver
28 18.322.79 Half moon titan-silver
29 18.360.33 End Cap upper part
30 18.365.03 End Cap under part
31 18.323.08 Axle titan-silver
32 18.360.38 Wheel
33 18.360.39 Wheel cover
34 18.360.44 Liner wheel
35 18.322.81 Carry handle titan-silver
36 18.320.19 Tool holder
18.378.89 Hardware set
37 individual Gas hose
38 individual Gas regulator
Attention
Please write your serial number on the backside of the
manual for future reference. You will find the number
on the data plate attached to the trolley or the bottom
plate depending on the grill model. OUTDOORCHEF
can only supply spare parts and honour warranty
returns when the serial number is available.
www.outdoorchef.com
Ersatzteil-Liste
Beschreibung
Deckel schwarz
Deckelgriff EC style titan-silber
Hitzeschild
Temperatur Anzeiger °C/°F
Temperaturanzeiger-Befestigungsmutter
Grillrost
Grosser Trichter
Kleiner Trichter
Brenner
Kugel schwarz
Bedienungskonsole SB titan-silber
Gasregulier-Knopf
Ventilsatz SB mit bundy
Düse 30mbar mark: BN
Düse 50mbar mark: AN
Elektro-Zündung SB Komplett
Druckknopf Zündung
Venturischutz
Piezo-Elektrode
Zündungskabel
Fettauffangschale
Fettauffangschale Halterung
Beine Oberhälften hinten titan-silber
Bein Oberhälfte vorne titan-silber
Bein Unterhälfte vorne titan-silber
Bein Unterhälfte hinten rechts titan-silber
Bein Unterhälfte hinten links titan-silber
Halbmond titan-silber
Abschlusskappe oberer Teil
Abschlusskappe unterer Teil
Radachse titan-silber
Rad
Radabdeckung
Laufbuchse
Handgriff titan-silber
Besteck-Halter
Schrauben Set
Gasschlauch
Gasdruckregler
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchs-
anweisung die Serien-Nummer. Je nach Grillmodell
finden Sie die Nummer auf dem Datensticker, welcher
sich entweder am Grillgestell oder auf der Bodenplatte
befindet. OUTDOORCHEF kann Garantie und Ersatzteil-
lieferungen nur mit der Serien-Nummer bearbeiten.
Porto
